SuspensionLab v1.0
扬声器悬挂系统有限元分析工具 — DXF 导入，一键输出 Kms(x)
功能简介
SuspensionLab 专注于扬声器悬挂系统（弹波、折环）的有限元力学分析。导入 DXF 截面 → 自动建网格 → 点计算，拿到完整的 Kms(x) 曲线和 Xmax。
核心输出：

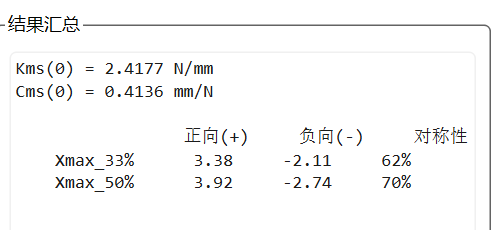

- Kms(x) 非线性刚度曲线
- Xmax 计算（33% 和 50% 两个标准同时提供）
- 对称性评估（正负方向刚度差异分析）

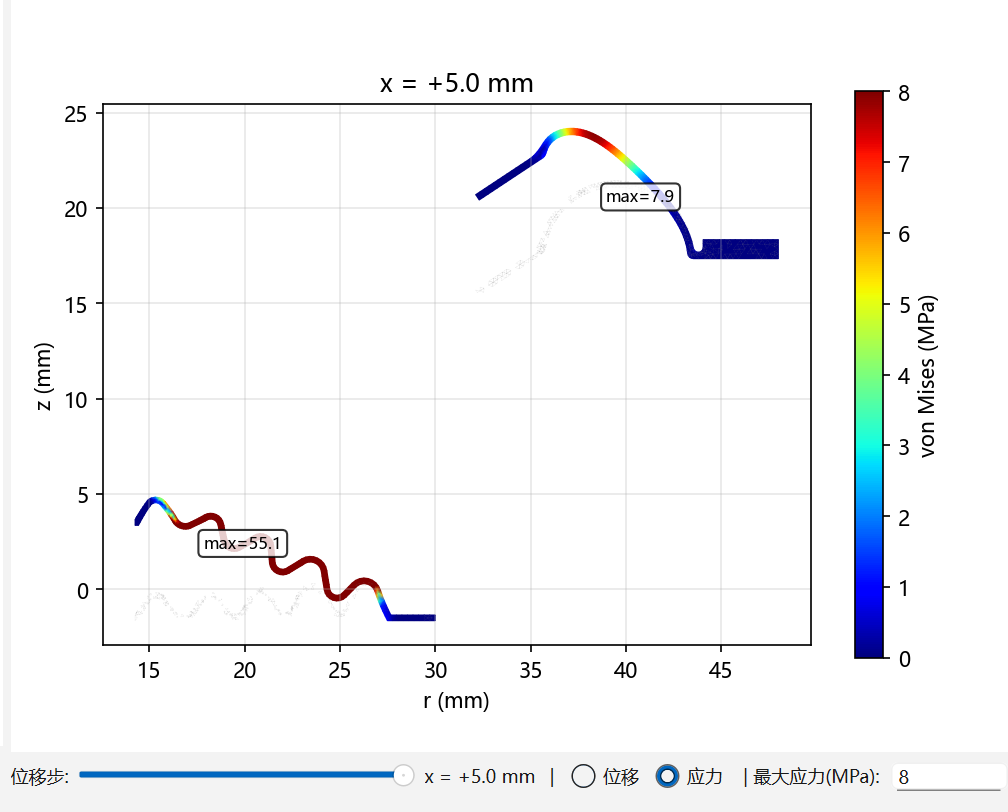

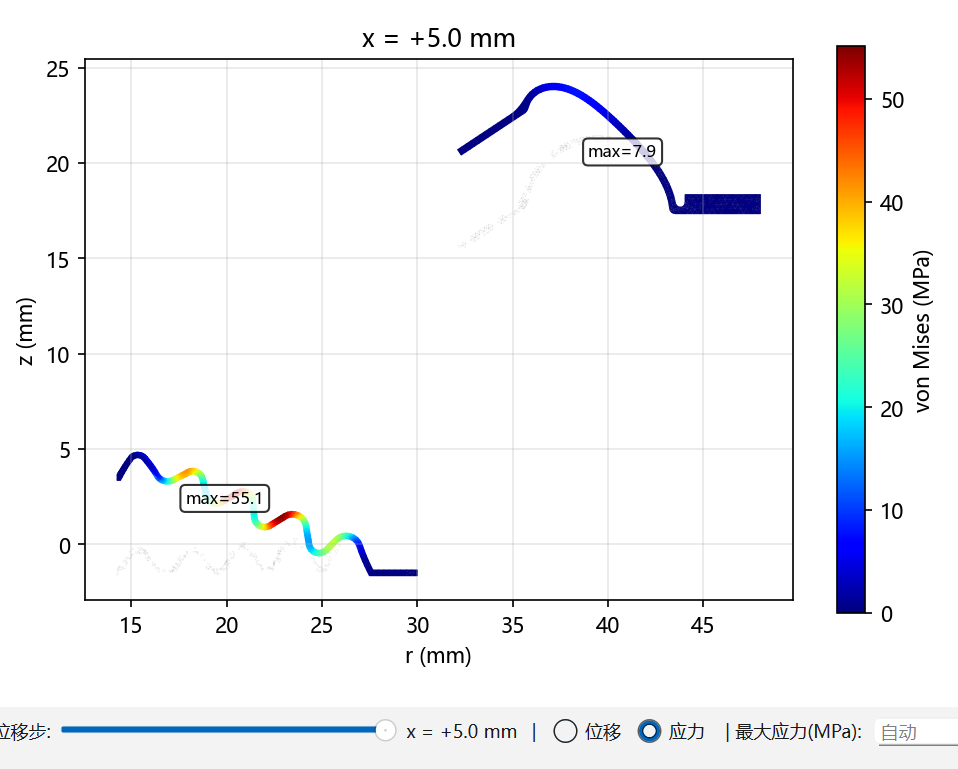

- von Mises 应力云图与轴向位移云图
- HTML 报告 / CSV 数据 / 变形后 DXF 导出

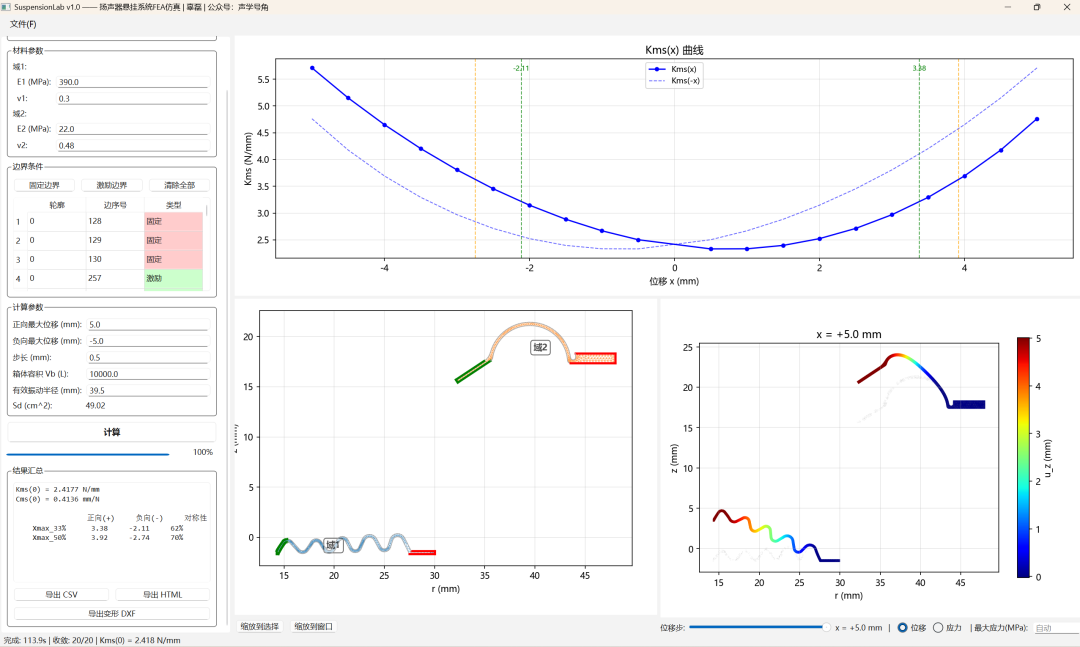

截图
使用流程
- 在 CAD 中绘制截面（轴对称 2D，r ≥ 0），导出 DXF
- 导入软件 → 自动建网格、识别边界（可手动修正）
- 填材料参数 + 位移范围 → 点"计算" → 拿到完整结果
拓展应用
不只是弹波/折环——适用于任何旋转对称结构的力-位移非线性曲线分析：
- 橡胶密封圈压缩分析
- 波纹管/膜片弹簧刚度分析
- 橡胶隔振器静态刚度分析
依赖环境
- Windows 10/11（无外部依赖，内置求解器）
下载
微信公众号「声学号角」后台回复 suspension 获取下载链接。
