ConeLab v1.0

先看结果

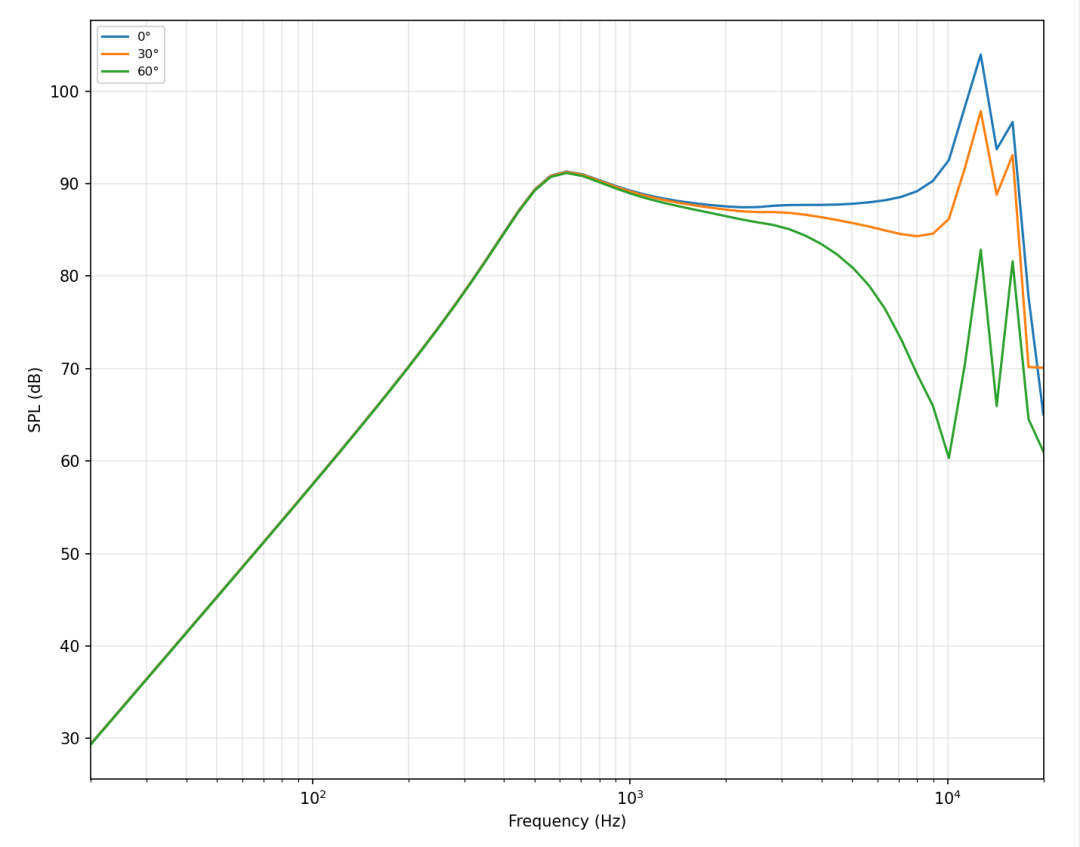

图 1：频响对比，0/30/60 度三角度

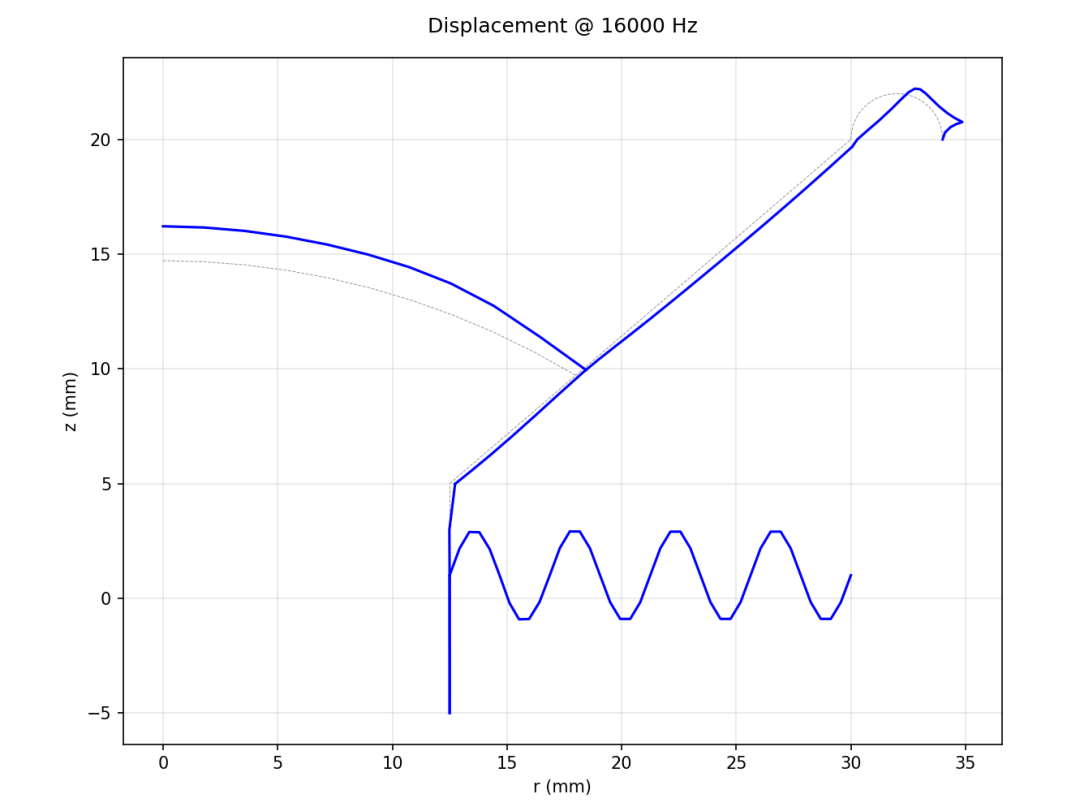

图 2：16 kHz 处的振型图

上面这两张图，从输入几何参数到出图，一共耗时不到 5 秒。

它能干什么

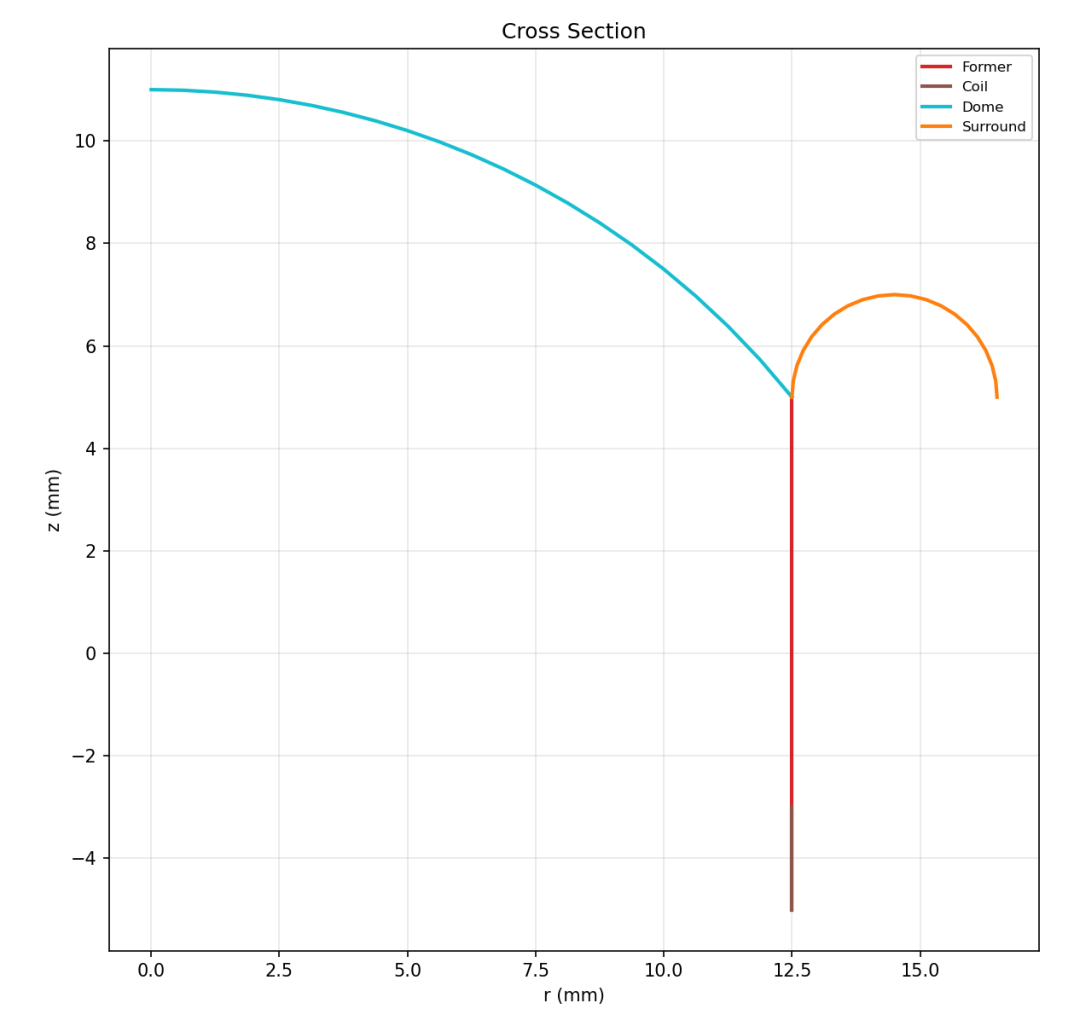

支持锥盆扬声器和球顶高音两类驱动器。

弹波可选，也就是说单悬挂扬声器也可以仿真。

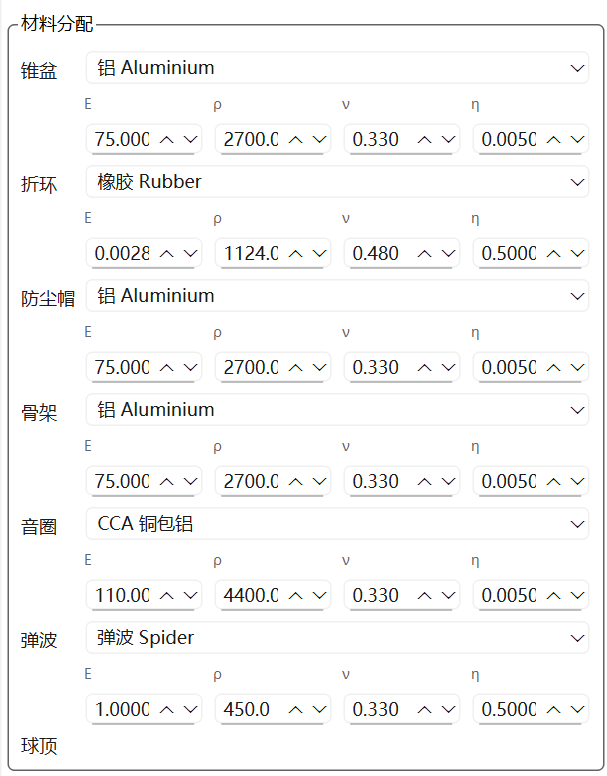

每个部件都内置常用材料，以便快速仿真和在此基础上修改参数。

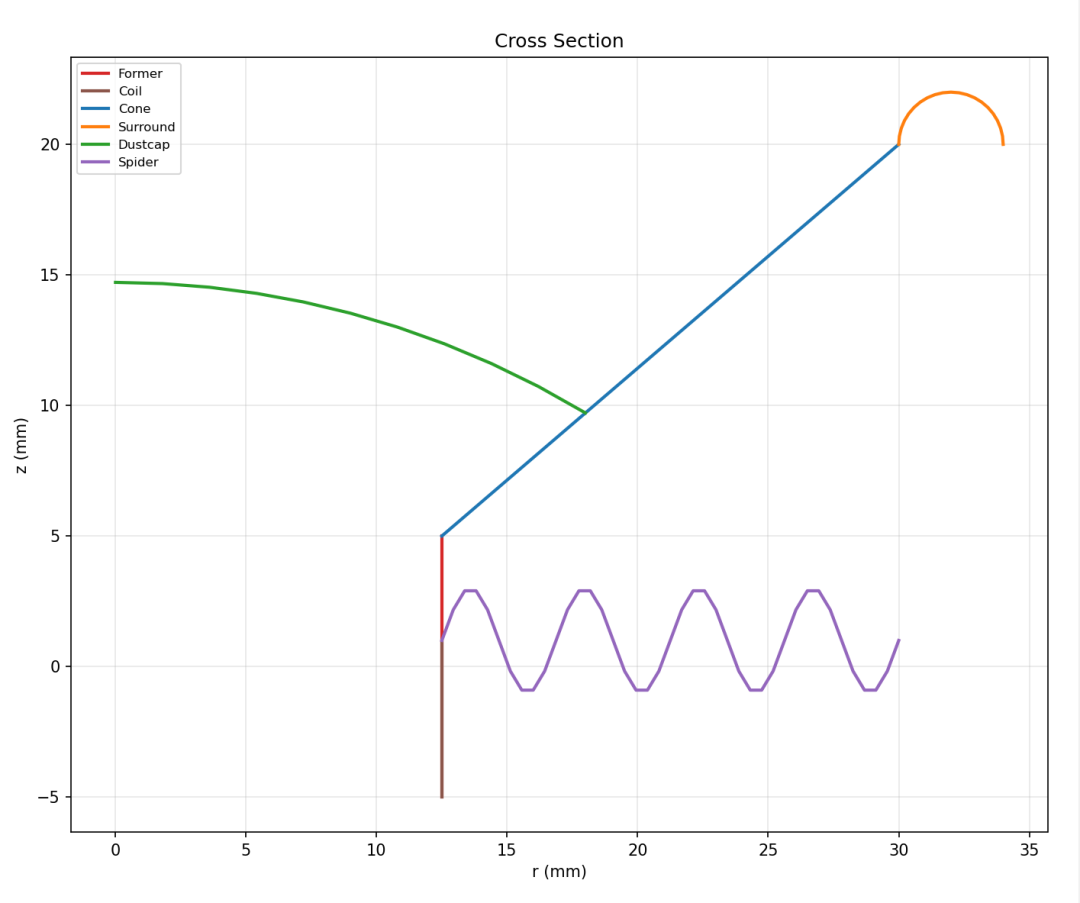

输入扬声器振膜的几何尺寸和材料参数，一次仿真给出：

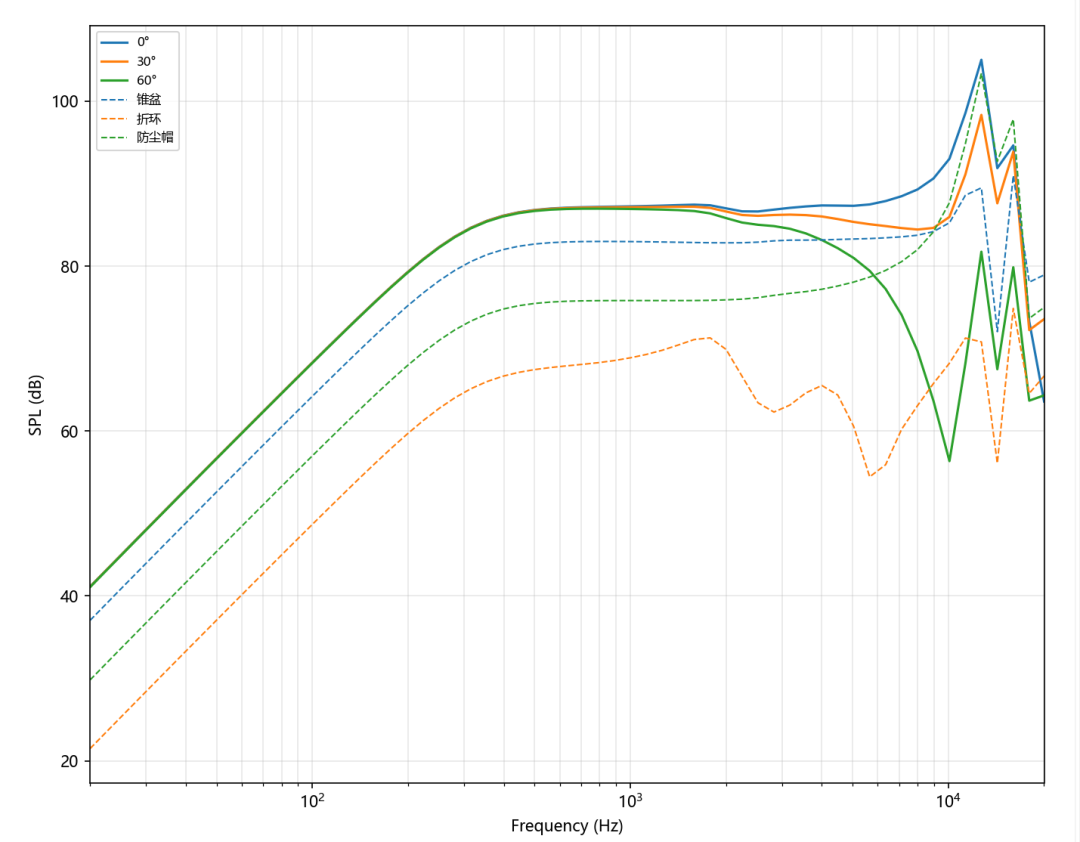

• 多角度 SPL 频响：0/30/60 度，各部件声辐射贡献可分离，便于定位峰谷来源。

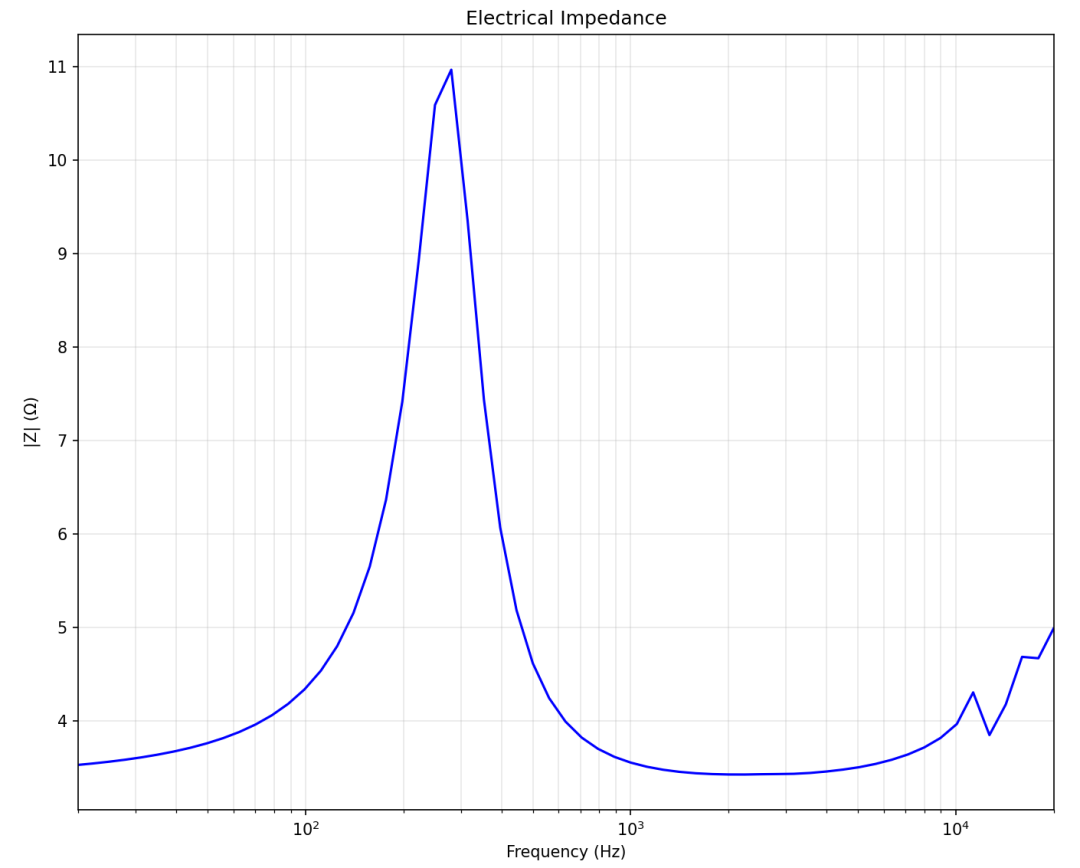

• 电阻抗曲线：|Z|(f)。

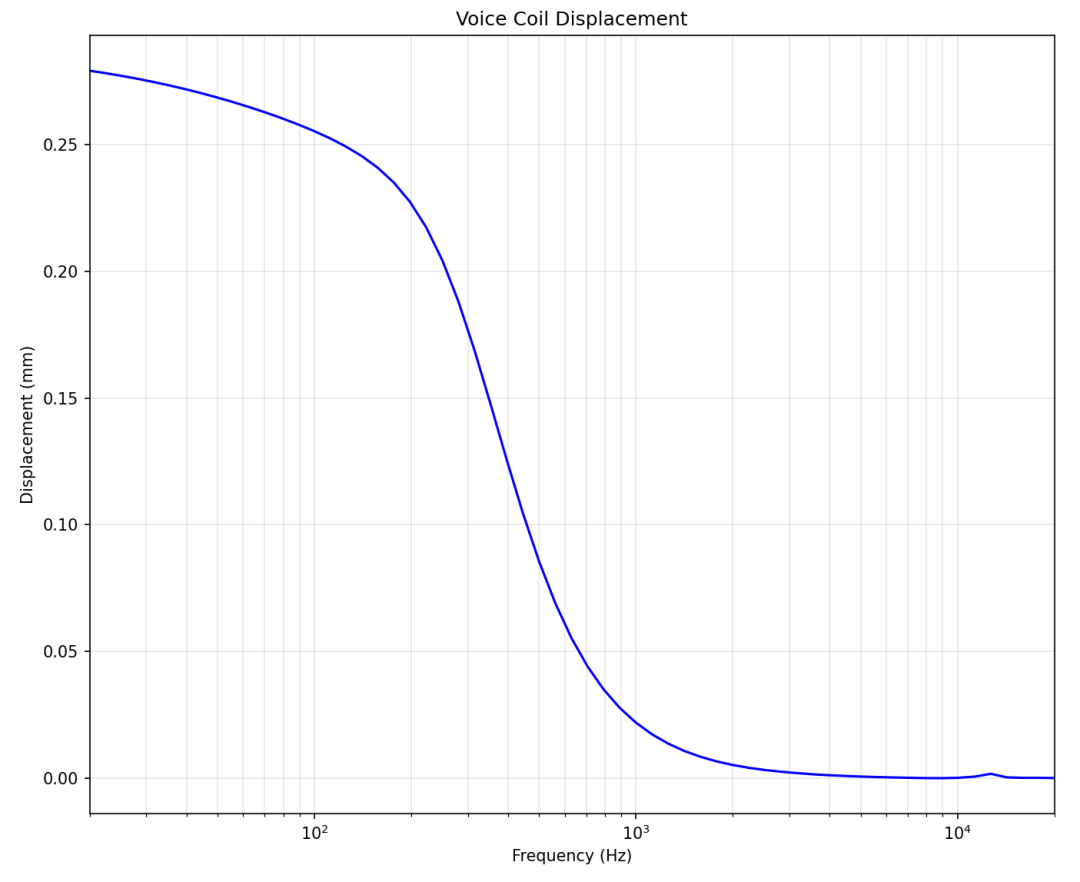

• 音圈位移 vs 频率。

• 任意频率下的振型图。
• 完整 T-S 参数：fs / Qms / Qes / Qts / Vas / Cms / Rms。

• 各部件质量 + Mmd + Mms，便于和实际产品对比校准参数。

可以导出 DXF 截面（导进 COMSOL/CAD）、CSV 曲线和 HTML 报告。

凭什么相信仿真结果

这是我自己最关心的问题，所以先把验证讲清楚：

• 结构求解器：Kirchhoff 轴对称薄壳 FEM，每节点 3 自由度，复弹性模量阻尼。
• 声辐射：Rayleigh 积分 + 等效活塞空气负载。
• 交叉验证：与 COMSOL 轴对称壳模型对比吻合。

这些数字意味着：在它适用的物理假设范围内，求解器本身是可信的。

它适合谁

• 想快速对比振膜材料选型。
• 想评估锥面形状（直/凸/凹）对频响的影响。

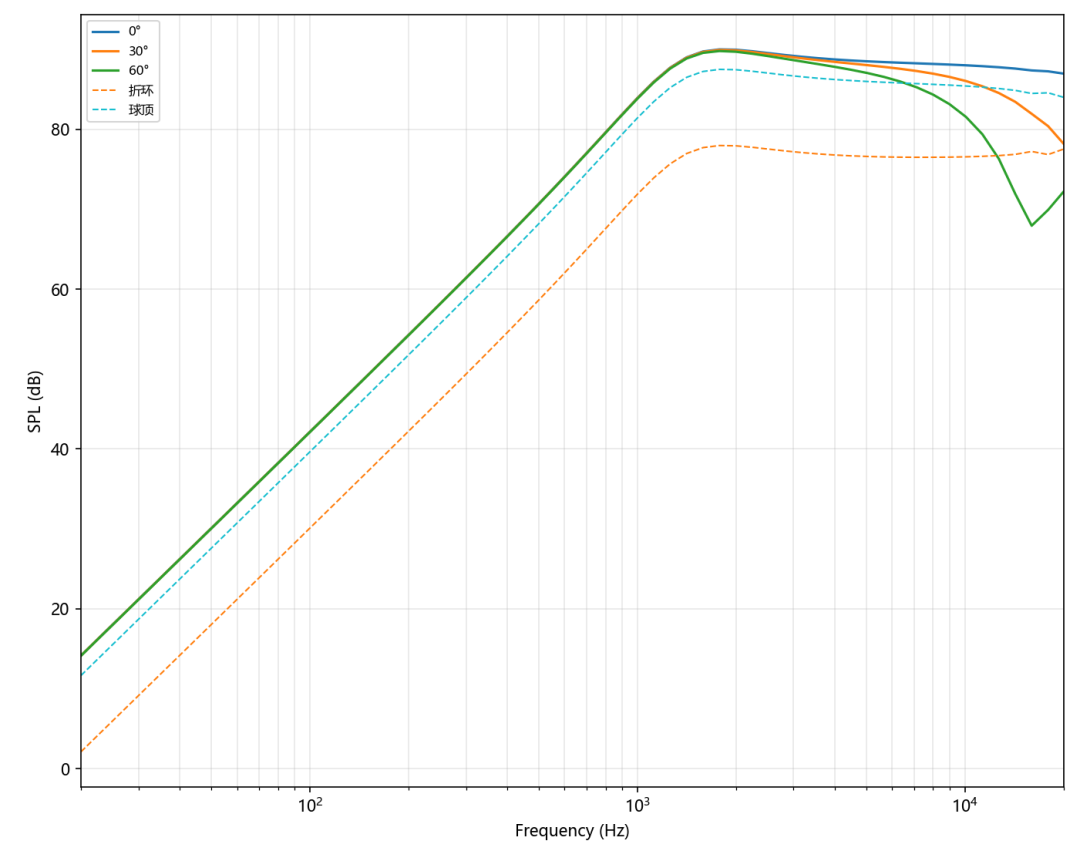

• 想快速预测球顶高音频响。

下载

Windows 系统，解压即用。

百度网盘：点击下载
提取码：vk7r

建议拿 ConeLab 做快速初步方案，详细设计再上 COMSOL。
