引言：
在音频技术飞速发展的今天，我们对声音的捕捉和还原提出了越来越高的要求。从智能手机到助听器，再到各种音频传感器，麦克风作为核心部件，其性能直接影响着用户体验。近日，一篇名为《一种新型高性能MEMS电容式麦克风》的研究提出了一种全新的MEMS（微机电系统）电容式麦克风结构，有望在灵敏度、功耗和线性度等关键指标上实现重大突破。
核心创新：悬浮振膜与螺旋臂的完美结合
传统MEMS麦克风在振膜设计上常面临一些挑战，例如振膜边缘和中心区域的刚度不一致，导致振膜弯曲、有效面积减少，进而影响麦克风的机械灵敏度和吸入电压（pull-in voltage）。

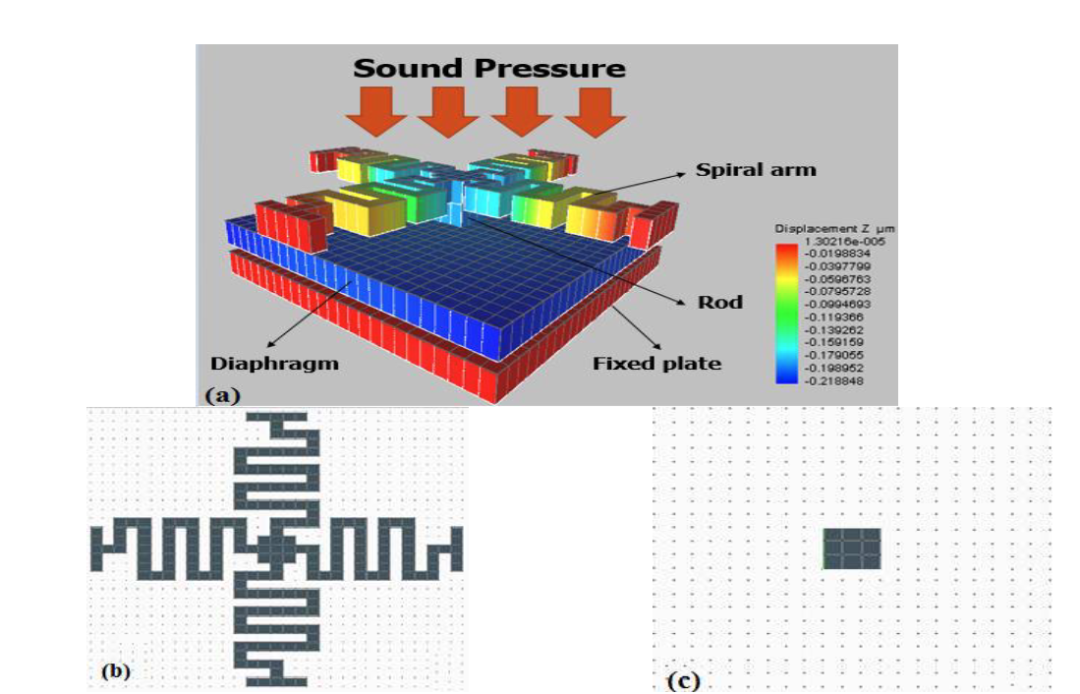

这篇论文提出了一种创新的设计方案，巧妙地解决了上述问题。研究人员设计了一种方形振膜，通过一根支撑杆悬浮在空气中，而支撑杆则连接着四个螺旋臂。 这种设计的精妙之处在于：
- 振膜整体平行位移： 整个振膜在声压作用下能够实现平行于固定背板的整体移动，避免了弯曲变形，从而最大限度地利用了振膜的全部面积。
- 螺旋臂传递位移： 振膜的位移通过支撑杆精确地传递给螺旋臂。
- 优化机械与电气灵敏度： 通过提升机械灵敏度并降低电气灵敏度，该新型麦克风成功降低了偏置电压，并充分利用了电容板之间的最大气隙，实现了近乎线性的振膜位移。
性能突破：小尺寸、低电压、高灵敏度
研究人员对所提出的麦克风进行了详细的分析和仿真。采用铝作为振膜材料，振膜尺寸为 250×250μm2，气隙为 1μm。 结果显示：
- 尺寸显著减小： 与以往的研究相比，该麦克风的振膜尺寸减小了20%。
- 吸入电压大幅降低： 吸入电压降低了18%，这意味着麦克风可以在更低的电压下稳定工作。
- 灵敏度显著提升： 麦克风的灵敏度得到了有效提高。 论文数据显示，在0.1V的极低偏置电压下，麦克风的开路灵敏度依然可以达到 15.8nm/Pa。
- 线性度优异： 由于在较低电压下静电力减小，振膜位移与外加声压之间呈现出更优的线性关系。
理论分析与仿真验证

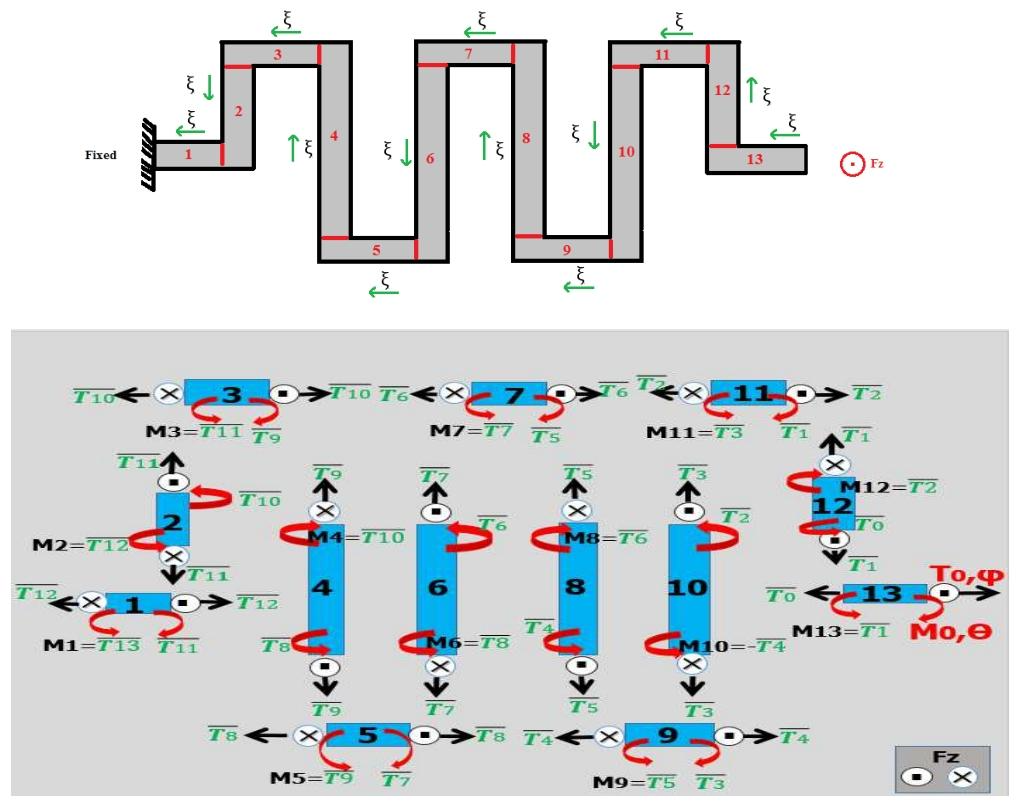

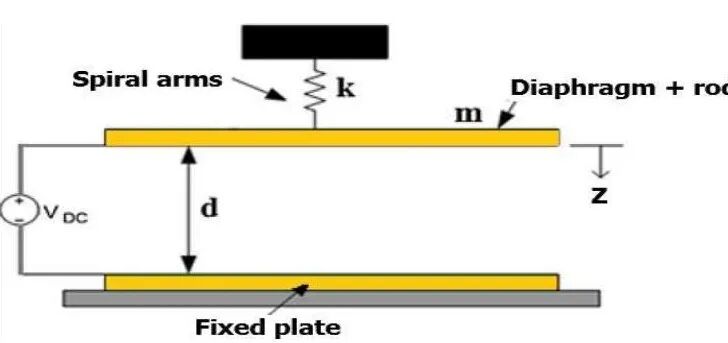

为了深入理解麦克风的工作原理，研究人员采用了集总参数模型进行分析，将螺旋臂等效为弹簧，振膜和支撑杆等效为质量。 利用自由体受力图和卡氏第二定理（Castigliano’s second theorem），精确计算了弹簧常数、吸入电压、灵敏度和共振频率等关键参数的方程。

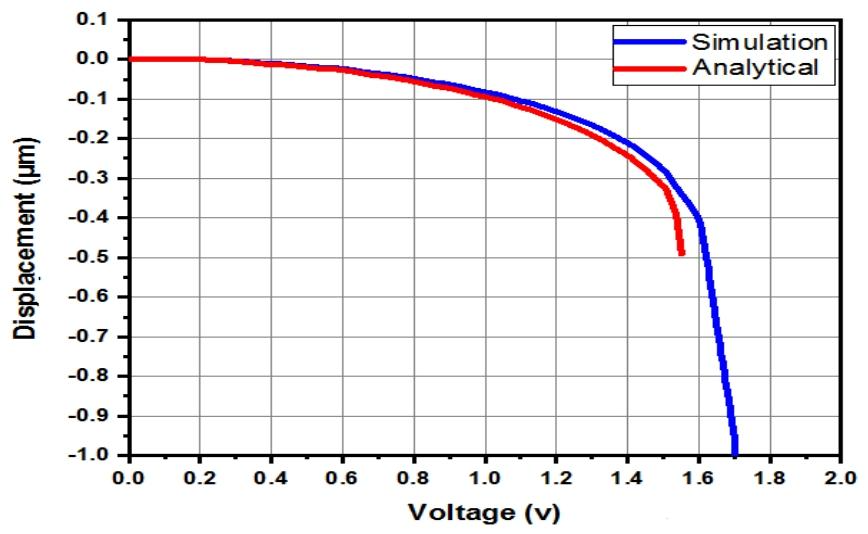

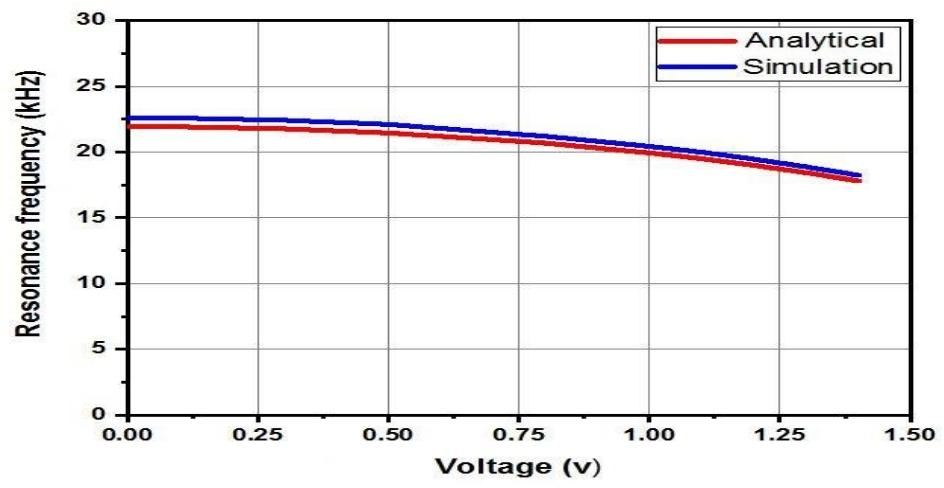

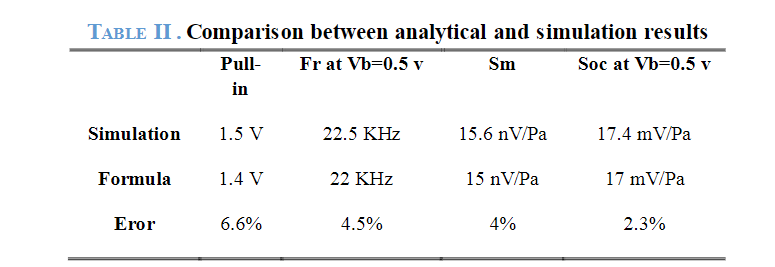

仿真结果与理论分析高度吻合，验证了该新型麦克风设计的准确性和优越性。 例如，在0.1V偏置电压下，麦克风的第一共振频率为22kHz，在0.8V偏置电压下为21kHz。

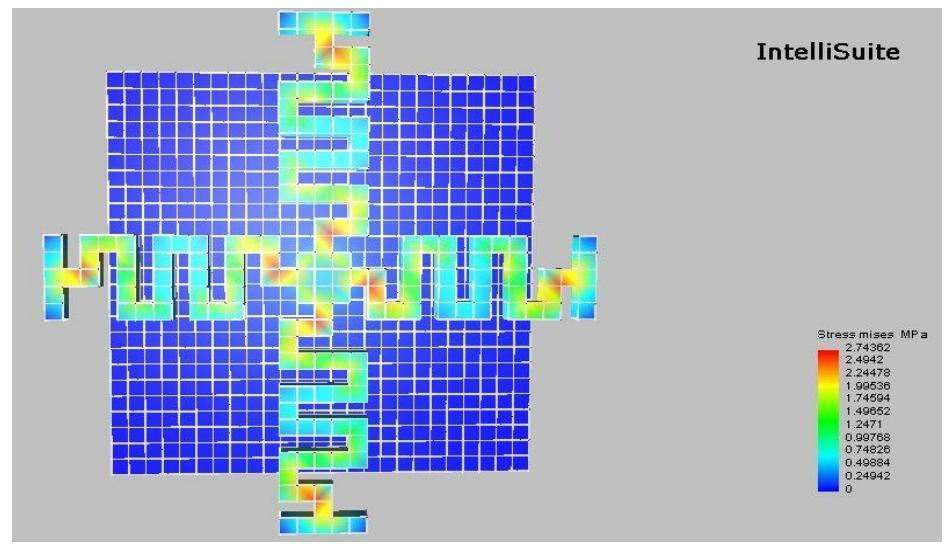

从应力分布图可以看出，振膜表面的张力均匀且接近于零，这意味着整个振膜表面能够平行于底板移动而不会发生弯曲，这与传统麦克风结构中边缘应力高于中心区域的情况形成了鲜明对比，从而提升了麦克风的灵敏度。
与现有技术的对比

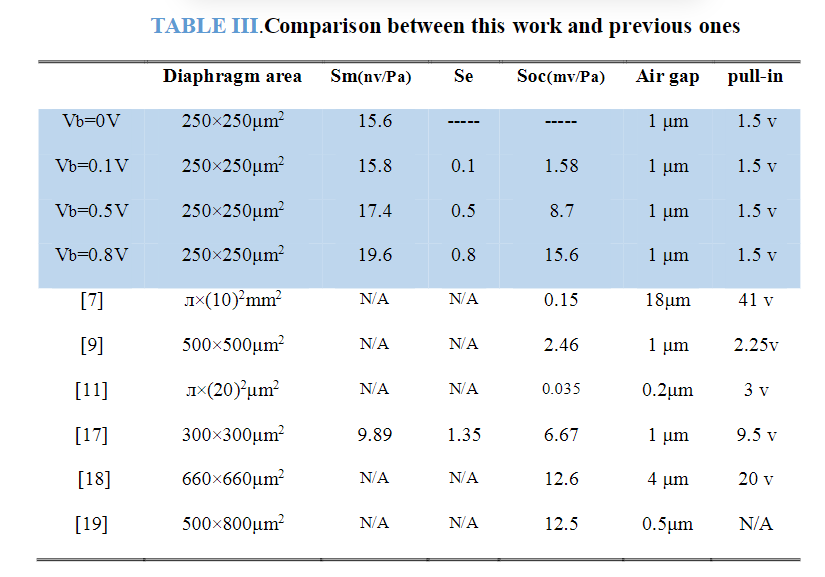

论文将该新型MEMS麦克风与已有的研究成果进行了对比（见下表）。结果表明，该设计在吸入电压和麦克风尺寸方面均有显著改进。 即使在0.8V的偏置电压下，麦克风依然能保持高灵敏度，并且在低功耗应用中也表现出可接受的性能。
结论与展望
这篇论文成功展示了一种新型高性能MEMS电容式麦克风的设计。通过创新的振膜悬挂结构，有效减小了麦克风的有效面积，并在更小的尺寸下获得了更优的性能。 同时，通过提高机械灵敏度和降低电气灵敏度，大幅降低了偏置电压，并实现了振膜的线性位移。 仿真结果显示，该麦克风在0.1V、0.5V和0.8V的偏置电压下，其开路灵敏度分别可以达到 1.58mV/Pa、8.7mV/Pa 和 15.6mV/Pa，频率响应范围为100Hz至21kHz。
这项研究成果为未来高性能、小型化、低功耗麦克风的研发开辟了新的道路，有望在消费电子、医疗设备、专业音频等领域得到广泛应用，为我们带来更加清晰、真实的听觉世界。
