本文将探讨一种专为入耳式应用设计的曲折形压电MEMS扬声器。该技术凭借其最大化的面积效率，有望在微型音频领域带来革新，实现更小巧设备提供更优越音质的潜力。
对更优MEMS扬声器的需求
随着市场对小型化、高性能音频组件需求的增长，尤其在智能手机、无线耳机及助听器等可穿戴设备领域，传统扬声器技术在小型化与音质提升间面临挑战。MEMS（微机电系统）扬声器因其微型尺寸与巨大潜力成为焦点，但在入耳式应用中，仍需解决有效振动面积小及结构柔顺性不足等关键问题。
论文核心：创新的曲折形设计
德国科研团队在《Sensors and Actuators Reports》发表研究，提出一种新颖的曲折形压电MEMS扬声器。其核心技术特点包括：

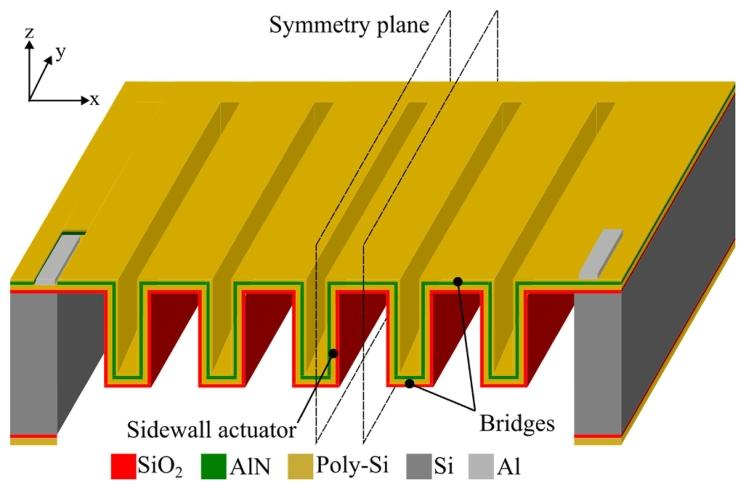

- 折叠振膜以最大化有效面积：通过蚀刻深沟槽形成三维垂直致动器阵列，显著增加有效发声面积。
- 压电驱动：利用氮化铝（AlN）的压电效应驱动垂直结构横向振动发声。
- 单晶圆工艺：简化了制造流程，降低了潜在成本与复杂性。
##
深入探究：设计、建模与制造
精巧的3D结构
该三维折叠结构的核心优势是从微小芯片体积中获取最大有效发声面积，此面积与振膜分段高宽比正相关。原子层沉积（ALD）技术确保压电AlN薄膜在复杂3D表面的均匀保形覆盖，以实现垂直侧壁的有效驱动。
仿真预测性能

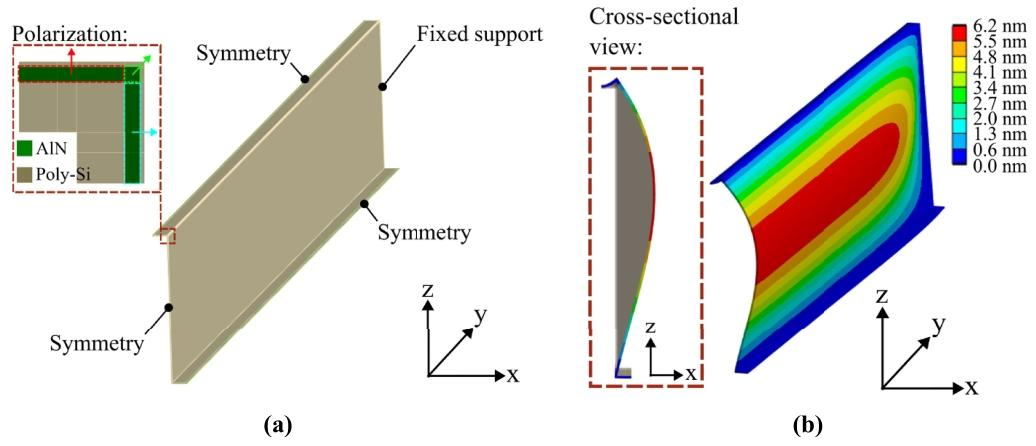

为精确预测机电行为，研究采用有限元方法（FEM）与集总参数模型（LEM）。FEM分析显示，200µm高致动器在16V驱动下平均横向位移3.3nm，且致动器高度与有效面积及位移量均呈线性正相关，理论上高度加倍可致SPL提升12dB。LEM则用于预测扬声器的频率响应。
创新的制造工艺

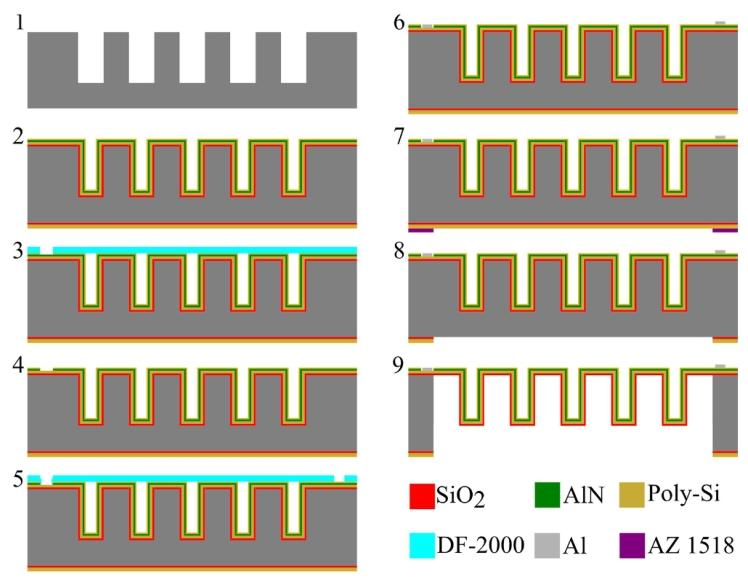

制造过程包含九个关键步骤，核心为利用深反应离子刻蚀（DRIE）制造高深宽比沟槽。LPCVD用于沉积多晶硅电极，ALD技术保证AlN压电层的保形覆盖。接触焊盘制作采用干膜光刻胶层压技术，最后通过背面刻蚀释放振膜。
实验结果与性能评估

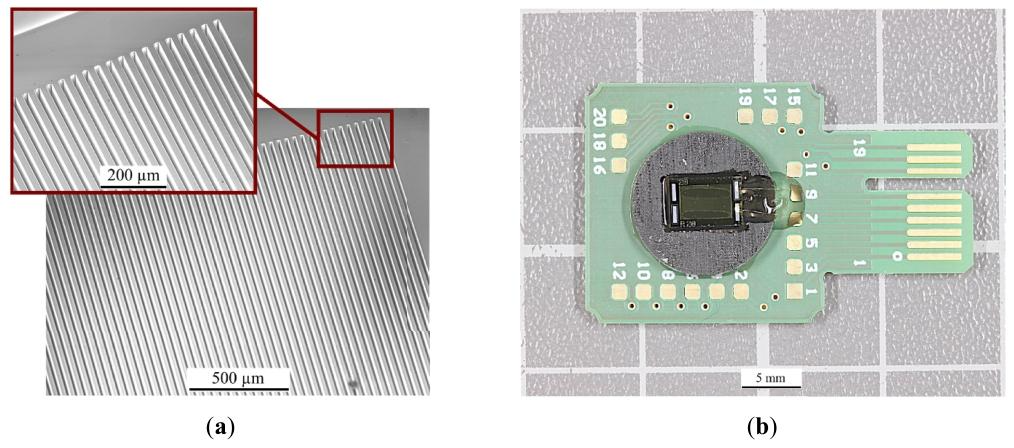

制成的MEMS扬声器芯片尺寸2.7mm x 4.2mm，有效面积11.34mm²，含138个致动器。
机械特性

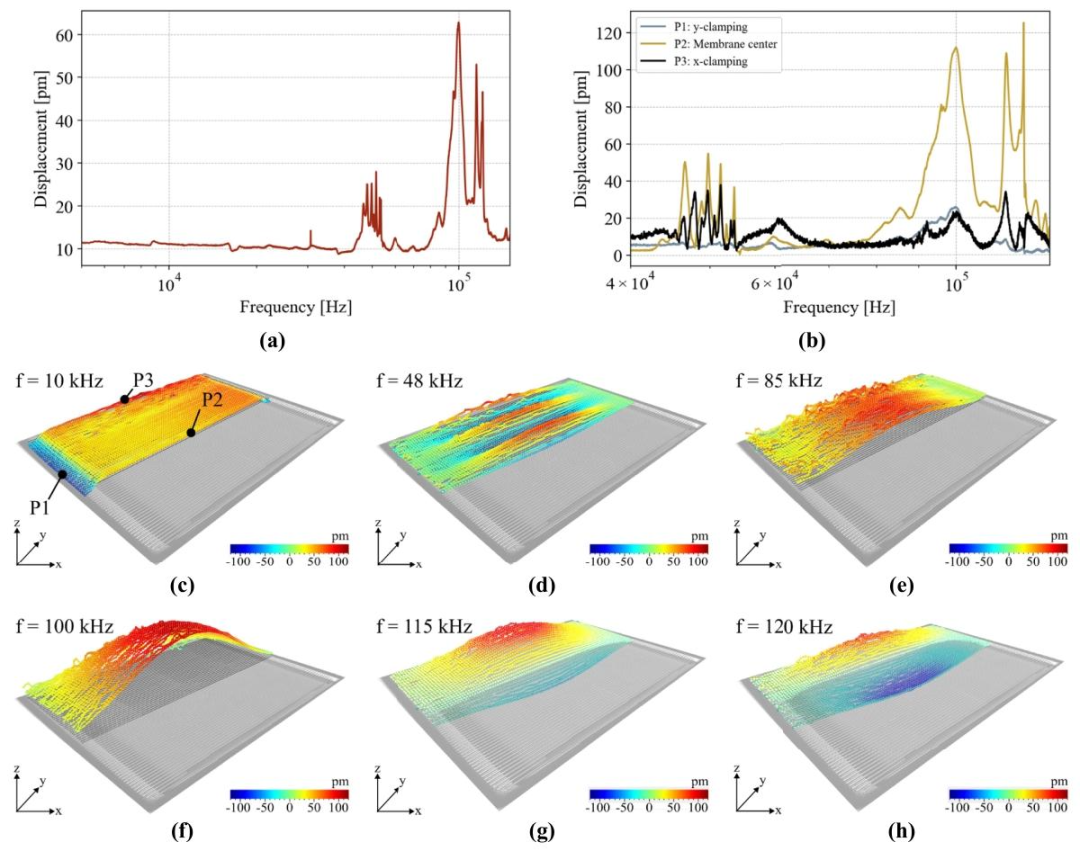

激光多普勒测振仪（LDV）分析表明：40kHz以下无可闻频段机械共振峰；单个致动器独立共振频率约85kHz，远超可听范围；100kHz以上振膜表现出耦合行为。
声学特性

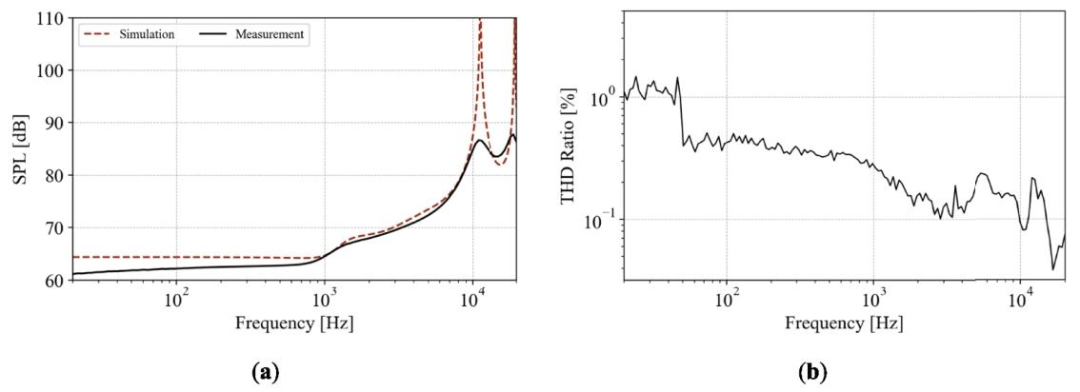

IEC 60318-4标准模拟耳测试结果：16Vp驱动下，1kHz时SPL为64dB，证明了原型可行性。器件在2Vp至16Vp范围内表现出良好线性度。全频段THD低于1.5%（1kHz时为0.3%），声音纯净度高。实测频率响应与仿真吻合，1kHz以下响应平坦，高频共振峰主要源于模拟耳特性。
讨论与展望
研究成功验证了曲折形压电MEMS扬声器概念的可行性，其3D结构与单晶圆工艺为入耳式设备提供了高面积效率方案。当前样品存在提升空间：优化压电材料（如AlN沉积工艺或Sc掺杂）以提高压电系数；增加致动器高度（ALD支持高达35:1深宽比，有望使20µm宽桥梁的致动器高度达700µm，提升约22dB SPL）；改进集总参数模型对高频阻尼的预测精度；以及通过结构优化（如引入狭缝）提升振膜柔顺性与致动器位移。研究团队预测，综合优化后SPL理论上可达111dB，进一步优化结构柔顺性后，有望冲击120dB。
结语与展望
曲折形压电MEMS扬声器的研究为微型音频技术发展开辟了新径。其创新设计与低成本制造工艺展示了在微小尺寸内实现高性能声音输出的潜力。尽管距大规模商业化尚有距离，该技术预示了未来更小型、更强大、更具沉浸感的个人音频体验。
