一个老问题
做扬声器研发这些年，悬挂件设计一直有个尴尬的现实：
想知道一个折环或弹波的 Kms(x) 非线性曲线，你的选项是：
- • 等供应商样品实测 — 周期按周算，想自己改个波纹形状？重新排队。
- • Excel 经验公式 — 凑合能估 Kms(0)，非线性特性全靠猜。
- • COMSOL — 能做，但每次改参数都要重头建模、调网格、设后处理，一个下午就没了。
第三条路看起来最"正规"，但说实话，大多数团队用不起这个时间成本。结果就是：悬挂件设计这个环节，在很多公司基本处于"半经验、半盲调"的状态。
我想把这个门槛拉低。
SuspensionLab：导入截面 → 自动仿真 → 输出 Kms(x)
SuspensionLab 是我开发的一款桌面端 FEA 仿真工具，专门针对扬声器弹波/折环的非线性刚度分析。
核心工作流只有三步：
- 1. 导入 DXF 截面 — 从 CAD 软件导出悬挂件的轴对称截面，软件自动解析轮廓、生成网格、识别边界
- 2. 填几个参数，点"计算" — 材料属性（杨氏模量、泊松比）+ 位移扫描范围

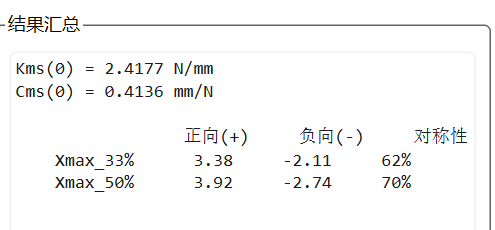

- 3. 拿到完整结果 — Kms(x) 曲线、Kms(0)、Cms(0)、Xmax（33% 和 50% 两个标准同时给出）、对称性评估
Windows 下载解压，双击运行。
"
下载方式：在公众号后台回复 “suspension” 获取链接。
你拿到的不只是一条曲线
| 输出内容 | 说明 |
|---|---|

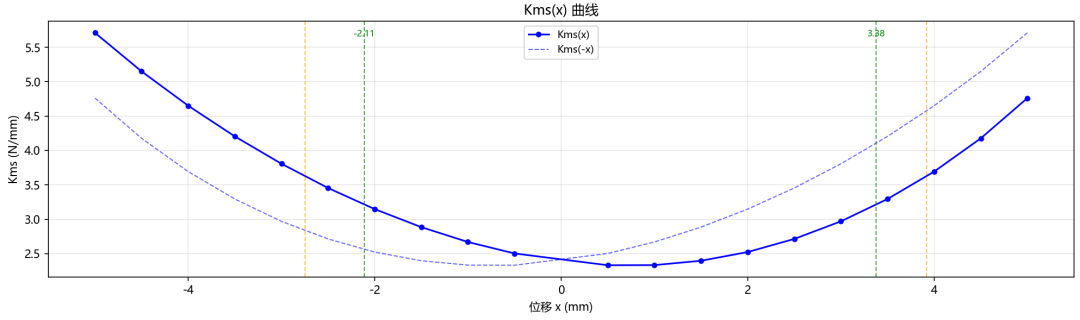

| Kms(x) 曲线 | 正负位移分别求解，完整展示非线性特性，包含考虑箱体非线性的Kms(x) |
| Xmax（双标准） | 33% 和 50% 刚度增加点同时标注，不用再争该用哪个 |
| 对称性评估 | 正负方向刚度差异一目了然 |

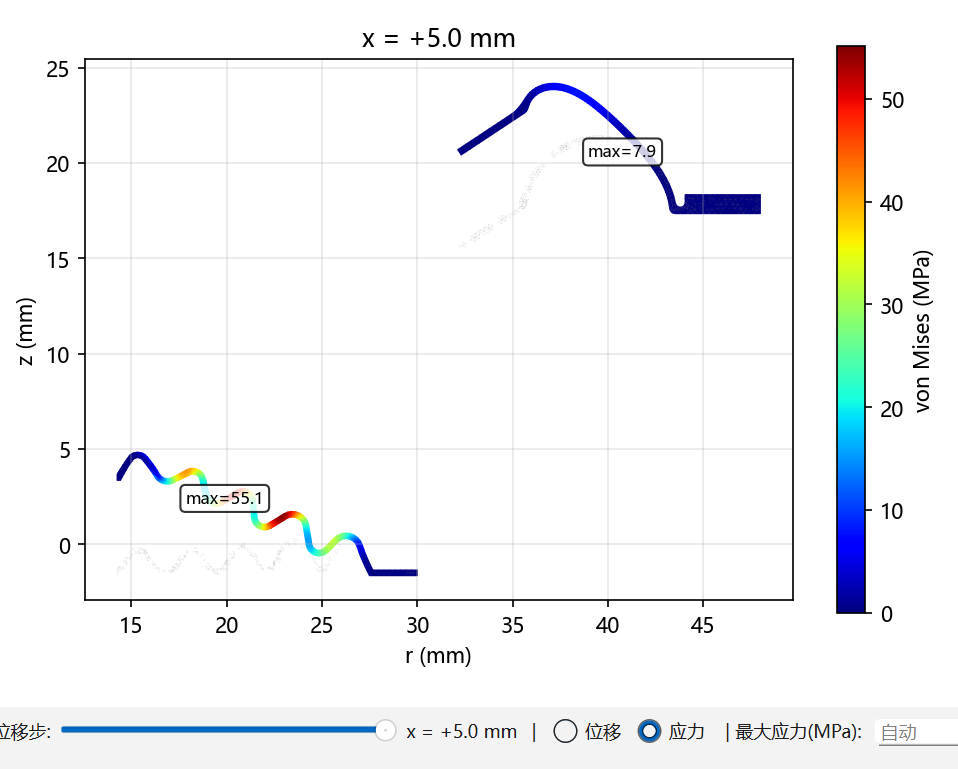

| 应力云图 | von Mises 应力 + 轴向位移，逐步浏览，定位应力集中区域 |
| HTML 报告 | 单文件导出，含几何图 + 曲线 + 完整数据表，浏览器直接打开 |

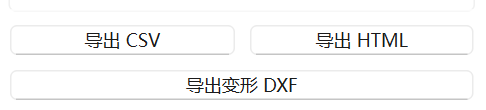

| CSV / DXF | 原始数据导出 + 变形后截面，方便后续处理 |

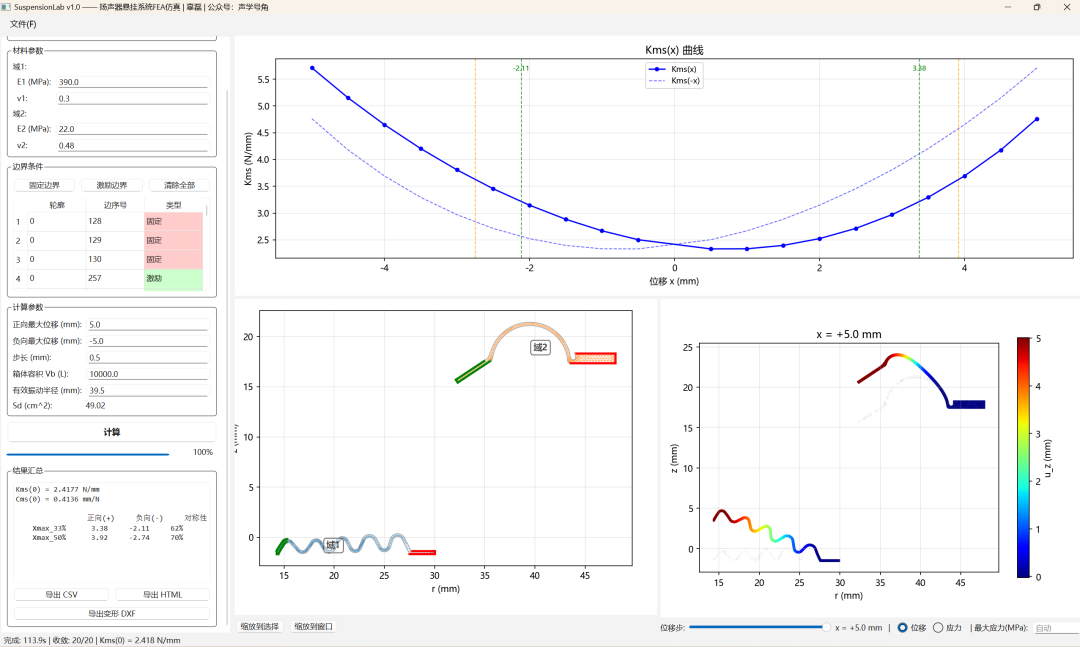

30 秒上手流程
准备工作很简单：在 CAD 里画出悬挂件的二维轴对称截面（右半部分，r≥0），导出 DXF。截面可以包含两个域（对应不同材料层），也可以只画一个域。
导入后软件自动建网格、识别边界。如果自动识别有误，在几何视图中点选修正即可。
填好材料参数，设好位移范围，点"开始计算"。
进度条实时显示收敛状态。算完直接看曲线和云图，一键导出 HTML 报告。
还可以导出变形后的dxf，以检查和其他部件的干涉情况。
下载
"
在公众号后台回复 “suspension” 获取下载链接。
完全免费。
✦ 转发给同行 ✦
如果你认识做扬声器研发的朋友，请转发这篇文章。工具免费，多一个人用就多一份价值。
如果愿意支持后续开发，文末打赏一杯咖啡。
不止算扬声器折环和弹波
这个工具的内核是2D轴对称几何非线性有限元求解器。弹波折环只是第一个应用场景。任何旋转对称结构，需要力-位移非线性曲线的，它都能算。
已验证可行的拓展方向：
橡胶密封圈压缩分析——输入截面DXF，输出压缩力-变形曲线。密封圈的核心难点是泊松比接近0.5导致常规有限元"体积锁定"，这个问题在设计之初就通过B-bar方法解决了。
波纹管/膜片弹簧刚度分析——压力传感器、膜片泵、波纹管补偿器的核心元件。工程师需要的东西和弹波一模一样：不同位移下的刚度变化和线性范围。
橡胶隔振器静态刚度——发动机悬置、压缩机脚垫、工业隔振器，开模前快速仿真刚度特性，省掉一两轮打样试错。
如果你的工作中有类似场景，欢迎评论区留言说说你的痛点。
