本文首发于微信公众号「声学号角」
设计扬声器时，我们总想让盆架既“硬”又“轻”。太软会谐振产生杂音，太重则增加成本。传统设计依赖经验，效率不高。今天，我分享一个仿真模型——拓扑优化 (Topology Optimization）。
什么是拓扑优化？
简单说，拓扑优化就是让计算机帮你自动设计。你只需告诉它三件事：
- 初始材料范围：比如一个实心金属块。
- 优化目标：比如“总弹性应变能最小”。
- 约束条件：比如“最终用料减少70%”。
算法会在遵循物理定律的前提下，自动“雕刻”掉非必要的材料，只留下最关键的传力路径，形成最优结构。
扬声器盆架优化实战：COMSOL模板流程
下面是一个简化的COMSOL分析流程，核心是参数化和流程化，让你能快速上手。
第一步：定义模型与物理场
首先，在COMSOL中建立一个简单的几何模型，区分出必须保留的非设计域（如安装法兰边）和可以优化的设计域。然后，施加固定约束，模拟盆架的实际安装状态。
第二步：设定优化任务
在「优化」模块中，我们设定：
目标函数：
最小化->总弹性应变能。对于一个承受给定载荷的线性弹性结构，最小化其总应变能等效于最大化其整体刚度（Stiffness）
物理意义：更“硬”的结构，能量存得更少
对于承受恒定载荷的线性弹性结构，刚度最大化与总应变能最小化是等价的。
约束条件：
体积分数->小于0.3（即减重70%）。
第三步：求解与结果解读

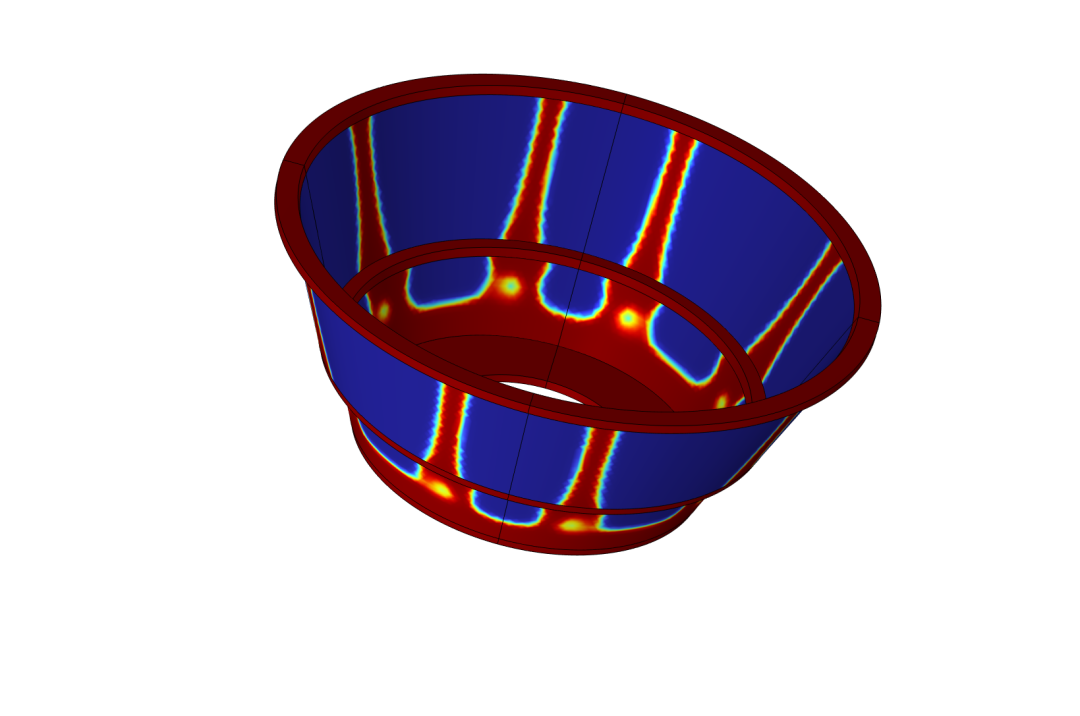

运行求解后，COMSOL会生成一张密度云图。图中红色部分（密度为1）就是优化后建议保留的材料，它清晰地展示了力从中心传递到边缘的最优路径，充满了工业美感。

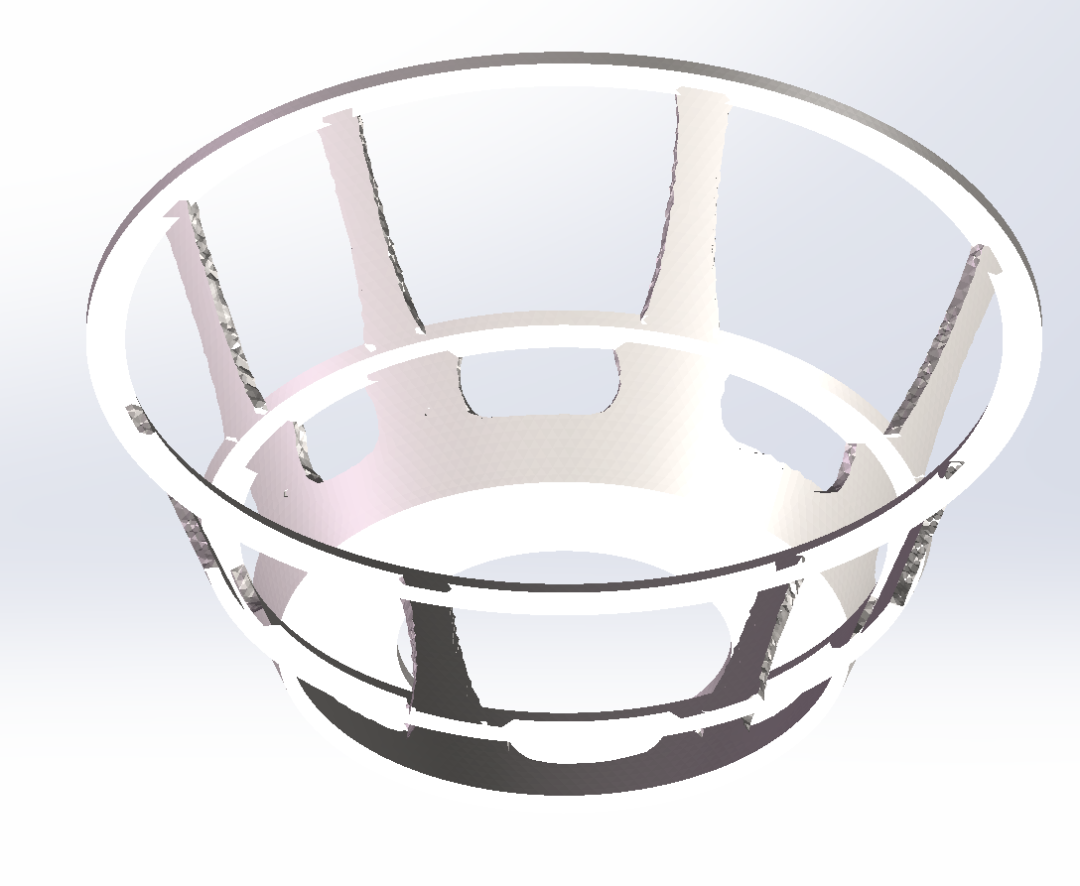

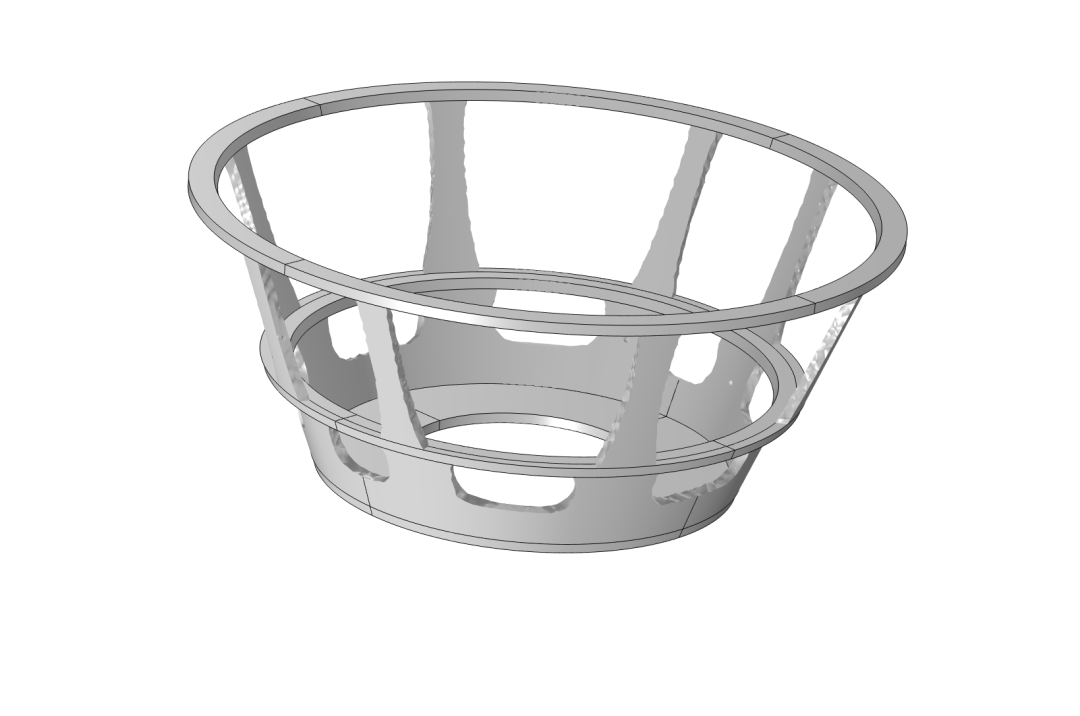

最后，我们将结果导出为STL等格式，在CAD软件中重构，即可用于3D打印或开模制造。
不止于扬声器：拓扑优化的广阔舞台
当然，拓扑优化的应用远不止扬声器盆架。这项强大的技术正被广泛应用于各个领域，追求极致的轻量化和高性能：
- 声学产品：从耳机头梁到麦克风的防震结构，再到大型音响的箱体加强筋，凡是需要高刚性、低重量的地方，都有它的用武之地。
- 汽车工业：从底盘部件到发动机悬置，通过优化设计，可以在保证安全性的前提下，有效降低车身重量，提升经济性和操控性。
总结：从“经验”到“计算”的跨越
拓扑优化技术，能帮助我们科学地设计出性能更优、成本更低、研发更高效的声学产品。这代表了设计思维从依赖经验到相信计算的巨大转变。
视频:付费后可见

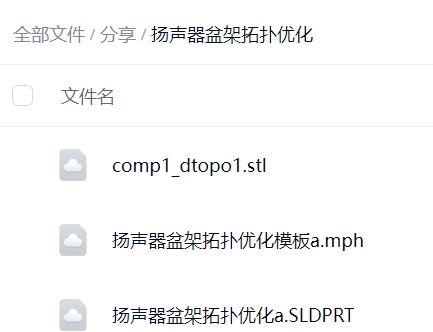

完整原始APP模型:公众号后台回复（非文章留言） 附comsol6.3安装包
