在便携式电子设备对轻薄化与高品质音频体验的双重追求下，智能功放 (Smart PA) 技术已成为在有限物理空间内实现卓越声学表现的关键。Smart PA 是一套集精密感知、智能决策与动态控制于一体的系统，旨在突破微型扬声器的固有物理限制，优化其声学性能。
Smart PA 技术概述与核心目标
传统功放为保护微型扬声器常限制输出，导致音量不足与低频妥协。Smart PA 通过实时状态监测、复杂算法处理与动态参数调整，致力于实现三大核心目标：最大化声学潜能，在确保扬声器安全的前提下驱动其达到最大输出；优化音质表现，通过校正缺陷、增强低频及抑制失真，提供更优越听感；以及保障系统可靠性，通过精确保护机制防止扬声器因过热或位移超限而损坏。简而言之，Smart PA 技术旨在使微型扬声器在其安全工作区内接近极限运行，实现音量与音质的双重提升。

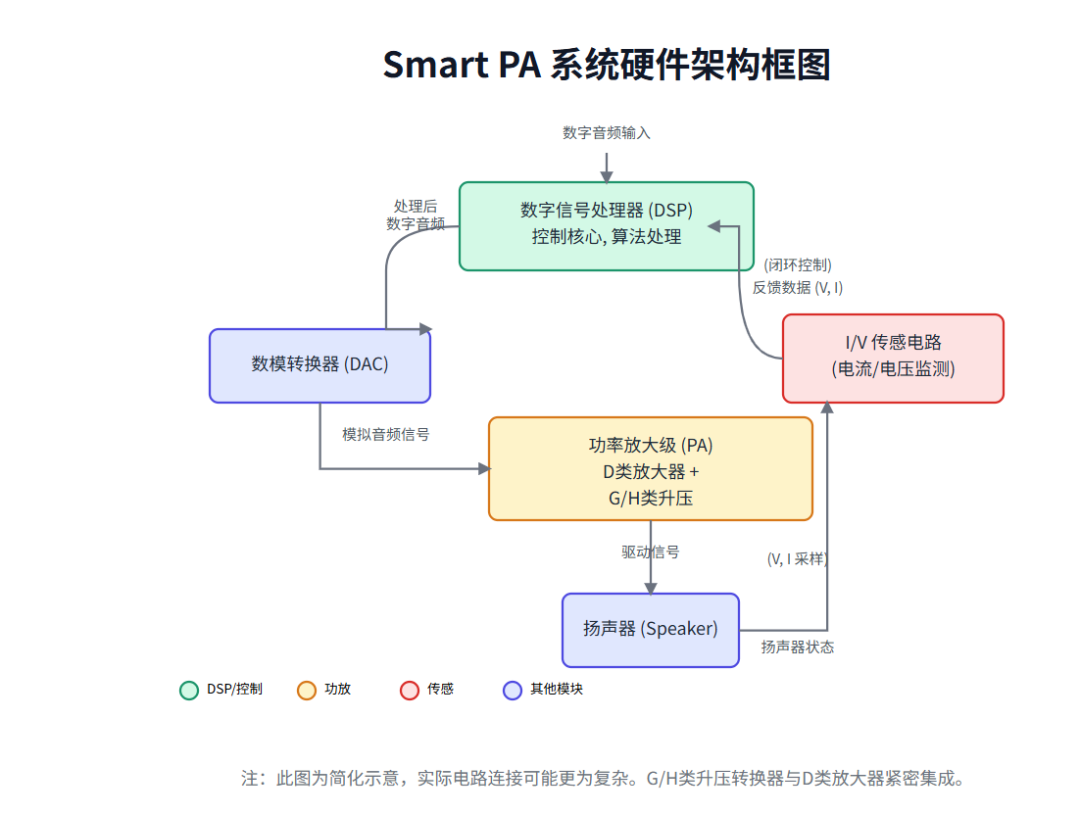

Smart PA 硬件架构精解
Smart PA 系统硬件高度集成，主要模块包括：
- 1. 数字信号处理器 (DSP)：控制核心，执行扬声器保护及音频增强算法。
- 2. 数模转换器 (DAC)：转换 DSP 处理后的数字音频流为模拟信号。
- 3. 功率放大级 (PA)：通常为高效 D 类放大器，常与 G/H 类升压转换器协同工作，动态调节电源轨以优化能效与输出。
- 4. I/V 传感电路：关键反馈环节，实时监测扬声器电流电压，数据反馈至 DSP 形成闭环控制。
- 这些模块的高度集成确保了极低的信号处理与反馈延迟，对扬声器保护机制的瞬时响应至关重要。选型需权衡性能（处理能力、输出功率、THD+N、SNR）、功耗、尺寸、成本及热管理。
Smart PA 核心算法机制
算法是 Smart PA 的智能核心，主要涵盖扬声器保护、音频增强及功率优化。
1. 扬声器保护算法
此为 Smart PA 的首要功能，确保扬声器在高功率驱动下的安全。
- • 扬声器建模：精确的扬声器机电及热特性参数是保护策略的基础。

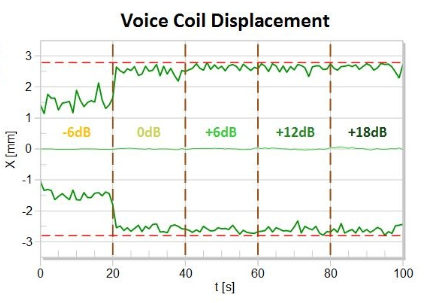

- • 位移控制：通过 I/V 传感和模型预测振膜位移，当接近 Xmax（最大线性位移）时，主动介入以防物理损坏和失真。
- • 热保护：估算音圈实时温度，当接近 Tmax（最高允许温度）时限制功率，防音圈过热。

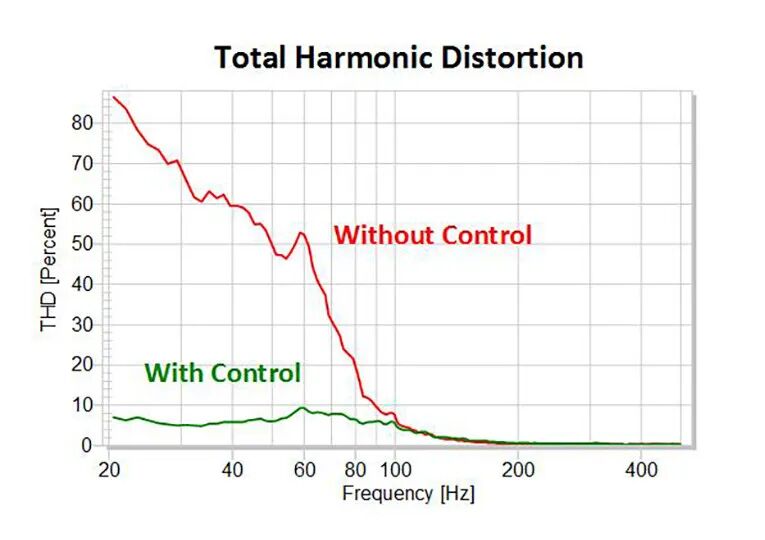

- • 非线性控制与线性化：采用预失真或自适应控制补偿扬声器非线性，输出更纯净音频。
2. 音频增强算法
在有效保护基础上，通过算法优化听觉体验。
• 均衡 (EQ)：应用参数或感知均衡校正扬声器固有频响缺陷。
• 动态范围压缩 (DRC)：提升感知响度并控制动态。多段 DRC 可对不同频段独立压缩，保持音色平衡与细节。
• 低音增强 (PBE / 虚拟低音)：利用“缺失基频效应”心理声学原理，通过产生谐波改善低频主观听感，而不显著增加扬声器物理负载。
• 空间音频与声场处理：对多扬声器设备，执行串扰消除、虚拟环绕等算法，营造沉浸式声场。
3. 功率优化算法
精细化管理系统功耗对便携设备至关重要。
- • 自适应电源管理：G/H 类升压及包络跟踪 (ET) 技术动态调整功放供电，提升平均效率，减少热耗。
- • 基于内容的动态功率调节：DSP 分析音频特性，动态调整功放参数或处理模式以优化功耗。
- • 静态功耗最小化：采用低静态电流设计与快速唤醒/休眠策略，减少空闲能耗。
Smart PA 应用与集成：挑战与策略
将 Smart PA 集成至空间受限的移动设备中，需应对空间、功耗、散热、电磁干扰 (EMI) 等挑战。关键策略包括：优化的 PCB 布局（确保信号完整性、电源稳定、降低 EMI，特别是 I/V 传感路径的精密布线）；有效的热管理方案（利用散热过孔、铜箔、导热材料等控制温度）；以及紧密的声学系统集成（Smart PA 算法参数须根据扬声器在特定腔体内的实际声学特性精确调校）。
主流 Smart PA 解决方案供应商包括德州仪器 (TI)、恩智浦 (NXP)、思睿逻辑 (Cirrus Logic)、高通 (Qualcomm)、美信集成产品 (Maxim Integrated/ADI)、汇顶科技 (Goodix) 及瑞声科技 (AAC) 等。
Smart PA 技术发展趋势
Smart PA 技术持续演进，未来方向包括：更智能的自适应算法（融合 AI/ML）；深化多传感器融合与环境感知；发展先进非线性扬声器建模与控制；持续提升功率效率与缩小方案尺寸；以及探索新材料与新型换能器技术的协同。
结论
Smart PA 技术通过精密的软硬件协同，突破了微型扬声器的物理瓶颈，显著提升了现代便携设备的音频体验。深入理解其原理与应用，对声学工程师优化产品设计及探索未来音频技术至关重要。
