扬声器是音响系统中不可或缺的器件，其性能直接决定了声音的还原质量与听感体验。常见的扬声器类型中，以动圈式扬声器最为普遍。本文将深入探讨动圈式扬声器的电声转换原理，并给出详细的公式推导和设计分析。
一、动圈式扬声器的基本构造与工作原理

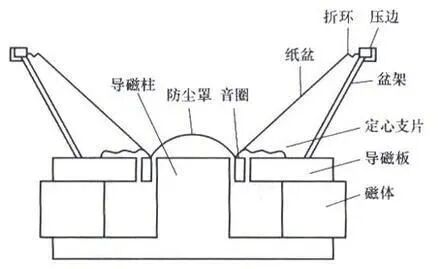

典型的动圈式扬声器由以下几个关键部件构成：
- 音圈（Voice Coil）：通电后产生磁场，与磁路相互作用；
- 磁路系统（Magnetic Circuit）：提供恒定磁场；
- 振膜（Diaphragm）：受音圈带动而振动，推动空气产生声音；
- 悬挂系统（Suspension）：包括弹波和折环，保证音圈垂直运动的同时限制横向位移。
动圈式扬声器的工作原理为：当交流电流（音频信号）输入音圈时，由于电磁感应作用，音圈与磁路之间产生作用力驱动振膜前后运动，振膜的振动推动空气产生声波辐射，实现电能向声能的转换。
二、电磁换能过程与公式推导
动圈式扬声器的电声转换本质上是电磁能量转换过程，根据洛伦兹力定律（Lorentz Force Law），音圈受到的作用力 可以表示为：
其中：
- ：作用于音圈的电磁力（单位：牛顿，N）
- ：气隙磁场磁感应强度（磁通密度）（单位：特斯拉，T）
- ：音圈绕组的导线有效长度（单位：米，m）
- ：通过音圈的电流（单位：安培，A）
音圈的电磁力推动振膜振动，振膜运动方程可以用经典的质量-弹簧-阻尼系统来描述：
其中：
- ：扬声器振动系统的等效质量（单位：kg）
- ：机械阻尼系数（单位：N·s/m）
- ：悬挂系统的刚度系数（单位：N/m）
- ：音圈振膜系统的位移（单位：m）
将电磁力表达式代入上述方程得：
此即扬声器机电耦合的基本微分方程。
三、扬声器电气等效阻抗模型
扬声器音圈同时具有电气特性，可用电气等效阻抗模型来表示：
音圈的电压与电流关系可以表示为：
其中：
- ：扬声器输入电压（单位：V）
- ：音圈电阻（单位：Ω）
- ：音圈电感（单位：H）
- ：反电动势（Back EMF）
由于扬声器振动音圈切割磁场线圈产生反电动势，依据法拉第电磁感应定律：
在频域分析中，使用复数表示：
- 位移 、电流 、电压 满足：
而机械方程在频域中为：
联立上述两个方程，消去位移 ，可得到扬声器的电气输入阻抗表达式：
四、扬声器灵敏度与效率分析
扬声器的重要指标“灵敏度”（Sensitivity）定义为在特定输入电压下扬声器在特定距离处的声压级，通常以 dB SPL 表示：
扬声器的效率（Efficiency）定义为输出声功率 与输入电功率 之比：
扬声器输出声功率 可通过振膜辐射声学阻抗的概念确定：
其中：
- ：扬声器辐射声学阻抗的实部，表示声辐射的阻力（单位：N·s/m）
- ：振膜速度幅值（单位：m/s）
根据振膜速度和位移关系 ，以及前述位移与电流、输入电压之间的关系，可进一步具体计算扬声器的灵敏度和效率。
五、设计优化考量因素
在实际设计中，需要综合考虑以下因素以优化性能：
- 磁路设计：提高磁感应强度 ，可增加电磁转换效率；
- 音圈设计：合理选择导线长度 、线径，优化阻抗匹配；
- 振膜设计：降低质量 提升灵敏度，同时兼顾刚度和阻尼特性；
- 悬挂系统设计：适当的弹性系数 和阻尼 ，实现合理的频响特性与稳定性。
六、总结
动圈式扬声器的电声转换过程本质上是电磁力驱动的机械系统振动过程，通过系统性的公式推导与分析，可以清晰理解扬声器的工作原理和关键设计参数的影响。扬声器的设计与优化是一项多变量权衡过程，需综合考虑电气、磁路、机械和声学等方面因素，以达到声音还原的理想状态。
