01
—
磁路非线性
磁路非线性可以分为两种类型
静态非线性
和音圈激励的电流以及频率无关
磁通密度分布非线性B(x)
力电转换系数非线性BL(x)
动态非线性
和音圈的电流，位置，以及频率有关
音圈电感是其位置，电流和频率的函数Lvc(x, i, f)
磁路导电部件中的涡流，导致电感减小L(x, i) ，电阻损耗增加R(x, i)
磁通变化ΔΦ(x, i) ，以及磁阻力Frel

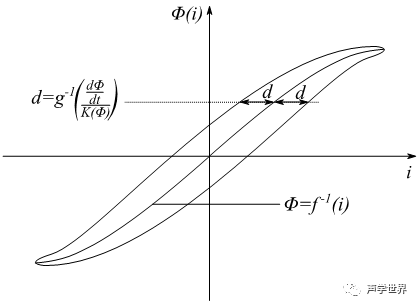

磁滞Φ= F(i,t)
02
—
微分方程组

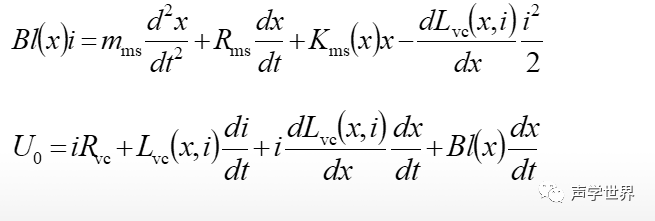

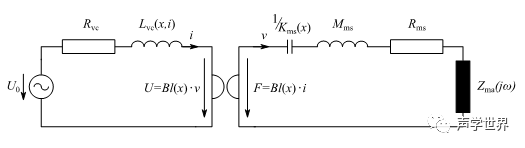

描述动圈式扬声器非线性特性的等效电路图，以及微分方程组
上述的含义已经在不同的场合多次阐述过了，不理解的朋友可以多查阅资料多思考。
03
—
涡流

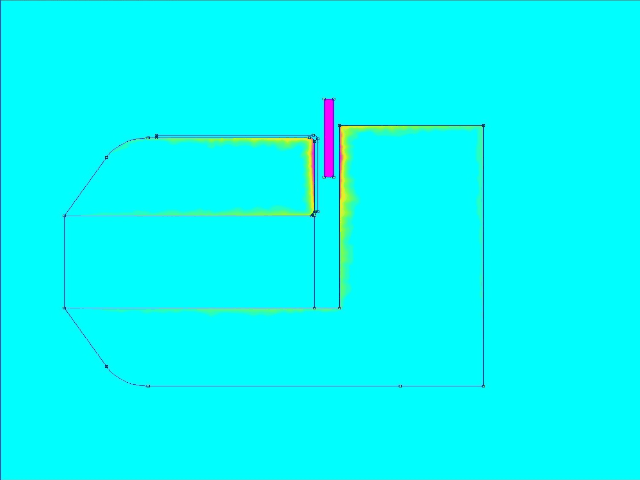

磁路导电部件中的产生的涡流，会导致电感减小，但同时电阻损耗增加
04
—
音圈阻抗
仅考虑磁路组件的音圈阻抗通用表达式
有不同的模型来阐述Reff(f) 和 Leff(f)，最常用的有以下几种
Leach模型
Wright模型

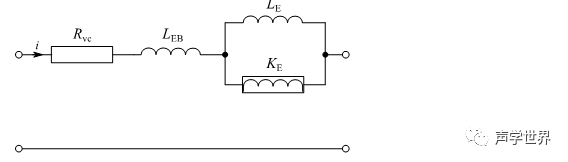

- Thorborg模型（半电感模型）

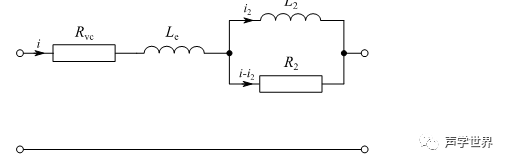

- LR-2模型
目前最通用的LR-2模型，和大部分产品的吻合得不错，且具有时域表达方式，容易实现非线性系统的描述。
当然也有学者提出了更精细的模型，感兴趣的可以自行搜索相关资料。
05
—
稳态BL(x)仿真
以Femm为例说明稳态BL(x)仿真的方法
简单方法
仿真模型不放实际音圈

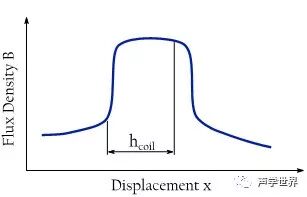

直接根据磁通密度分布B(x)和音圈线长L计算得到BL(x)
详细方法

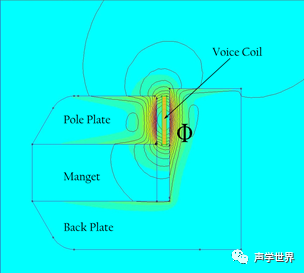

将通电流i的音圈添加到仿真模型中
通过仿真计算获得洛伦兹力F
对音圈在不同位置重复仿真
06
—
频域计算L(x)
- 在音圈中通入固定频率的电流i = I sin（ωt）
- 可以通过仿真获得通过音圈的磁链Φ来计算L
- 针对不同频率和位置重复仿真

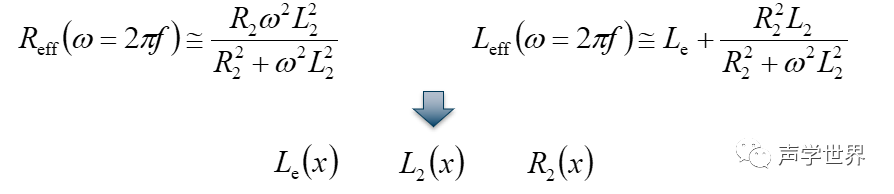

在每一个位置，可以将结果转换为LR-2模型，一般采用多项式拟合
