这是一个非常简单的示例，仿真使用扳手拧紧螺栓的过程。供仿真刚入门的朋友参考。
介绍“模型开发器”的工作流程：
- 首先打开“模型向导”，并添加固体力学物理场选项
- 然后导入几何
- 选择 steel作为材料
- 接下来，通过创建模型来探索其他关键步骤
- 定义载荷的参数和边界条件
- 在“图形”窗口中选择几何实体
- 定义“网格”和“研究”最后，通过数值和可视化来检查结果
双击Comsol软件图标
选择”模型向导“

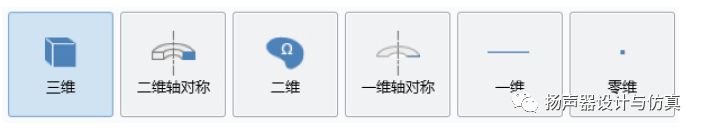

选择模型维度”三维“

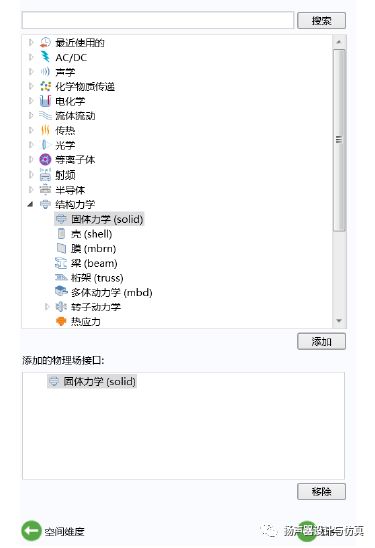

选择物理场”固体力学“

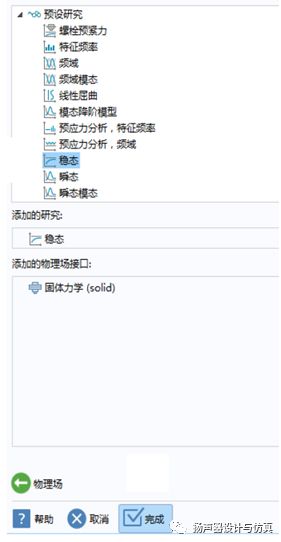

选择研究”稳态“，然后点击”完成“

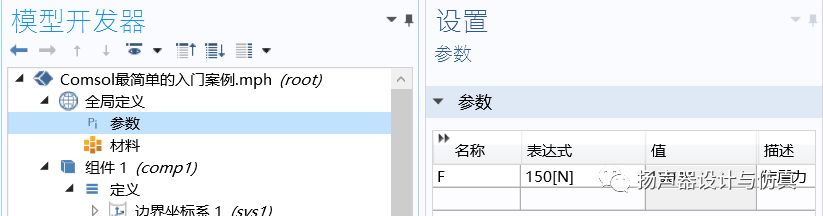

参数:
定义作用力大小，直接输入即可
几何模型：

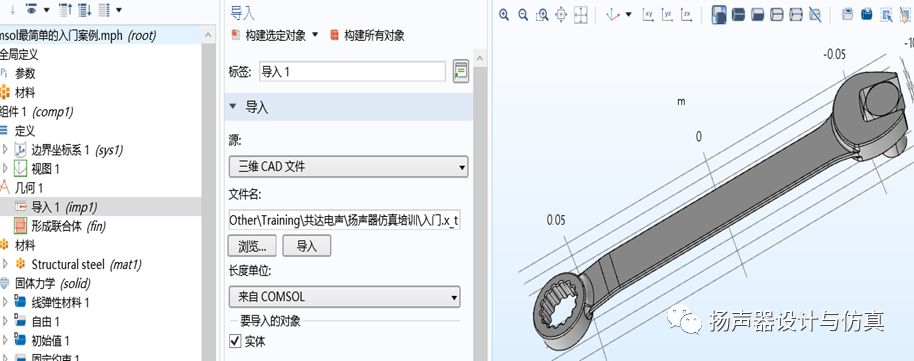

导入几何模型。3d模型建议使用x_t格式。2d模型建议使用dxf格式。

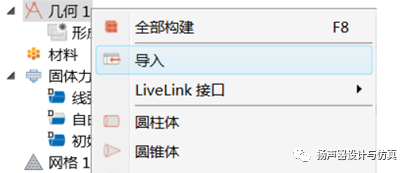

右键“几何1”，选择“导入”
材料定义：
案例材料使用结构钢

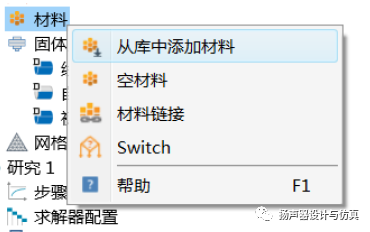

右键材料-从库中添加材料

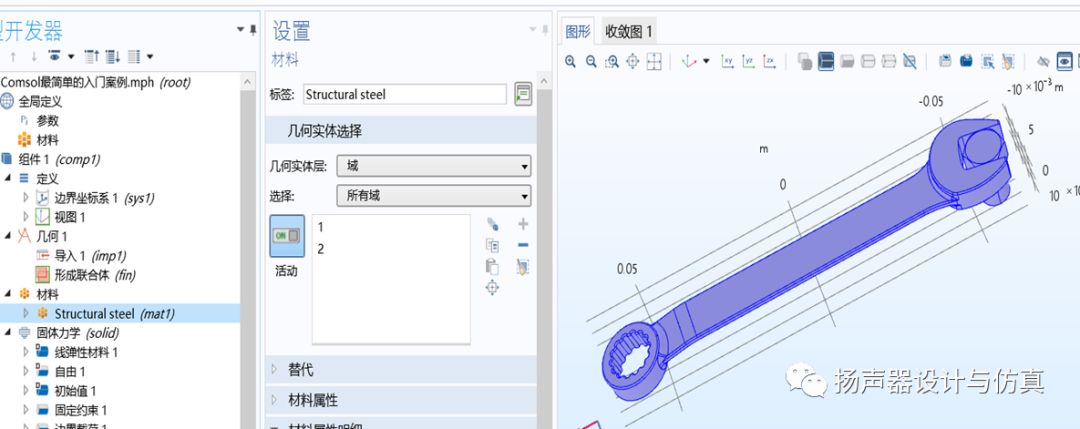

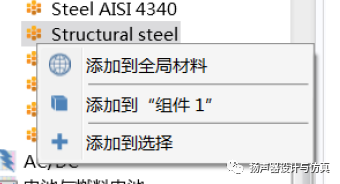

找到Structural Steel-添加到组件1
默认选择所有域
物理场定义：

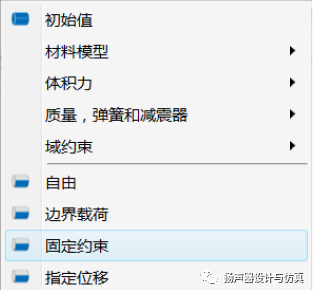

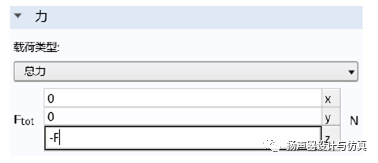

右键固体力学，选择“固定约束”和“边界载荷”

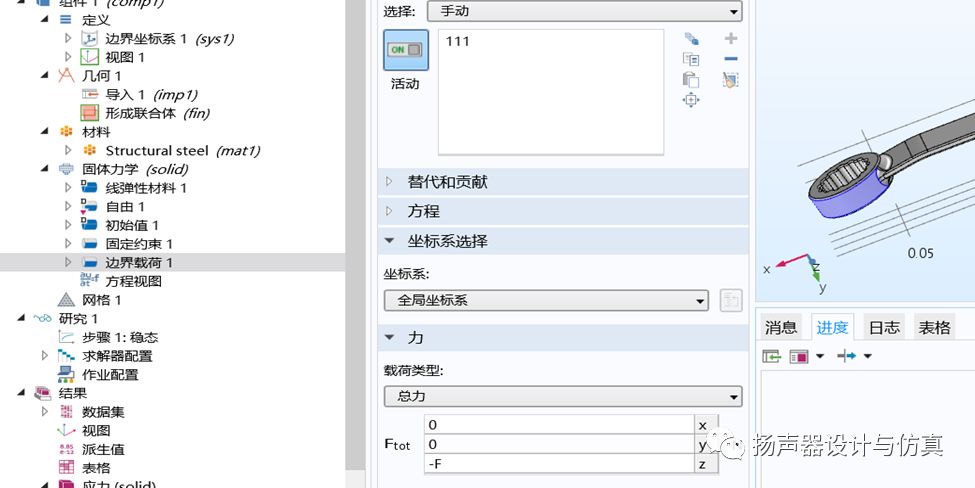

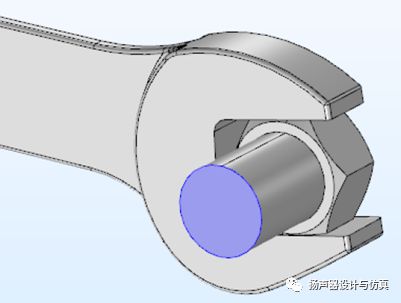

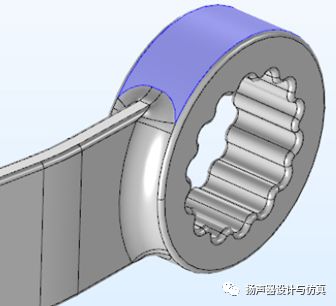

固定一端边界，另一端加载力

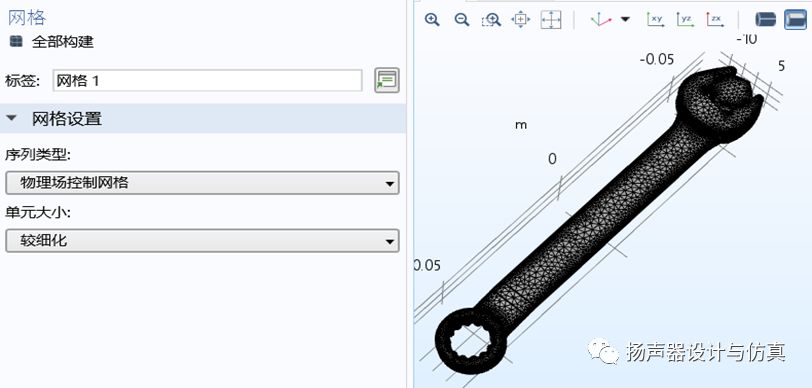

划分网格：

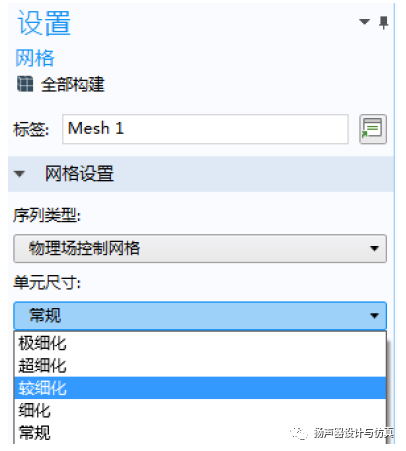

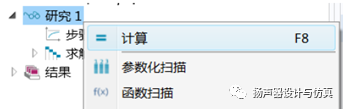

入门简单可以使用物理场控制，软件自动划分网格。然后点击研究计算。

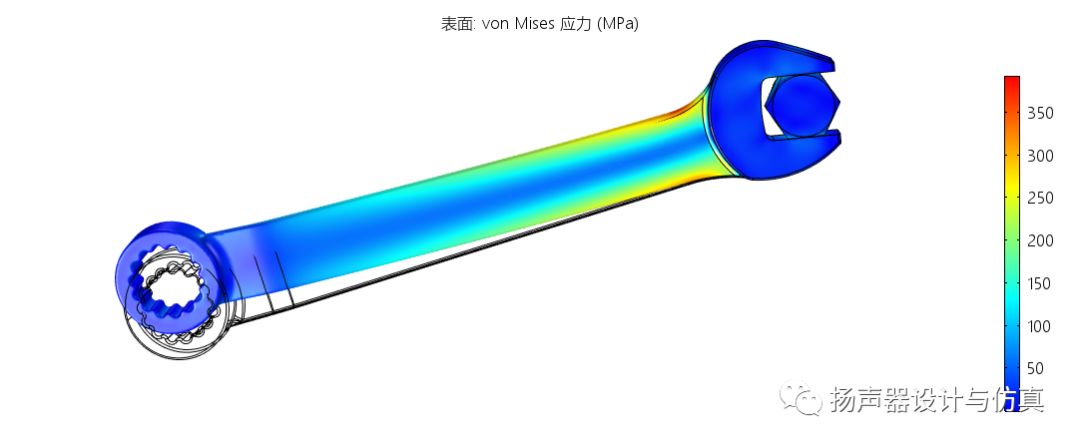

应力分布

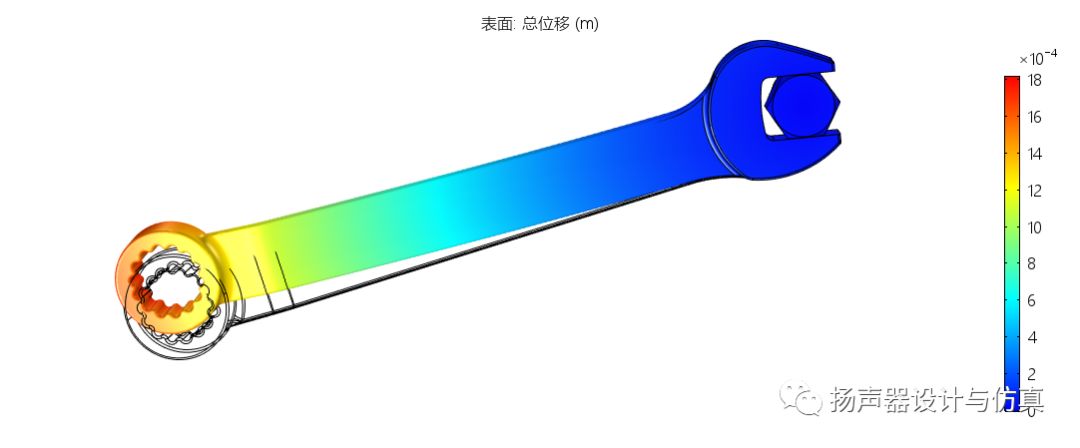

位移分布
