本文首发于微信公众号「声学号角」

http://www.jblpro.com/www/products/tour-sound/vtx-a-series/vtx-a12#.Waf4846GNPY

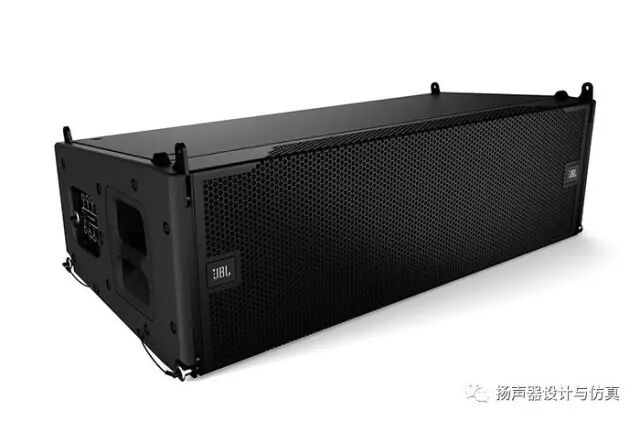

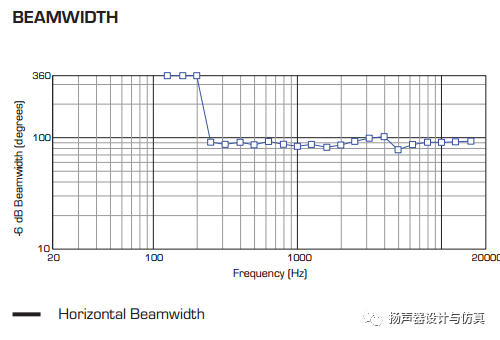

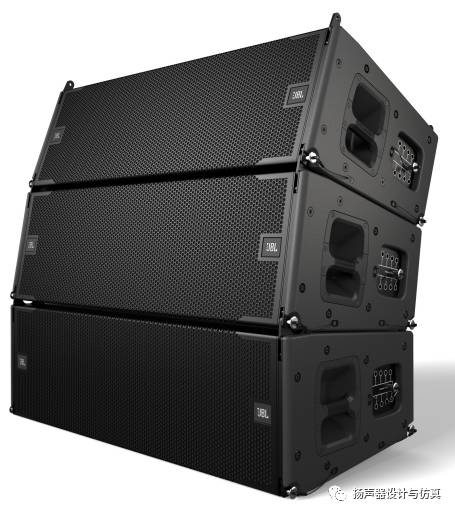

VTX A12的横向指向性控制频率范围250Hz-20kHz。这个是经过精心和设调教计的，背后的故事很多。

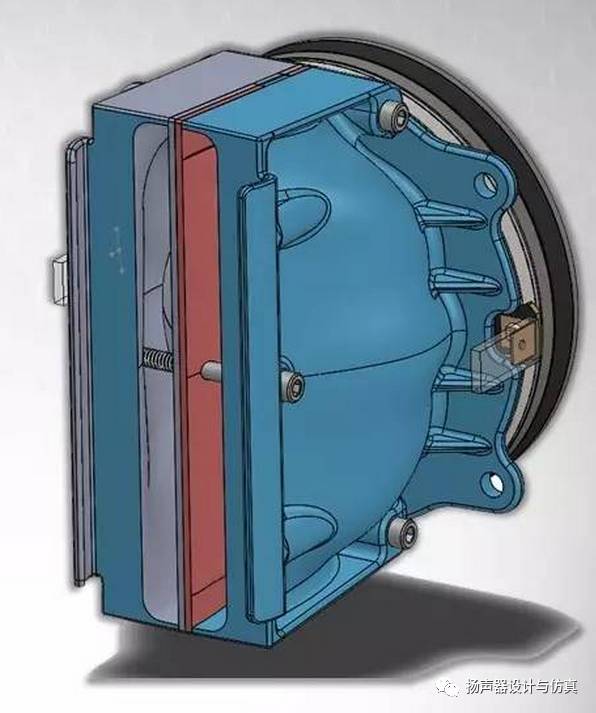

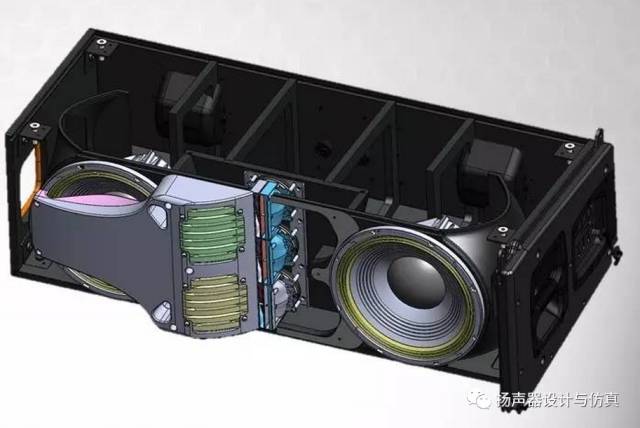

尤其印象深刻的是还是最新推出的新一代线阵列VTX A12上用到的压缩高音，采用了相位塞和波导管一体化的设计。

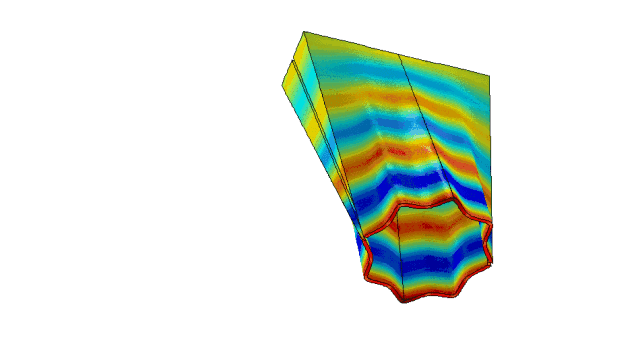

按照其原理，大致做了个模型进行仿真，非实际产品。当然不太精准。直到20kHz都能基本保证出口近似平面波。  从结构上来说，整体高度更短，更精简，部件更少，装配误差的影响更小。  从声学性能上来说，其声学路径也更短更直，不那么扭曲，失真也相对会更低。 生产成本也更低。 唯一缺点就是设计成本会更高，因为不能通用。不同尺寸的系统这个一体化的相位塞波导都需要重新设计。

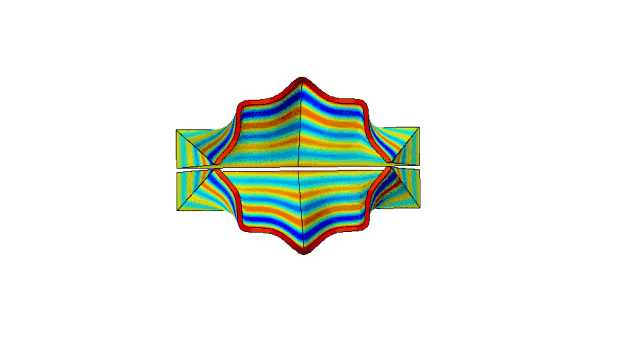

花瓣形相位塞

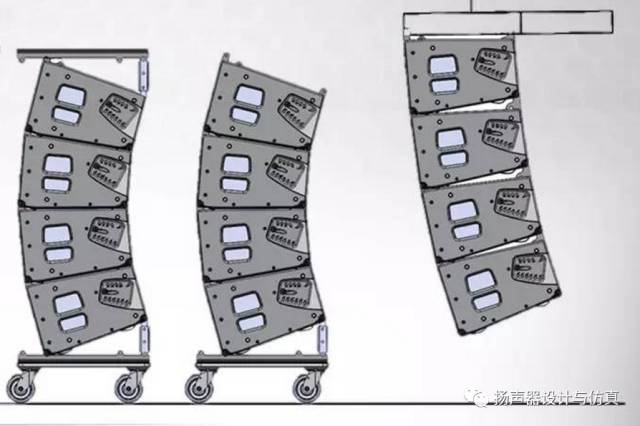

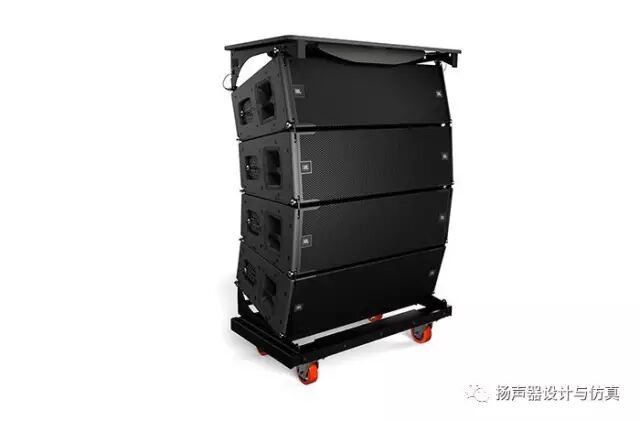

新的吊挂方式，非常方便

新的VTX A8也是同样的结构。从3个压缩高音减小到2个压缩高音。
