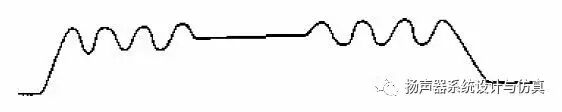

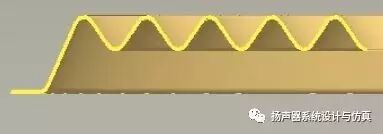

通常的定芯支片是采用等高等间距的波纹组成，有时结构需要会增加边缘的高脚。

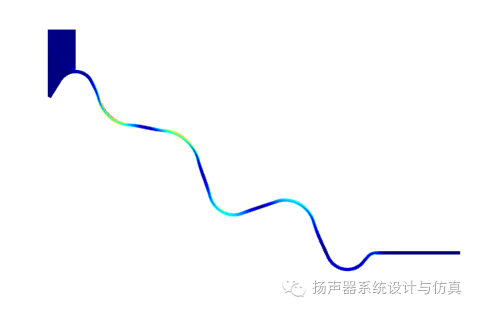

运动过程中的应力分布：

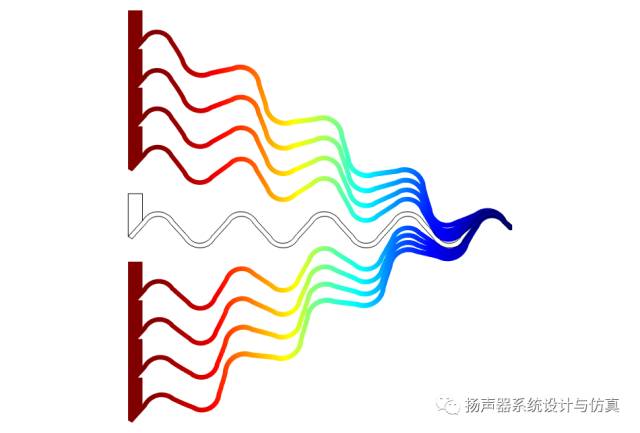

运动过程的一种静态演示方法：
渐进式定芯支片一般由渐变的非等高非等间距的波纹组成。外缘处波纹高，波纹间隔宽，内侧波纹矮，波纹间隔短。比较直观得可以看出，通常的支片设计会导致中间波纹变形较大，边缘波纹变形较小。
设计得当的话，Kms（x）更对称，应力分布均匀。在运动过程中，在整个扬声器冲程范围内可以提供相对平缓的支撑力和回复力，不至于发生力以及运动状态的突变。
拓展阅读：
具体的仿真可以参看之前的文章：
之前还有提到非常传统的蝶式定芯支片，那篇文章可以去翻翻
