在南京大学《声学基础》6.3章节（N^N次推荐了，墙裂推荐仔细反复学习），同相小球源的辐射一节中。除了之前文章提到的地平面测试法外，还涉及到其声辐射指向特性。

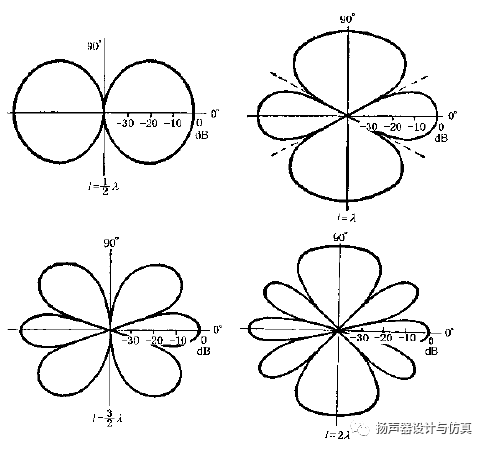

以下是两个小球声源距离与波长呈一定比例时，其指向性示意图：

从上图可以看到当两个小球声源距离大于声波波长的1/2时，其指向性会比较差，会对对产品音质会造成影响。

其理论可以应用在实际的音箱产品设计上。同时这也是很多工程师容易忽略遗漏的事情。

试举两个常见的例子

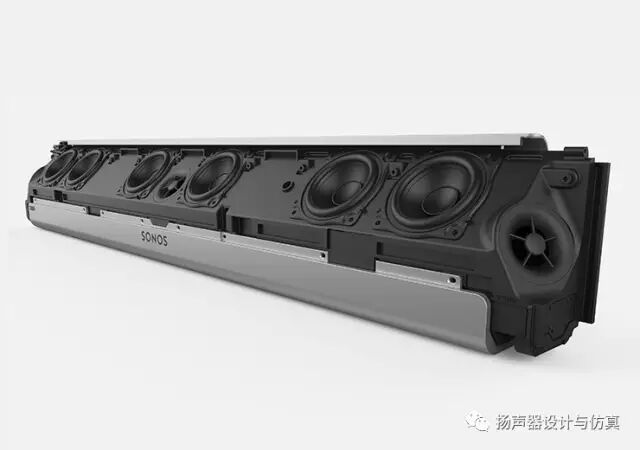

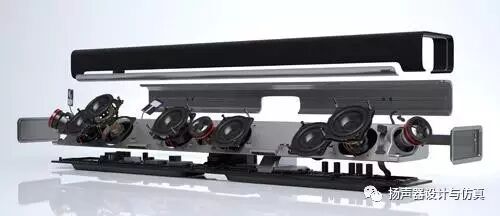

  1. SoundBar

做过soundbar开发的工程师应该有经验。经常会出现正中的频响曲线很平整，但偏轴的某个频段会产生很深的谷。    这就是两个或者多个单元偏轴干涉造成的。

解决方案：a.将低音单元尽可能紧贴在一起；b.调整分频点，避开偏轴异常的频段。

2.线阵列音箱

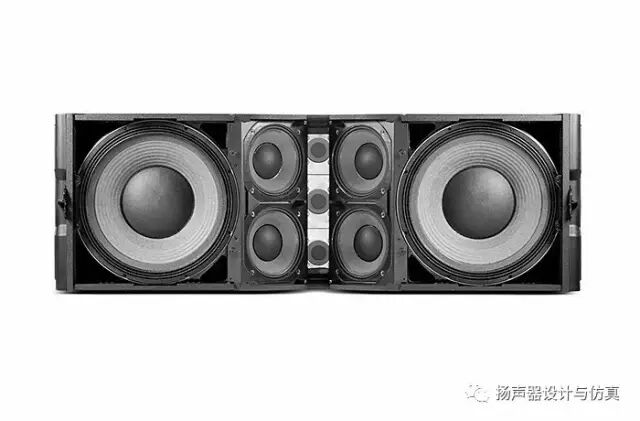

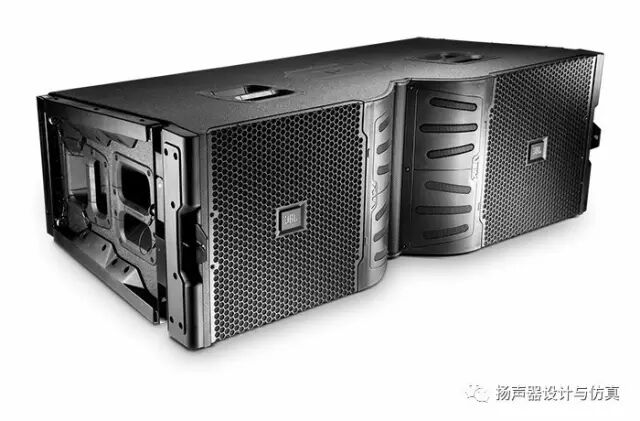

专业扩声用的线阵列音箱也存在同样的问题。以JBL VTX系列为例说明。三分频。

a.四个中音单元放在号角部分的斜面，可以减小单元之间的距离，从而提高偏轴异常的频段（大于中高音分频点）。

b.两个低音距离较远，所以其偏轴异常频段较低。因此和中音的分频点也需要比较低，避开该频段。上述这款低于300Hz。

其解决方案也和soundbar产品类似，要么缩小单元距离，要么调整分频点。

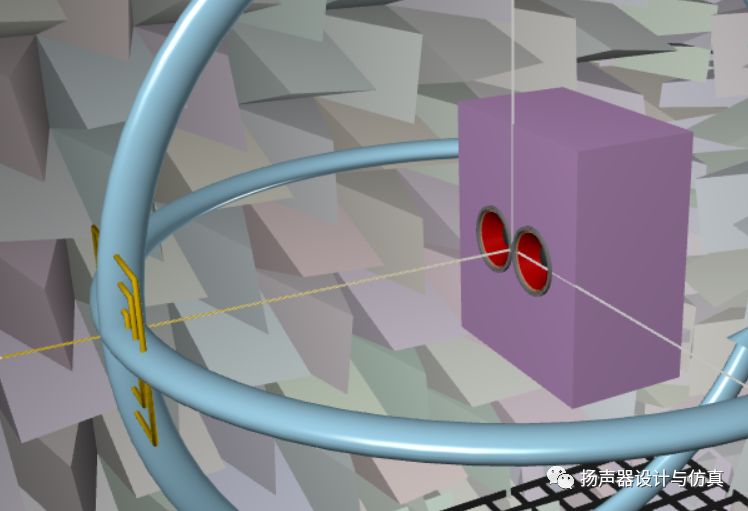

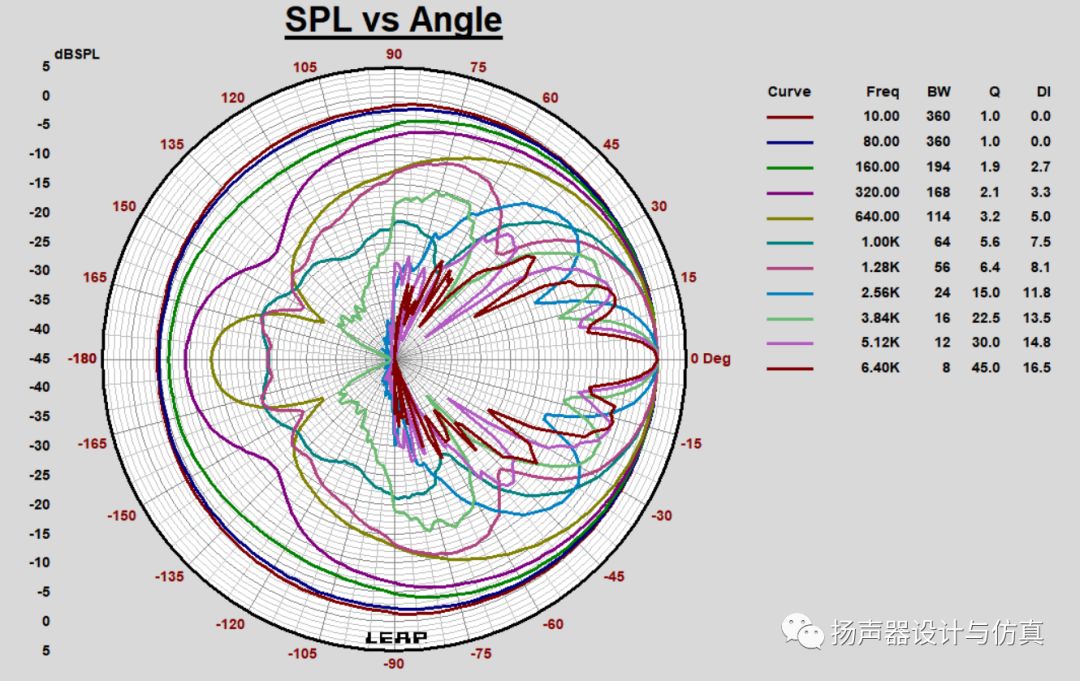

可用Leap进行指向性的仿真
