01
—
异常现象
有一款18寸的超低音喇叭测试DIS的时候，发现输入功率较大时，直流偏移异常大，上下的行程非常不对称。出现了输入电压越大，向下的行程越小，甚至根本不会向下运动。

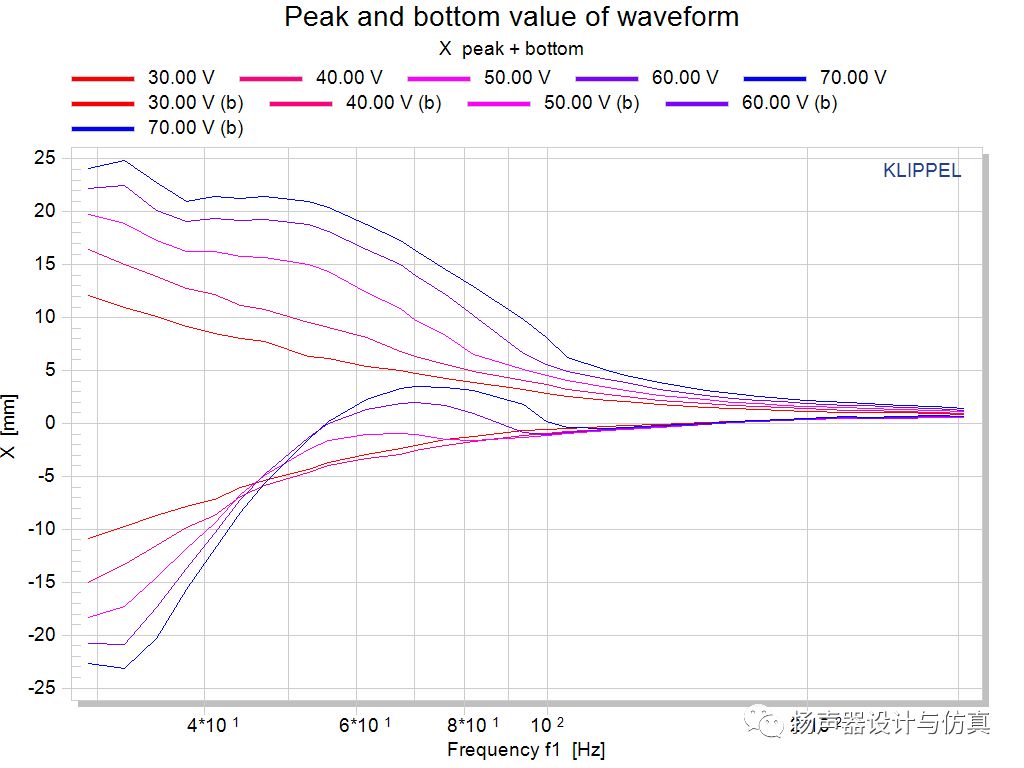

不同电压激励下，上下位移分布

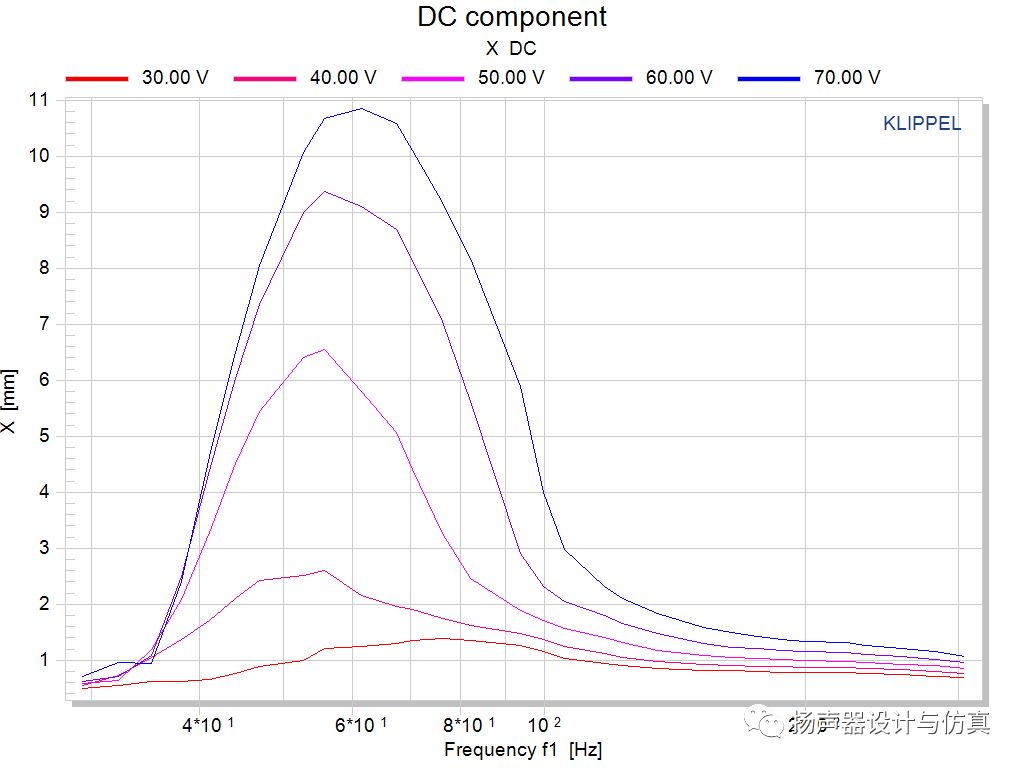

不同电压激励下，直流偏移
02
—
原因分析
按常规理论来说，直流偏移主要来源于BL(x)，Kms(x)，Le(x)的上下非对称性。

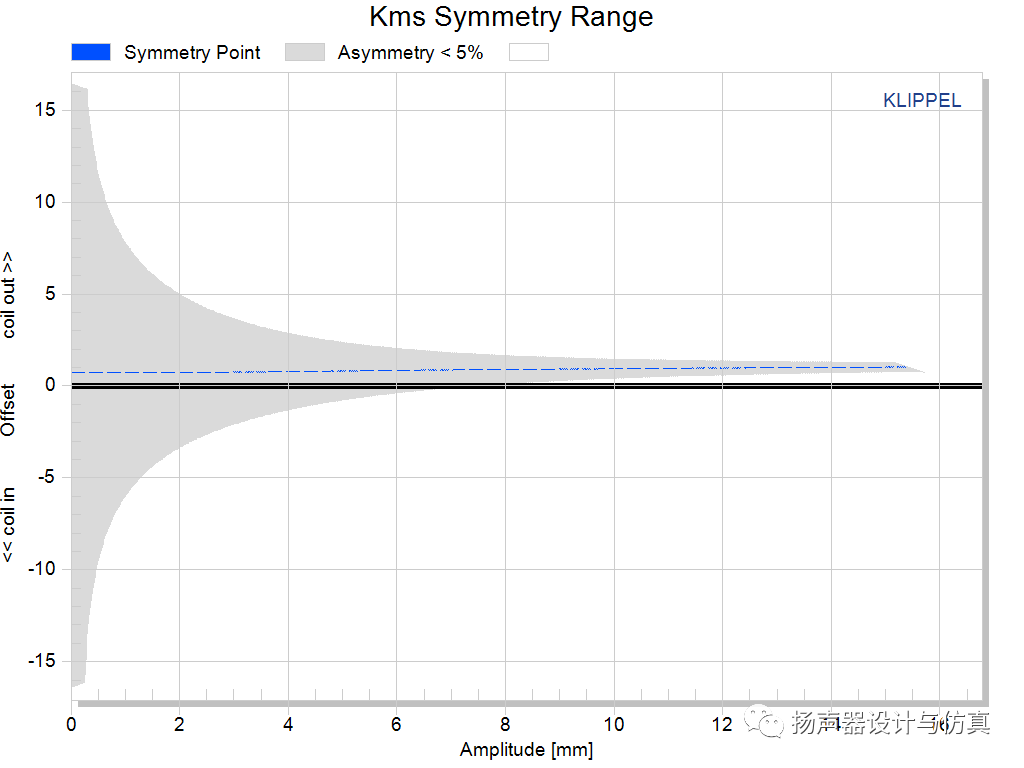

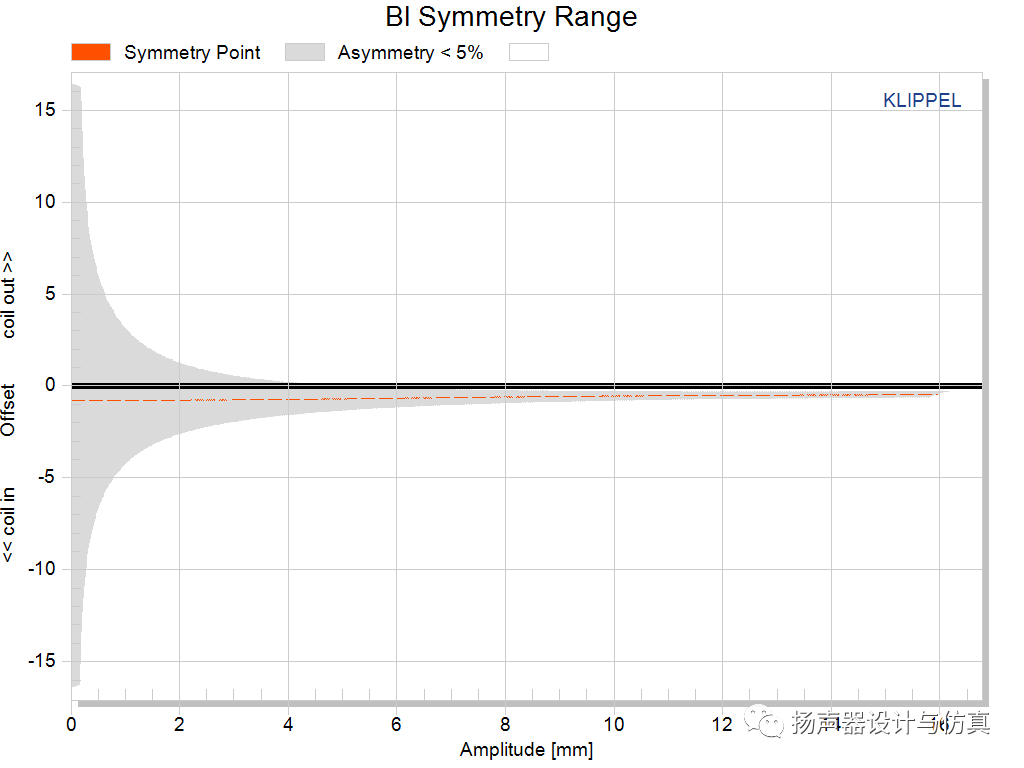

所以检查非线性参数曲线。发现对称性还不错。

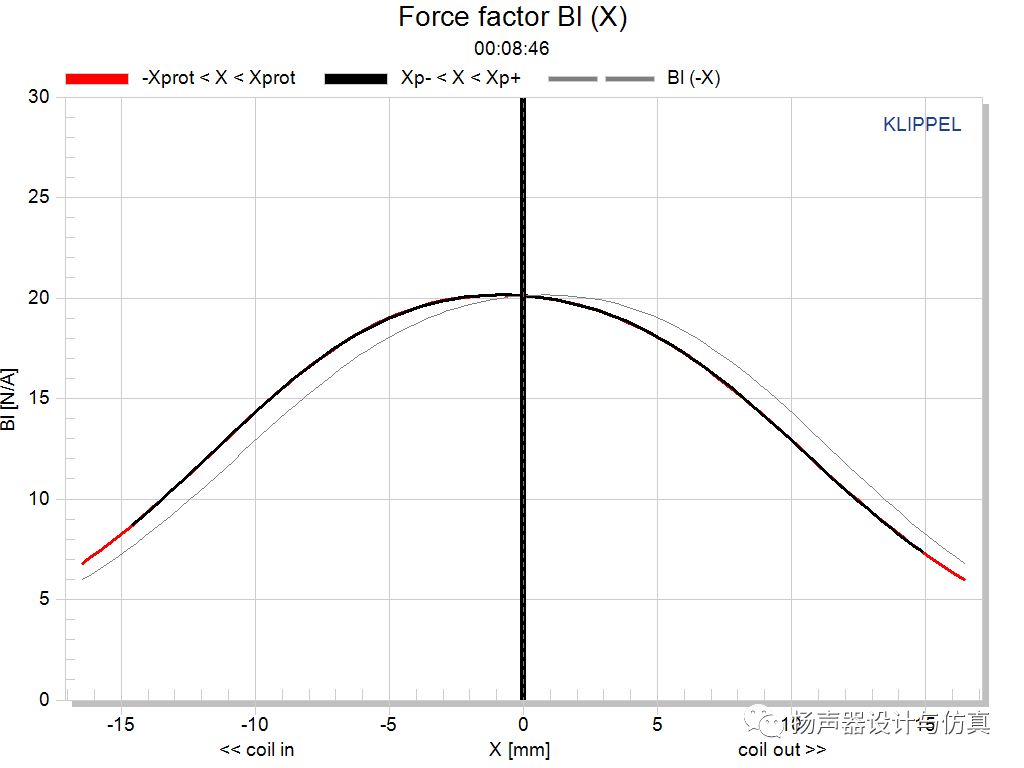

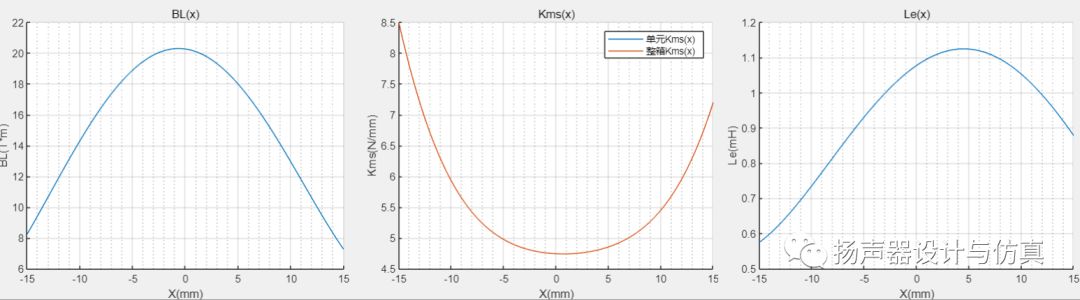

BL(x)

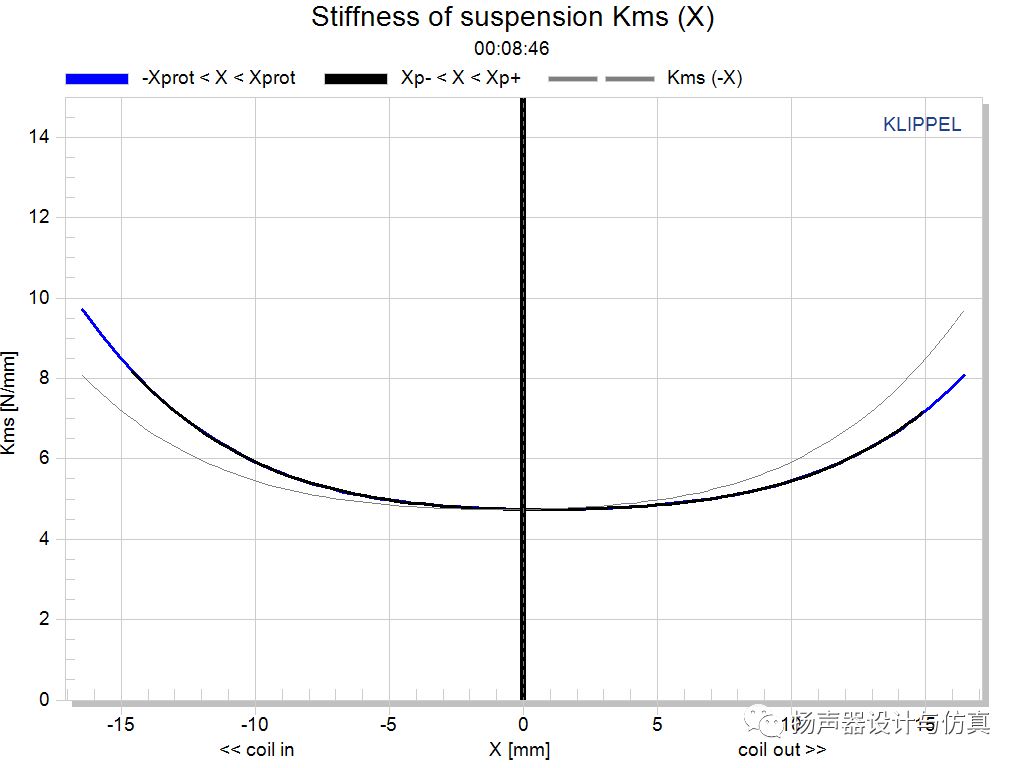

Kms(x)

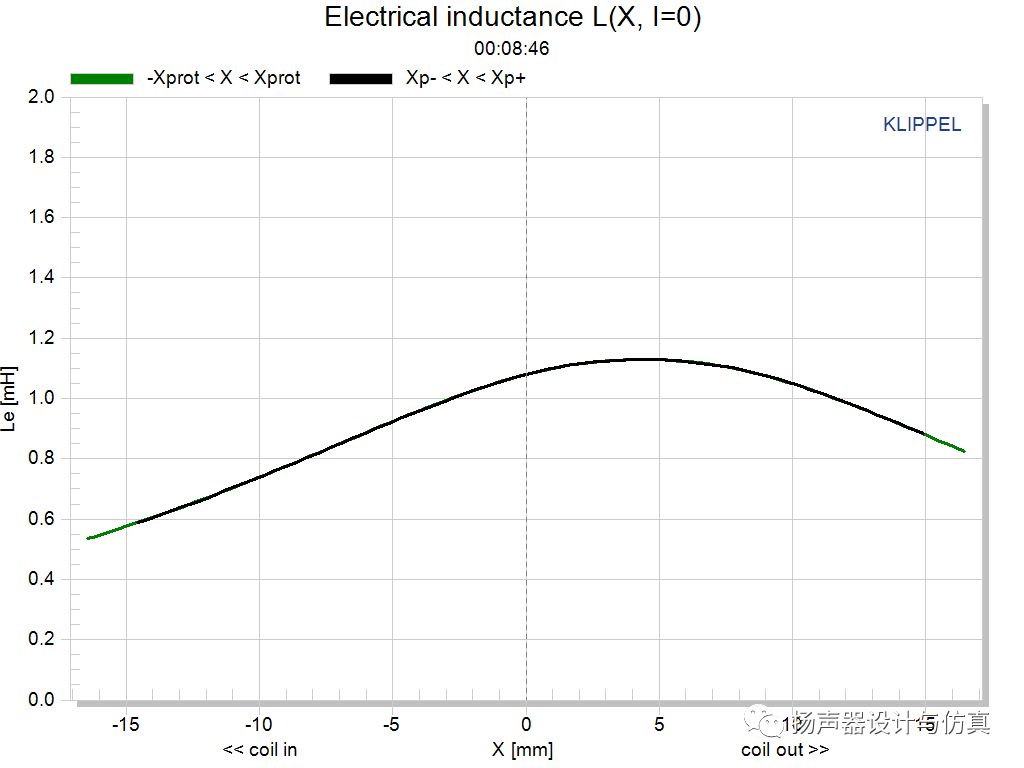

Le(x)
所以，用我自己开发的扬声器非线性仿真工具做了下研究。
导入Klippel LSI测试结果。

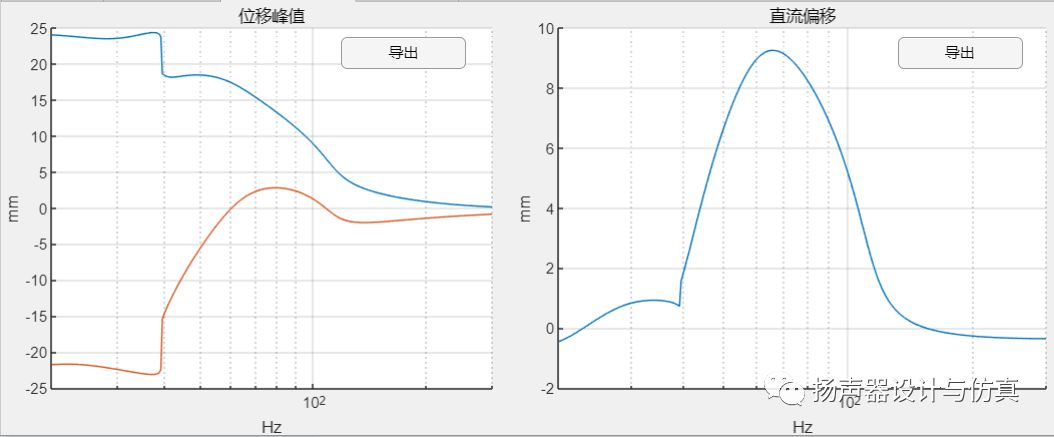

确实复现到了Klippel DIS的实测结果。
直流偏移的最大点在约2倍Fs附近。一般来说这个频率点附近的直流偏移和BL(x)关系比较大。
在仿真工具中，将BL(x)假设为完全线性。发现直流偏移减小很多。
所以最终可以确定是BL(x)的非线性造成的直流偏移异常。
03
—
改善方法

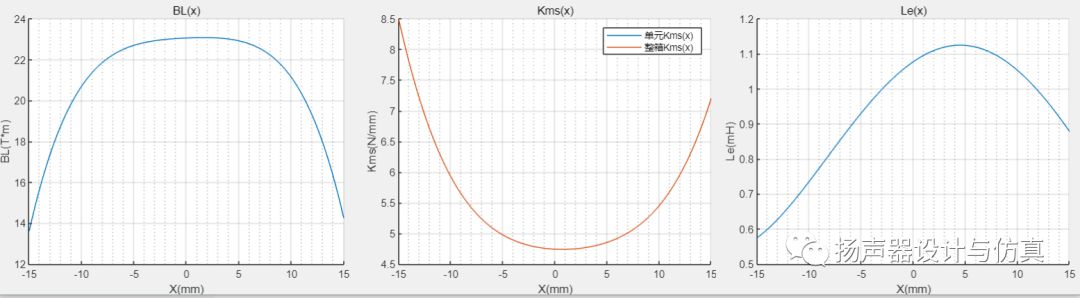

尝试重新设计音圈，增加BL(x)的线性。其他地方不做变更。

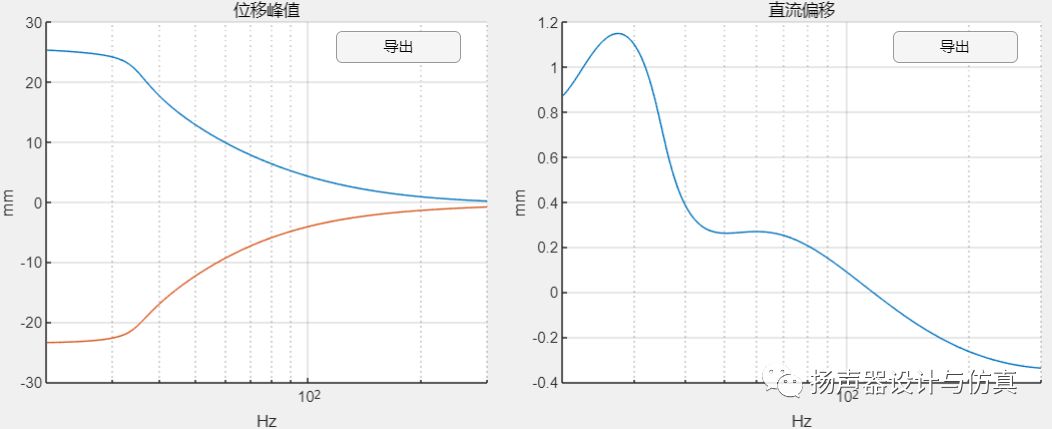

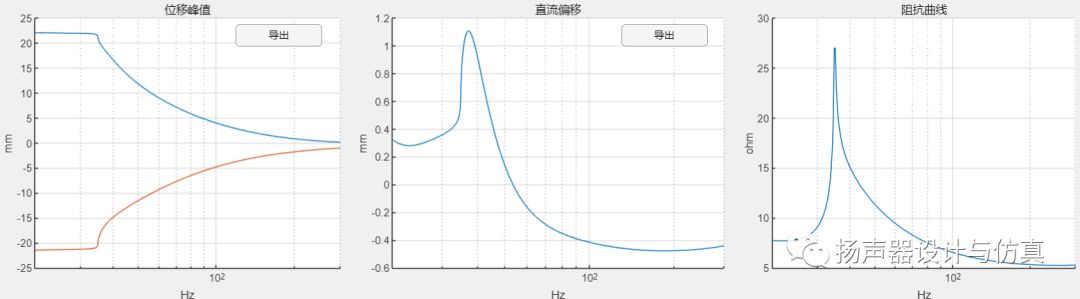

仿真出来的直流偏移小很多。
虽然样品还没最终做出来，但是我非常有信心可以解决改善这个问题。
当然，最根本的原因我没写出来。留作供思考。比如，为什么直流偏移是向上，而不是向下？即便上下完全对称。
