01
—
话题引入
话题来源于一次微信群的探讨。

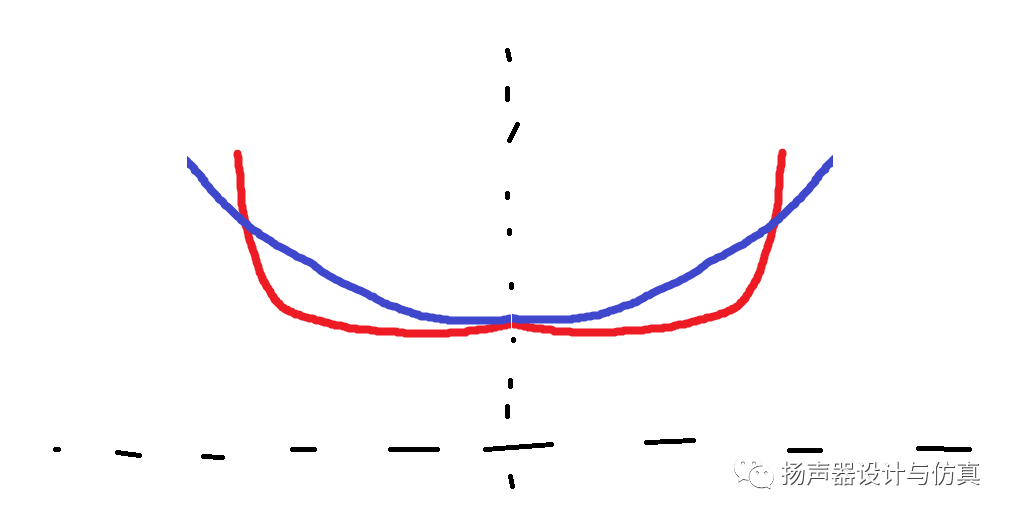

我引出了一个问题。比如说有两个同样产品，除了悬挂系统不一样，其余一样。下图中是两种方案的Kms(x)对比。大家觉得哪种更好？
请各位忽略我灵魂画手的画风。
假设图中最大位移就比较接近额定功率时候扬声器的最大位移。
02
—
谈论
在群里大家各抒己见，谈论算是比较热烈。
我个人倾向于蓝色方案。红色方案小功率状态下失真很低。但大功率下Kms在某个位移下急剧突变。会造成大功率下失真增加较多。
而且不只是二三次谐波失真的问题。可能会造成高次谐波增加。对人耳听感造成不适。
一个例子就是当弹波没限幅时，出现的扯边声。也有些叫“牛音”。折环被拉到极限就会出现Kms(x)突变。

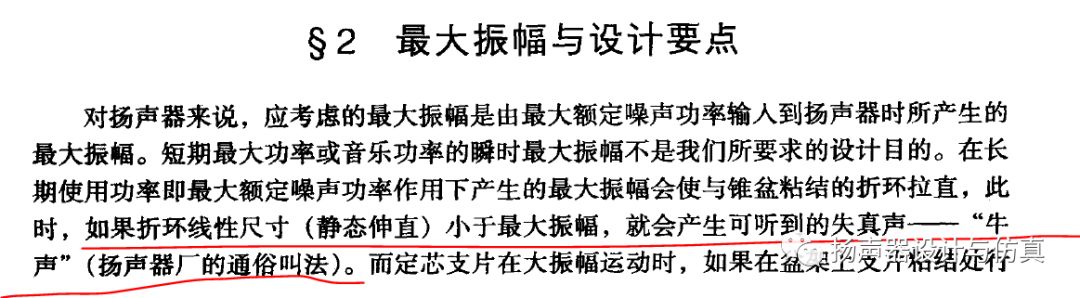

下图是俞锦元先生在他的著作《扬声器设计与制作》中的对这种现象的描述。
一般来说，常见的解决方案是增大折环冲程，或者减小弹波冲程，以避免这种异常的声音。
03
—
Klippel的说明

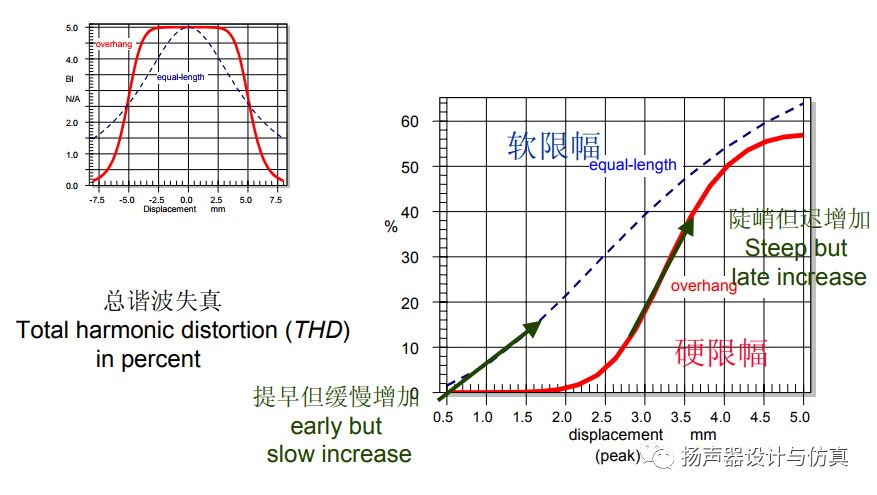

后来，有朋友在微信群里贴出了Klippel教授一份PPT中关于类似话题的探讨。

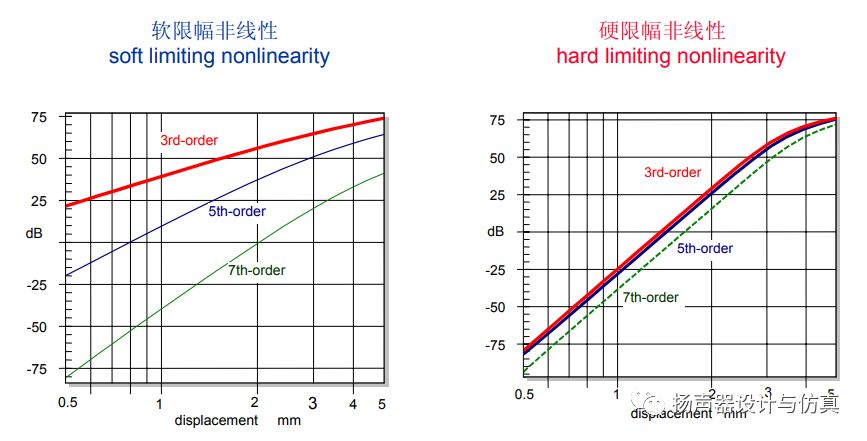

从图中可以看到。位移5mm以下，硬限幅三次谐波失真更高。如果高于5mm，有可能刚好会反过来。

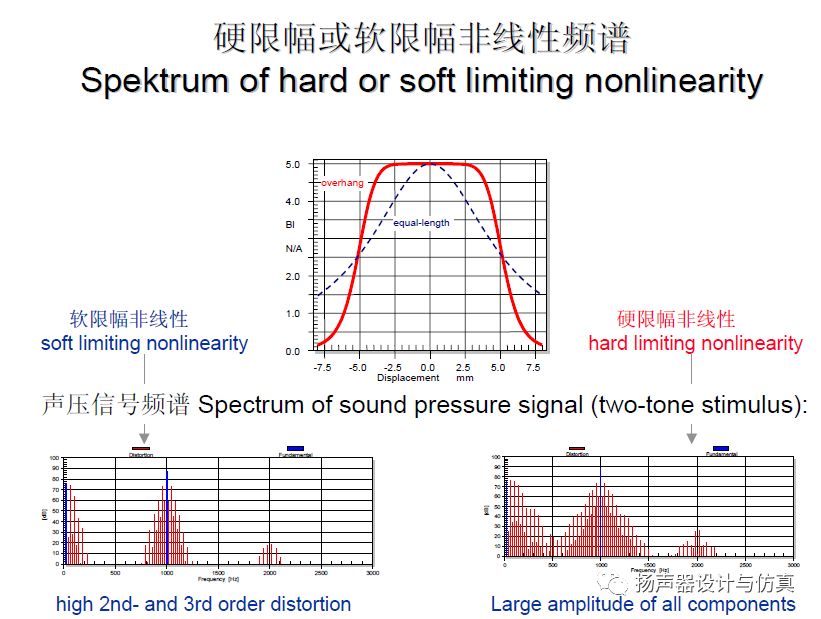

另外要注意的是，硬限幅在位移较大的时候，高次谐波会比软限幅明显高。这种现象对听感的影响是很明显的。
和前面我们的定性分析也是接近的。
严格来说，回到最前边的话题。软限幅和硬限幅并不能完全说哪一种最好。还是要结合产品的使用条件来进行判断。
这个话题主要是提醒大家善用非线性的分析结果。不是光把左右做对称，中间做平就行。需要多维度综合考量。
