评估号角扬声器的效率和灵敏度

本文首发于微信公众号「声学号角」

—

简介

仍然是之前介绍新AES大会的文中提到的一篇文章。

“Evaluation of efficiency and voltage sensitivity in horn drivers”（评估号角扬声器的效率和灵敏度）。
仍然是Alexander Voishvillo的汇报。重新评估了号角扬声器的效率和灵敏度。

按传统理解，当号角扬声器声负载阻抗等于音圈直阻时，输出效率最大为50%。

这样就可以得到效率最高时的相位塞入口的面积。

Sd/St即为压缩高音的压缩比。

但声辐射阻抗并不能仅仅等同于电阻，会随频率变化。

2004年 Don Keele 在AES 上发布了论文 “Maximum Efficiency of Compression Drivers”（压缩驱动器的最大效率）。

—

建模和测试

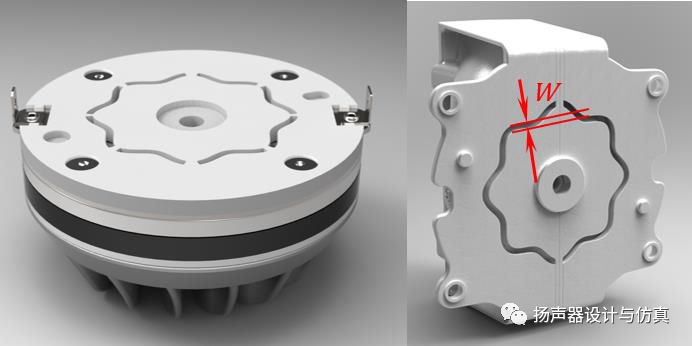

文中挑选了JBL一款压缩高音2432K来进行建模和测试。这款高音有用到JBL最新的线阵VTX A8和A12中。

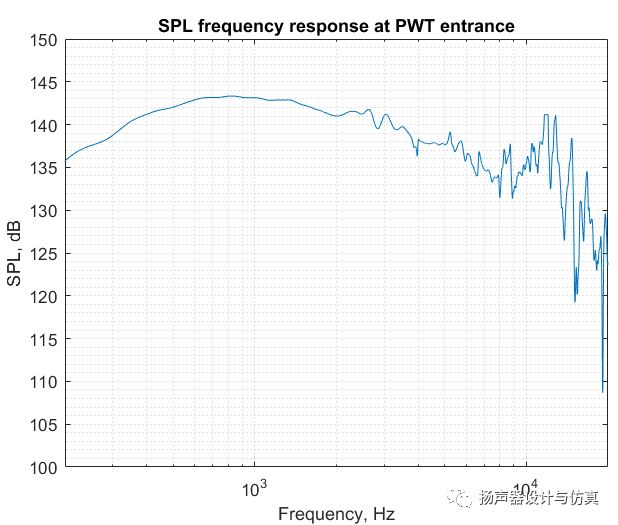

在行波管中实测的频响曲线

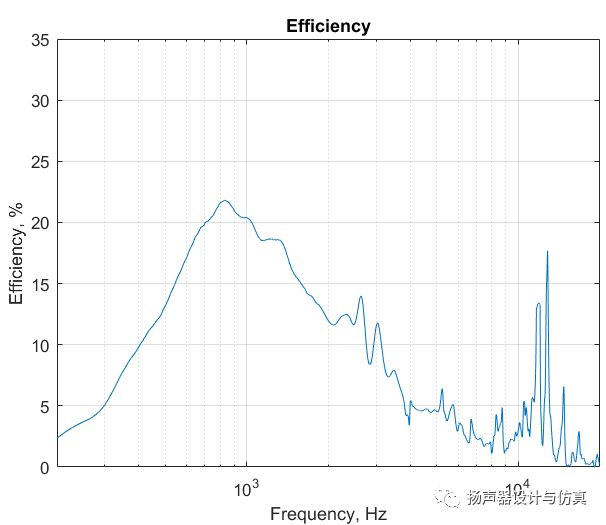

单元效率

单元的效率用输出声功率/输入电功率表示。

最大效率大致在820Hz附近，22%。

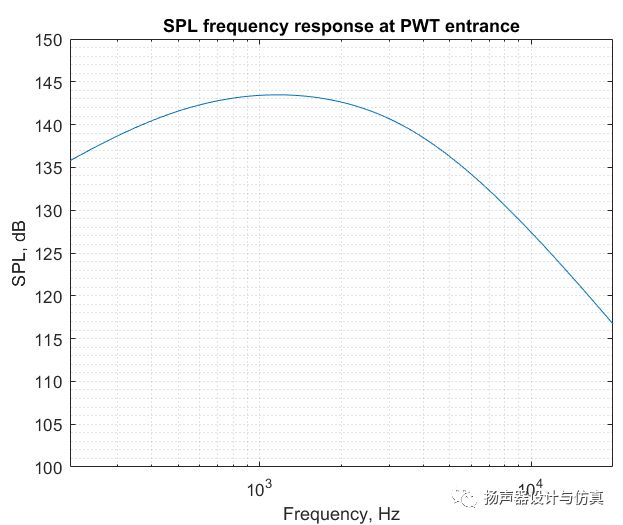

在行波管中仿真的频响曲线。和实测比较吻合。高频峰谷的差异，主要是没有考虑膜片的分割振动影响。

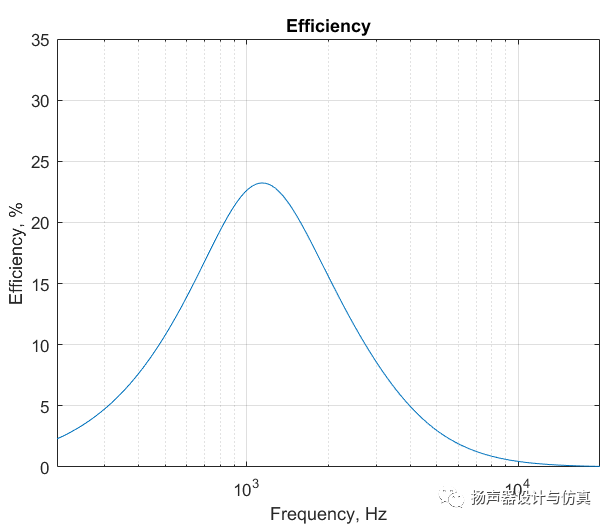

在行波管中仿真的单元效率。和实测比较吻合。

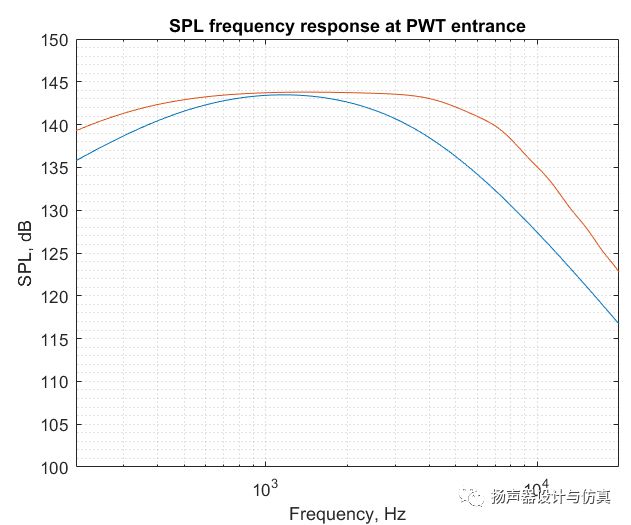

当把磁间隙中的B值从1.85T提升到最理想的2.2T时，在行波管中仿真的频响曲线如下图。所以一般来说，压缩高音需要尽可能提升磁间隙中B值。

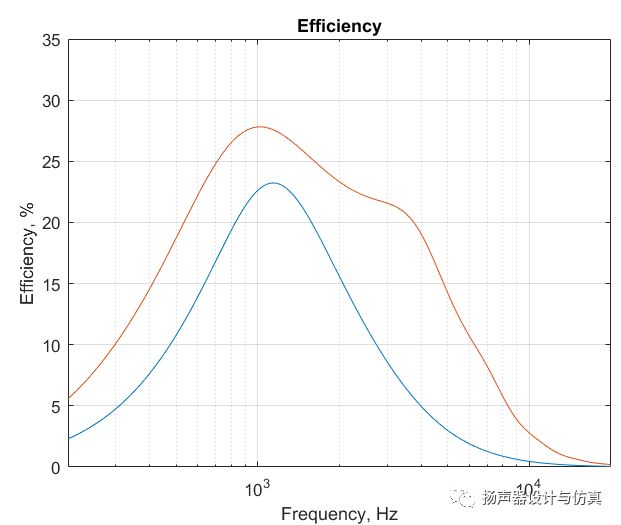

效率的差异
