01
—
简介
介绍最新AES New York 2018，145th International Pro Audio Convention
仍然是之前介绍新AES大会的文中提到的一篇文章。
“Characterization of Nonlinear Port Parameters in Loudspeaker Modeling”（倒相管非线性参数）
作者Doug Button是Harman的非常资深的工程师。论文中展示了一种估计倒相管非线性参数的新方法。指出倒相管的声质量和声阻是随箱内声压和管内风速变化的。并提出了测试相关非线性参数的方法。
02
—
建模
为便于建模，将倒相管的声质量Ma和声阻Ra近似定义为依赖输入电压。
圆柱形倒相管雷诺数
其中𝜌是空气密度，D是倒相管直径，𝜇是空气动力粘度，𝑞是体积流速。
一般认为Ry>4000为湍流。
装箱后振动系统的非线性动力学方程
针对倒相箱的声场有
03
—
测试

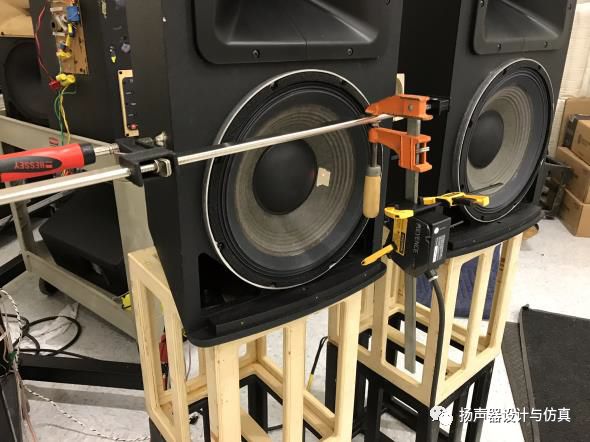

下图是一款音箱，有两个三角形出口的倒相管。

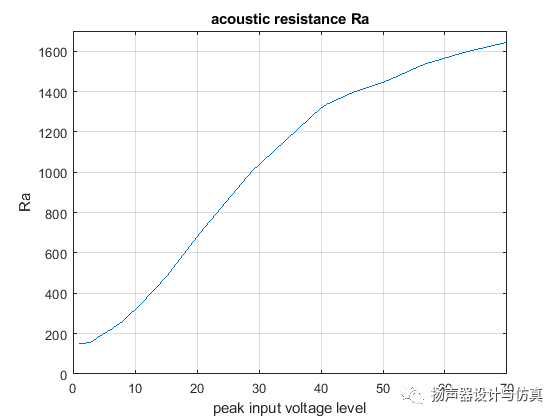

倒相管的声阻Ra随输入电压变化
倒相管的声质量Ma随输入电压变化

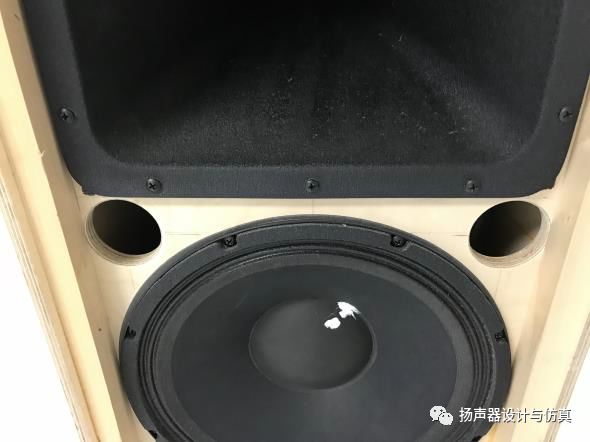

下图是另一款音箱，有两个圆形出口的倒相管。

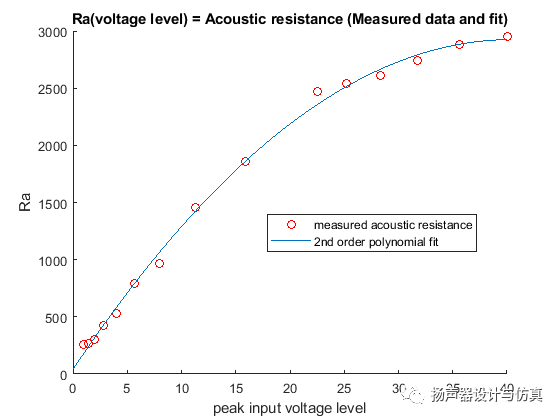

倒相管的声阻Ra随输入电压变化。可以采用2阶多项式拟合。

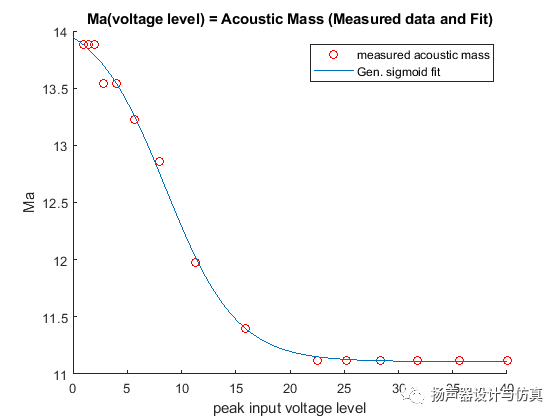

倒相管的声质量Ma随输入电压变化。可以采用Sigmoid函数拟合。
