01
—
新结构压缩高音
介绍最新AES New York 2018，145th International Pro Audio Convention
仍然是之前介绍新AES大会的文中提到的一篇文章。
“Horn Driver Based on Annular Diaphragm and the Side-Firing Compression Chamber”（基于环形膜片和侧面辐射腔体的压缩高音）
作者Alexander Voishvillo是JBL Pro的杰出工程师(Distinguished Engineer)。本次论文主要分享了一种新的环状压缩高音的设计。

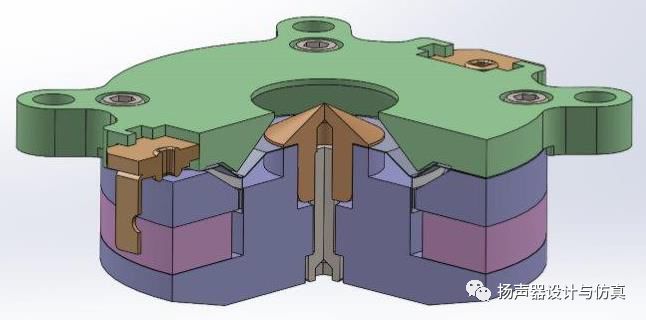

新结构剖面图
相对于传统结构会略简单。对相位塞部件的精度要求也会相对低一些。
02
—
对比不同侧面辐射前腔

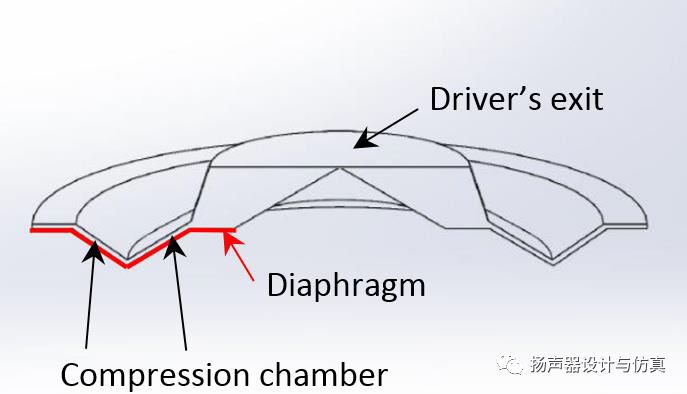

下图是最终选定的前腔空气模型。大概一半的膜片是直接辐射的。

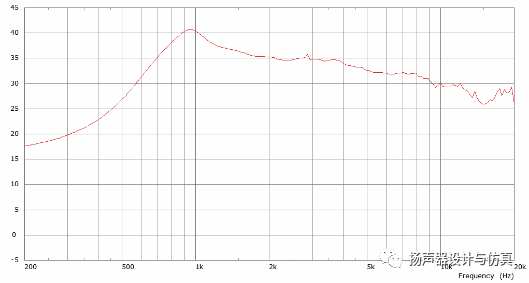

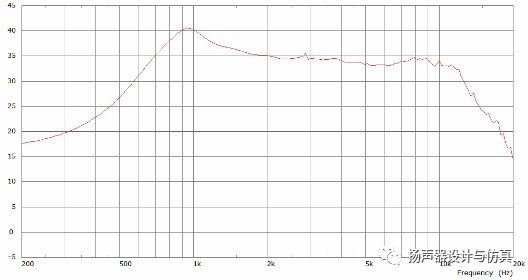

仿真带一个标准Holland-Newell号角的远场频响曲线

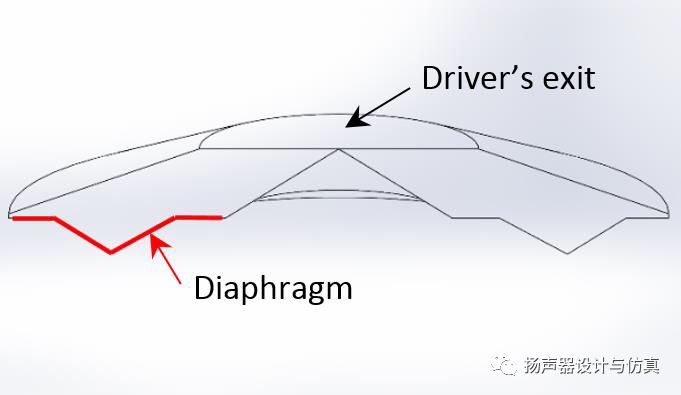

前腔全部打开，膜片直接辐射

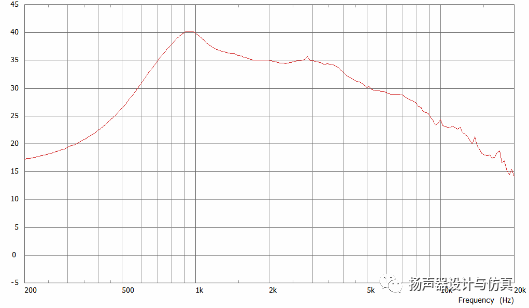

仿真带号角的远场频响曲线
从3kHz开始频响持续下跌的原因是膜片不同位置振动辐射的声波相位干涉造成。

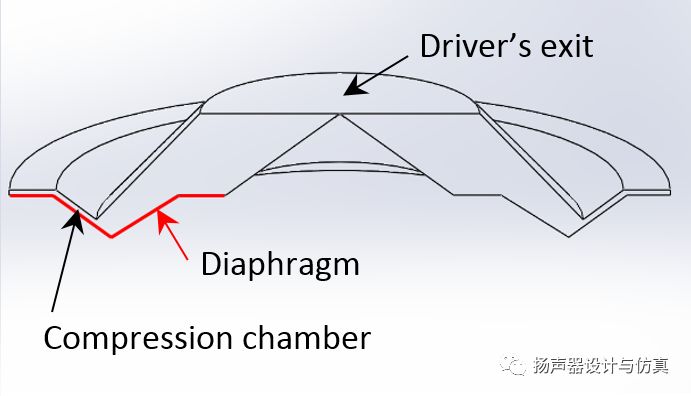

前腔局部打开，膜片小部分直接辐射
仿真带号角的远场频响曲线
从11kHz开始频响快速下跌，的原因是膜片不同位置振动辐射的声波相位干涉造成。

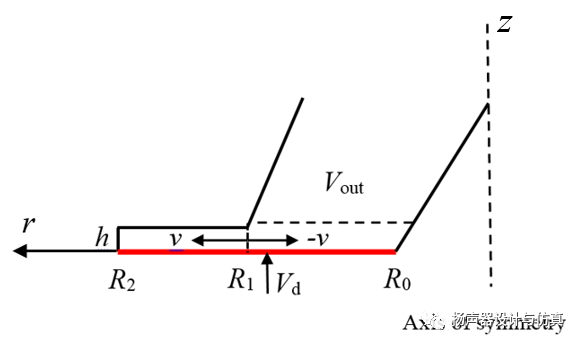

文中还做了一些细致的理论推导，感兴趣的朋友可以自行查阅。

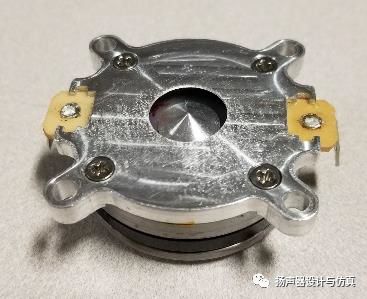

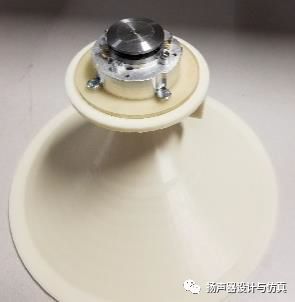

最终的实际产品和测试用到的号角
