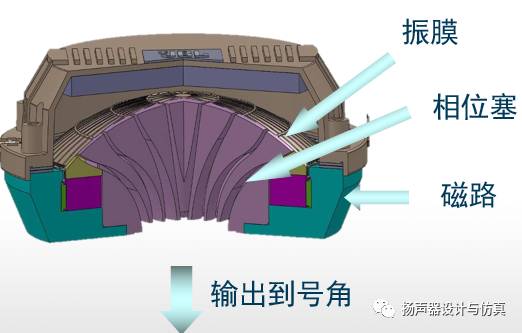

压缩高音结构
目前主要的两种压缩高音结构：

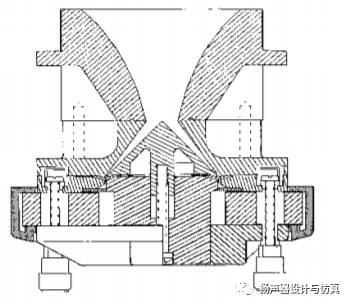

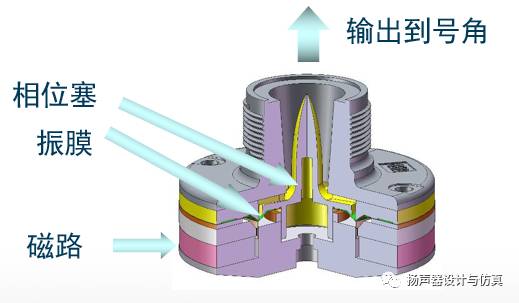

向后辐射球顶振膜压缩高音。
振膜材料以纯钛模或钛模+复合边为主。
向前辐射环状振膜压缩高音
振膜材料以PEN，Kapton等材料为主。
02
—
模态抑制法
之前的文章谈了常规相位塞设计的思路和规范。最后也提了一嘴模态抑制法。
- Bob Smith 1953
“An Investigation of the Air Chamber of Horn Type Loudspeakers”

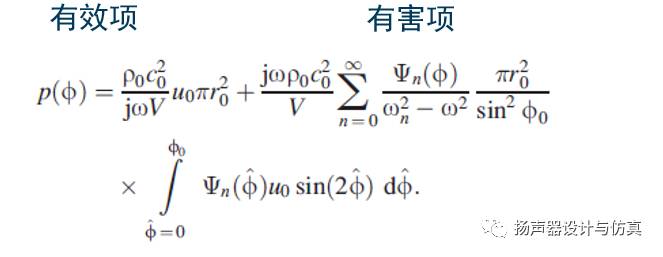

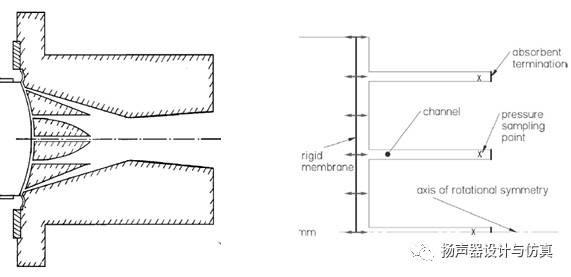

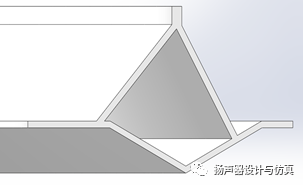

建立了圆柱坐标系下，薄平板空气腔体的模型。得到柱坐标系下腔体行为的解析解。

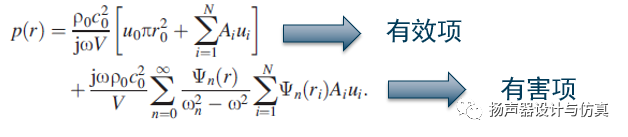

使得有害项相互抵消，即完成了前腔共振模态的抑制。模态抑制之后，前腔共振模态仍然存在，只是在相位塞通道输出时，各通道的影响相互抵消。
- Mark Dodd and Jack Oclee-Brown 2008
“New Methodology for the Acoustic Design of Compression Driver Phase Plugs with Concentric Annular Channels”
将模态抑制法推广的球坐标系下薄圆顶形空气腔体模型。这种模型更接近实际工程使用的产品。
- 贡玉昌， 张志良 2014
“压缩驱动单元中声波本征值问题的解析解”
在球坐标系下解析求解了压缩驱动单元中振膜和相位塞间空腔内声波的本征振动问题。得到了近似的解析解。
- Alex Voishvillo 2016
“Compression drivers’ phasing plugs – theory and practice”

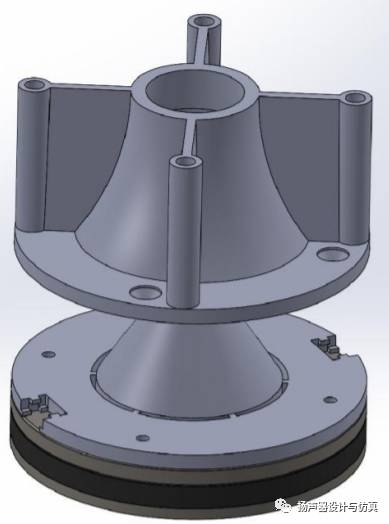

将模态抑制法引入向前辐射环状振膜压缩高音开发中。

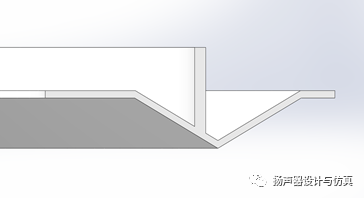

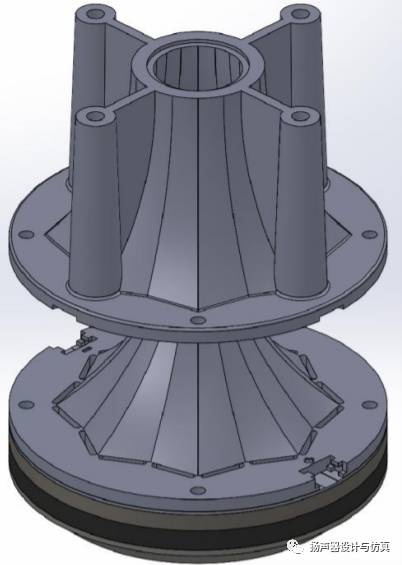

并提出采用弯曲状相位塞入口取代传统圆环状相位塞入口来部分抑制模态。

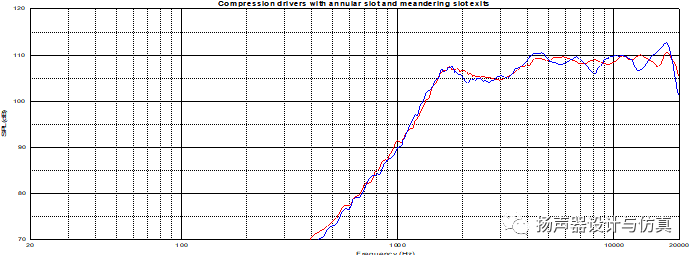

下图蓝色传统圆环状相位塞入口，红色弯曲状相位塞入口。红色的频响曲线明显平滑很多。
模态抑制法推广的主要困难在于数学计算非常复杂。并不是简单的加减乘除。感兴趣的做压缩高音同行可以去找对应的论文学习。就我所知，国内很少有公司在应用模态抑制法开发压缩高音。希望一起提高。
