01
—
衍射的频域仿真
非无限大声场边界会产生声衍射，从而对扬声器的辐射阻抗产生影响，影响远场的频响曲线。

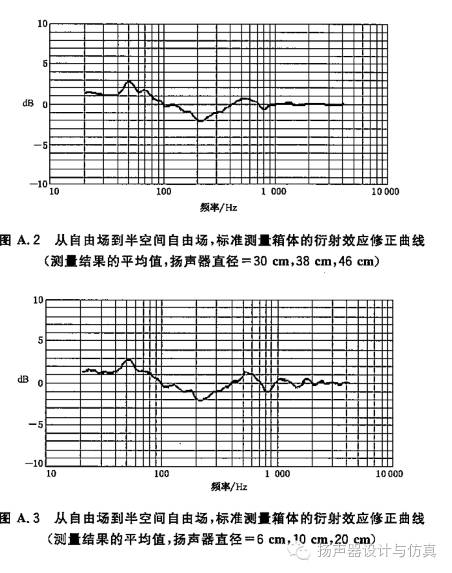

以下是2011年的国标“扬声器主要性能测试方法”中标准测试箱体的衍射修正曲线。

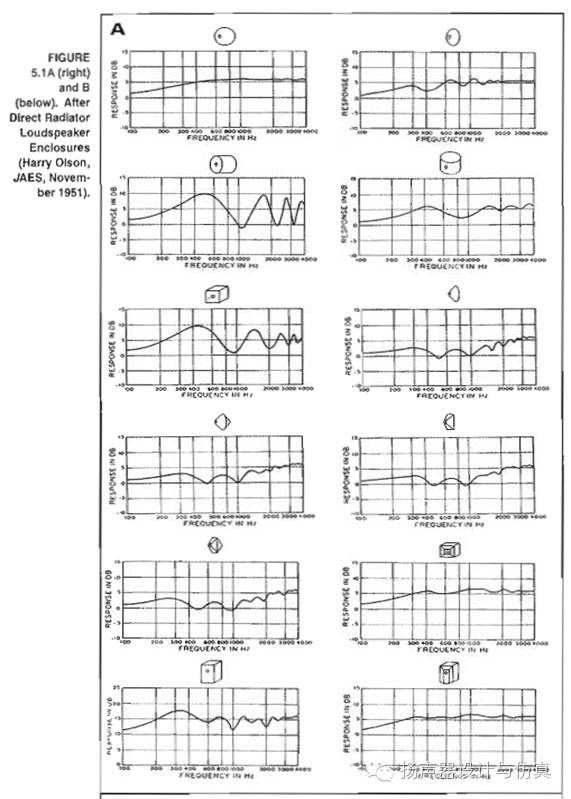

对不同箱体的衍射效应的定量的描述，很多资料上都有提到。

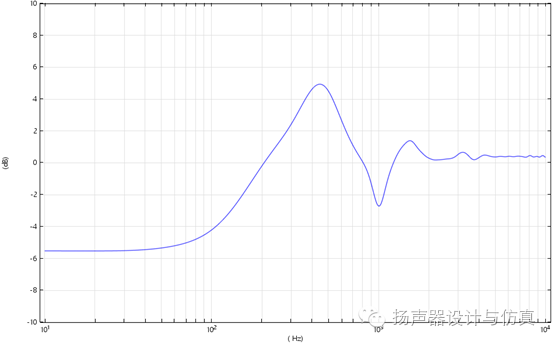

仿真拟合出无限大障板和实际箱体的响应差异
02
—
衍射的时域仿真
在频域中应用的有限元方法可以发现衍射效应。但是激励信号主导声场，所以分离出衍射的影响是很困难的。
时域仿真可以克服这些问题，实现声场的及时分离。 本文演示如何使用时域有限元分析来模拟音箱的衍射。

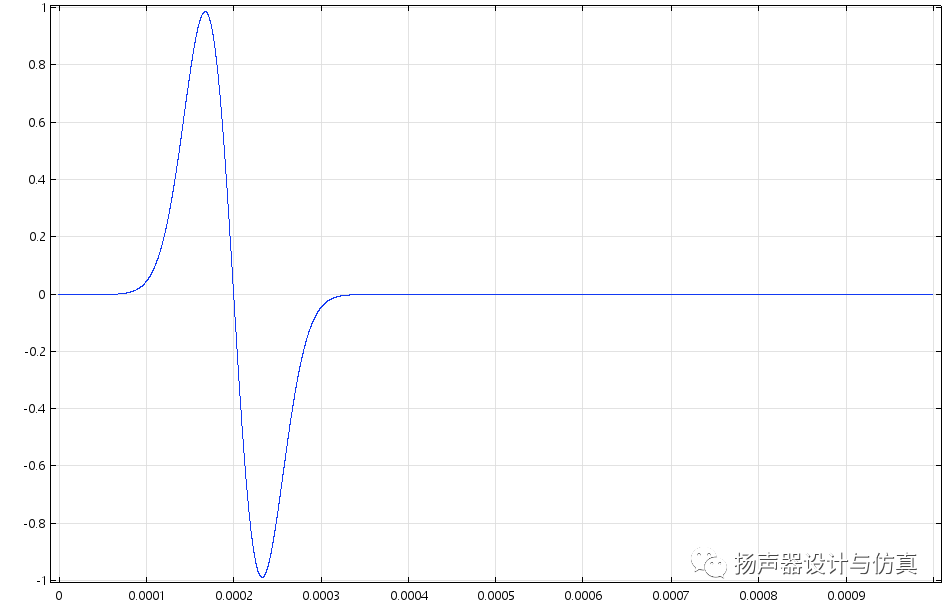

给产品一个单周期高斯脉冲作为激励

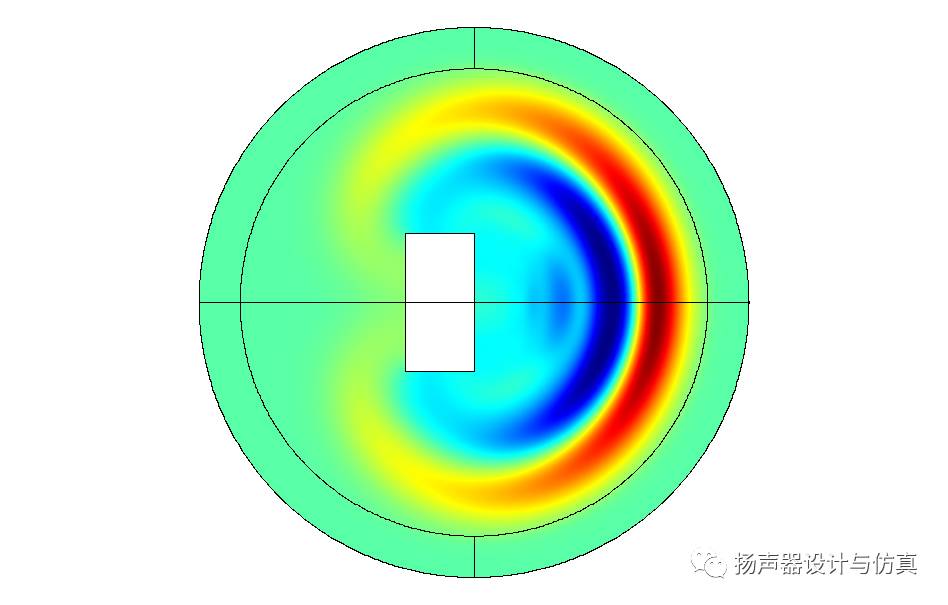

- 声场时域响应分布

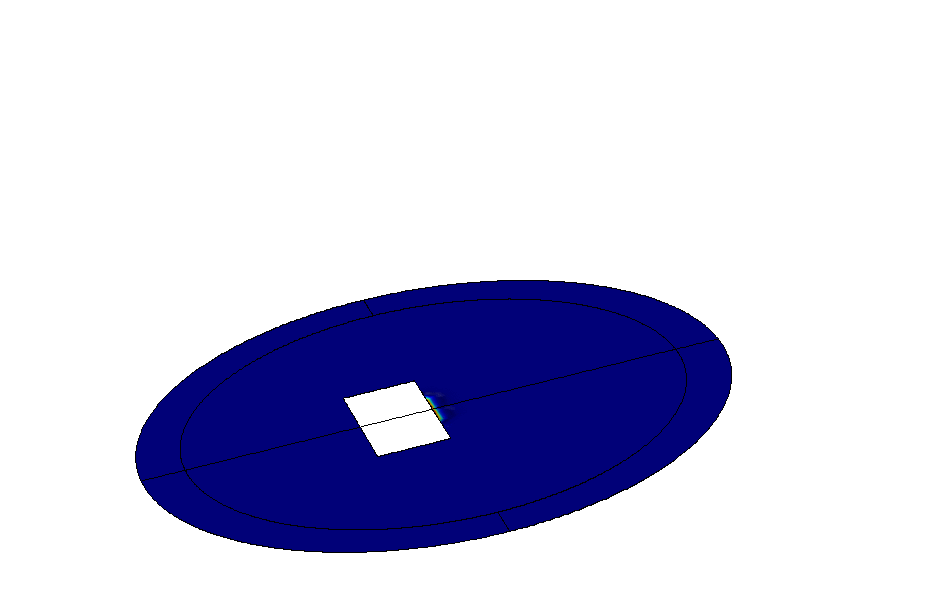

方形音箱

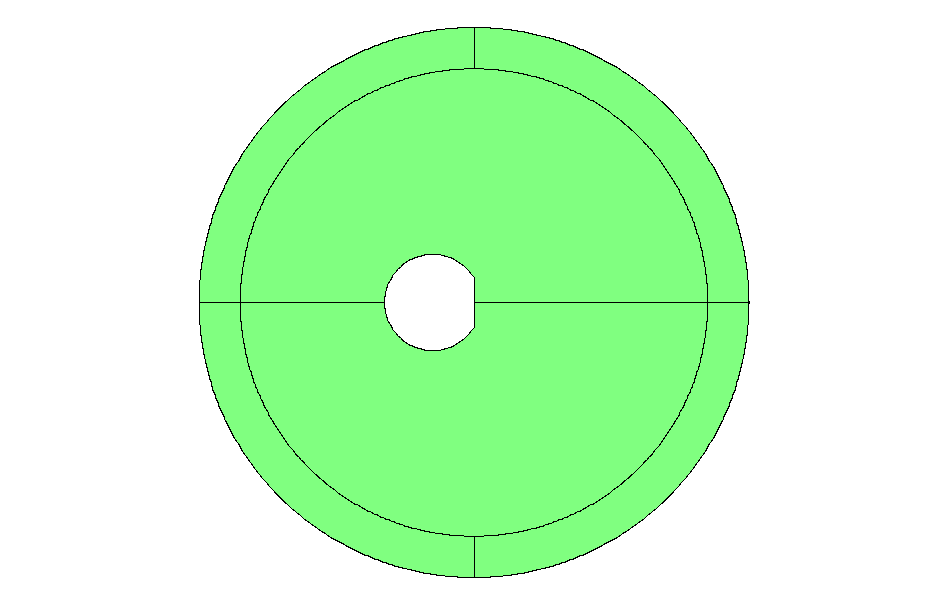

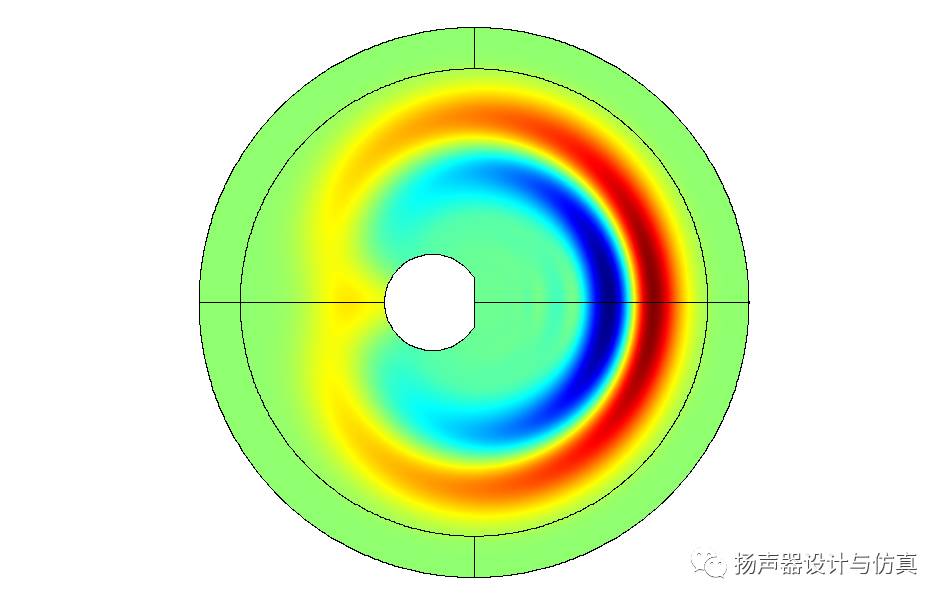

球形音箱
可以看到方形音箱边角衍射比球形明显

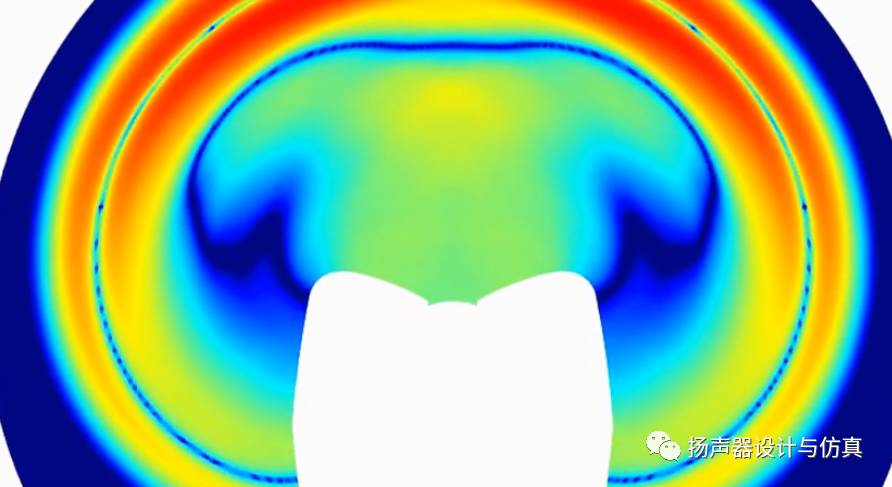

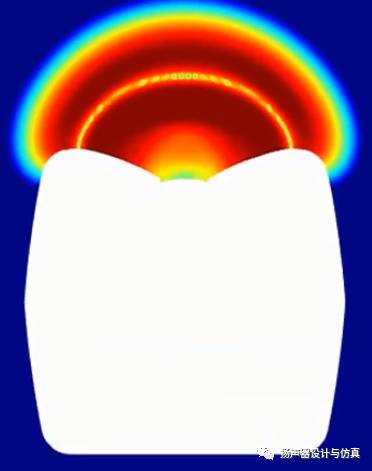

其他产品

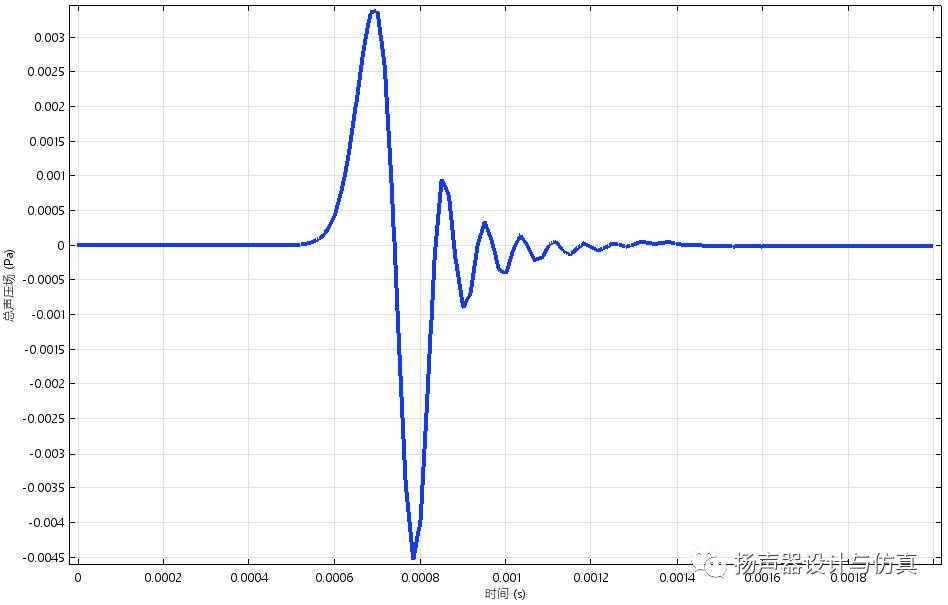

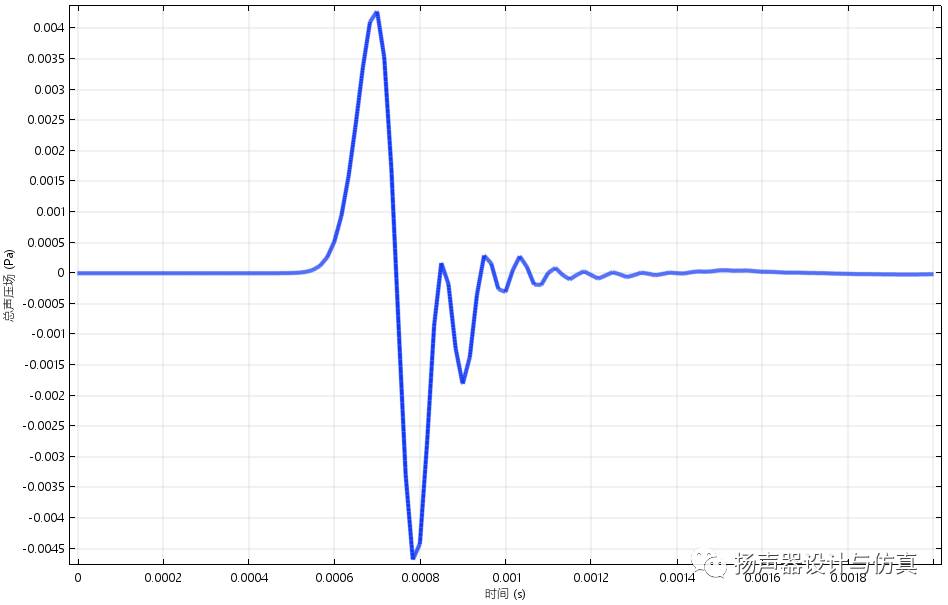

- 箱体正前方0.17m处响应曲线
方形音箱
球形音箱
可以看到方形音箱波形不够完整，幅度相对较大

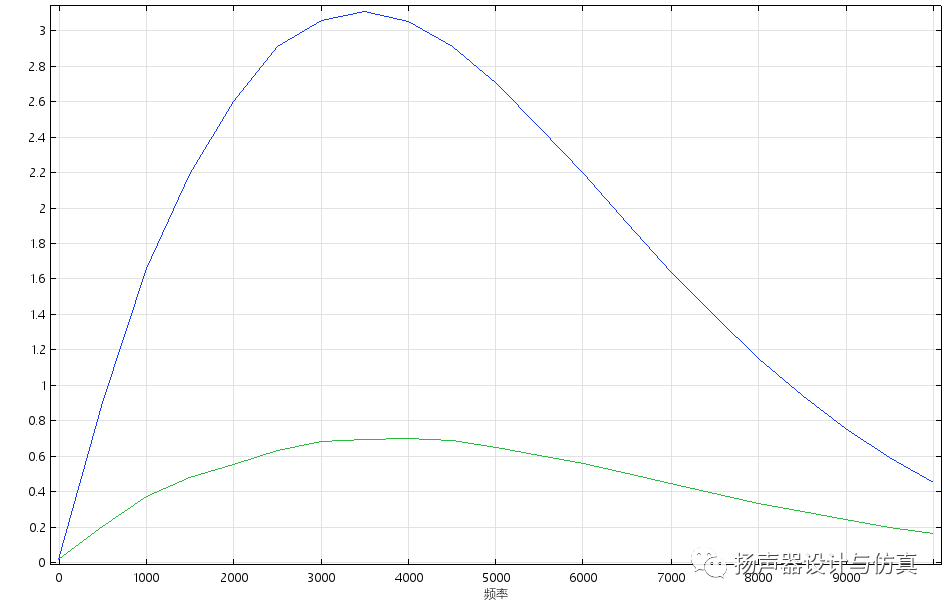

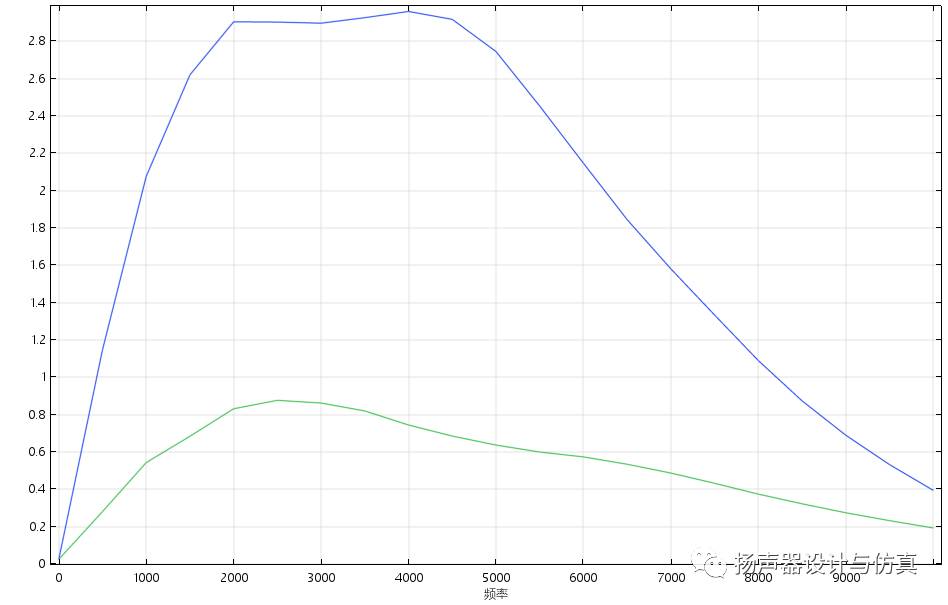

- 频域结果
蓝色是激励信号，绿色是衍射影响
方形音箱
球形音箱
方形音箱受到衍射影响更大
