分频器用的电阻和电容，一般都是选用现有的规格，其数值是预先固定好的。电感则可以根据实际需求进行设计和调整。
分频器用的电感线圈，需要满足直阻尽可能小，电感和频率/电流等输入无关特性。需要综合考虑直阻，对频率敏感程度，对电流敏感程度（磁饱和，失真），成本等等。
电感的理论计算有不少公式，但很难非常精准。尤其是如果有铁芯或者铁氧体芯等就更复杂了。 且电感一般和频率等相关。一般都是实测1kHz附近的电感。
电感量的偏移会造成分频点偏移，从而影响扬声器系统整体频响曲线和失真。
可以采用有限元的方法来计算电感，并对比验证不同种类的电感之间的差别。也采用1kHz附近的电感。
一、铁芯电感

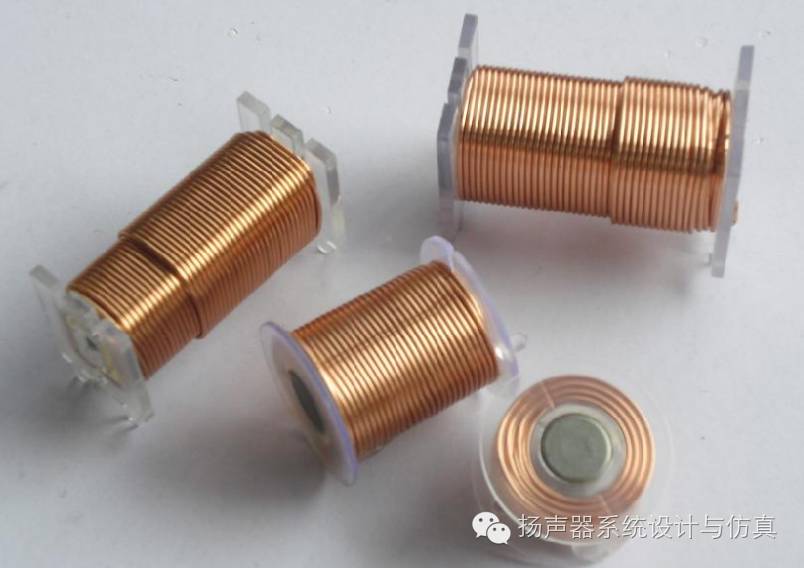

铁芯磁导率和输入相关，且磁饱和点低，容易产生失真。

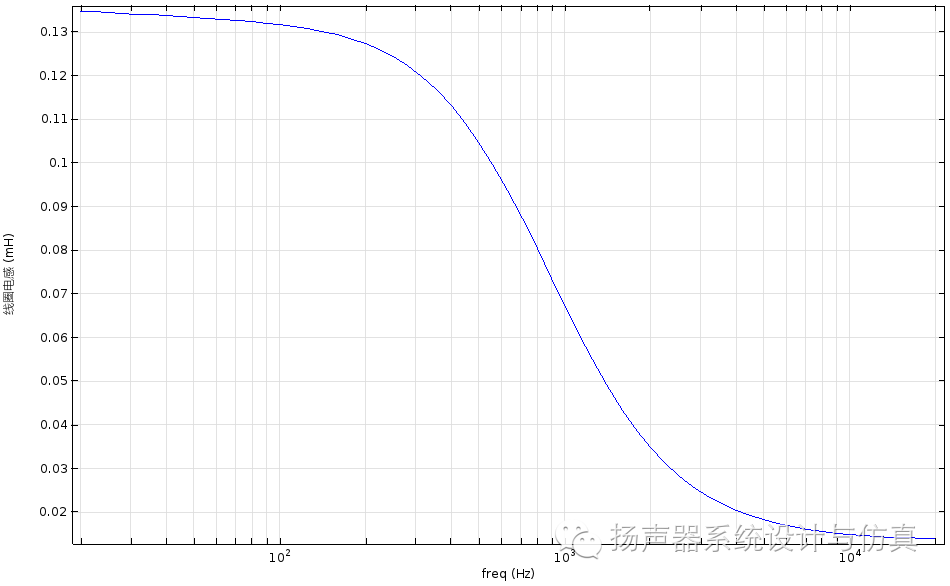

铁芯电感的电感值随频率变化非常大。

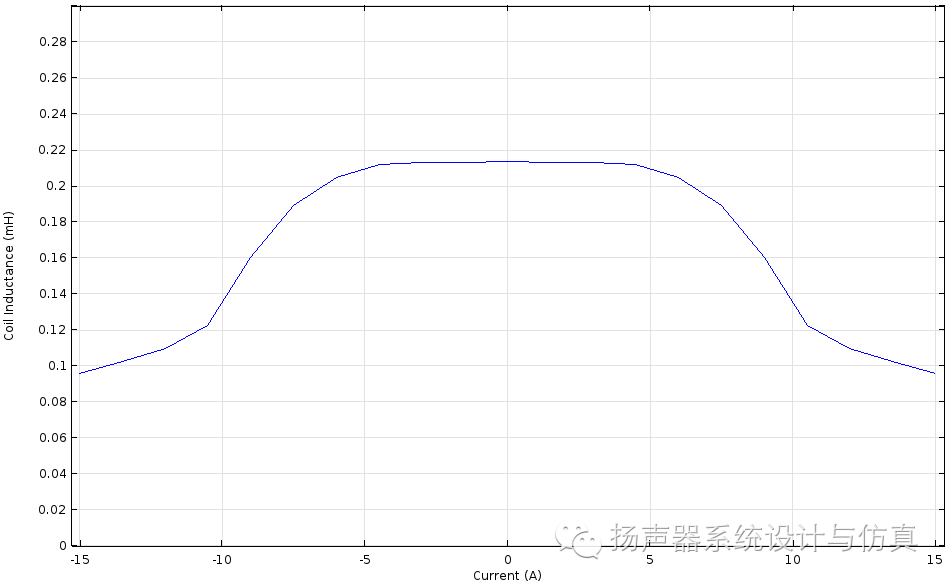

铁芯电感的电感值随激励电流变化。变化和电流方向无关。
二、空芯电感
一般自己DIY使用比较多，实际批量产品较少用。因为成本相对其他电感高不少。

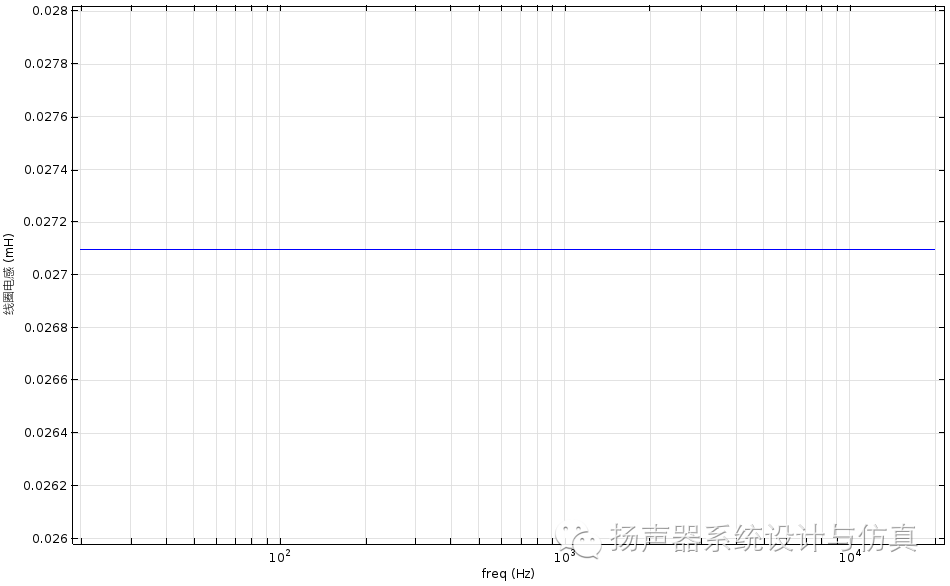

空芯电感的电感值随频率变化很小。

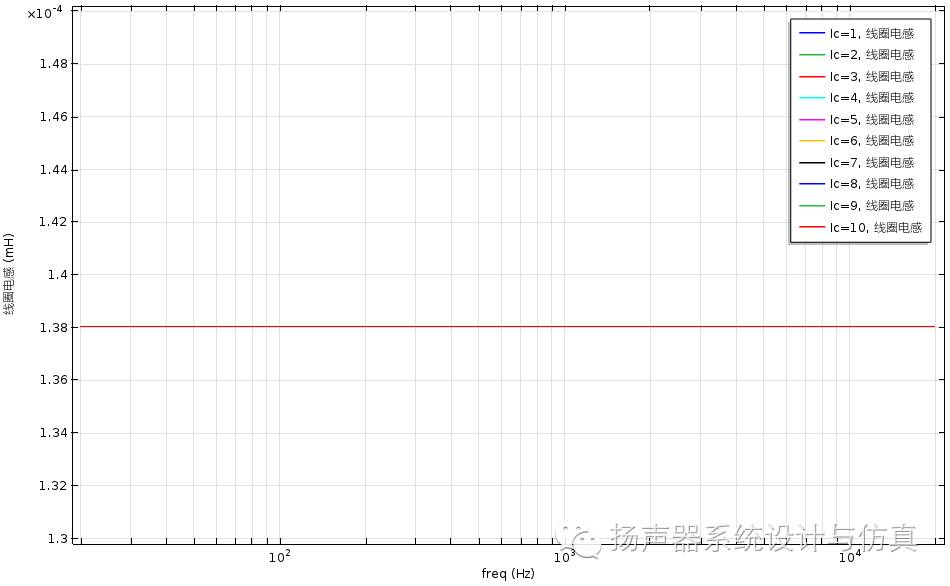

空芯电感的电感值随激励电流变化很小。
三、铁氧体芯电感
同样的电感，圈数减少。或者说同样的圈数，可以获得更大的电感（同样情况下，文中提到的几种电感中，铁氧体芯电感的值最大）。 节约铜线，降低成本。 但当电流较大时，容易磁饱和。
四、硅钢片芯电感
非常理想的硅钢片芯电感，相对于空芯电感可以增大电感值。且受频率和电流影响较小。
五、其他电感
其他种类的电感在分频器上使用比较少，就不一一探讨了。
