子模型是得到模型部分区域中更加精确解的有限单元技术。
使用情形：用户关心的区域，如应力集中区域，网格太疏不能得到满意结果，而对于这些区域之外的部分，网格密度已经足够了。
原理：子模型方法又称为切割边界位移法或特定边界位移法。切割边界就是子模型从整个较粗糙的模型分隔开的边界，整体模型切割边界的计算位移值即为子模型的边界条件。子模型基于圣维南原理。

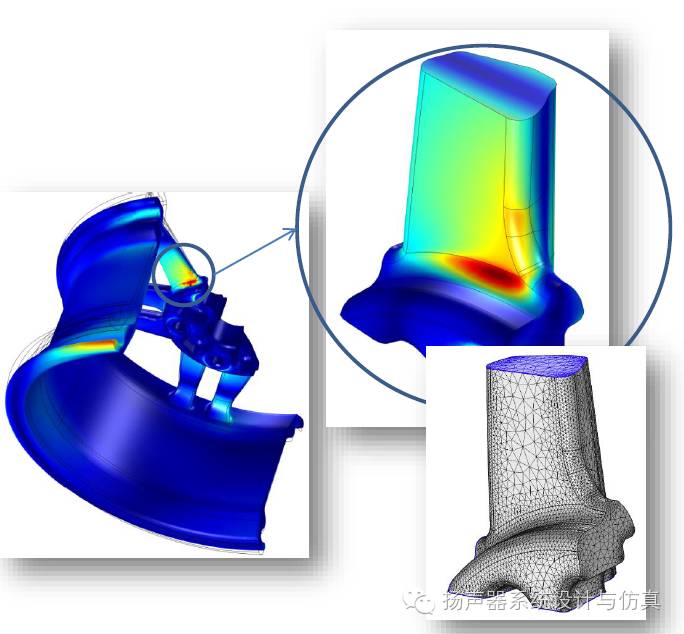

由于模型尺寸问题，应力集中问题无法解决。
解决方法：
- 分析包含网格的全局模型得到对应的位移场分布
- 创建关系区域的局部模型，得到1中的变形作为边界条件，以便精确求解

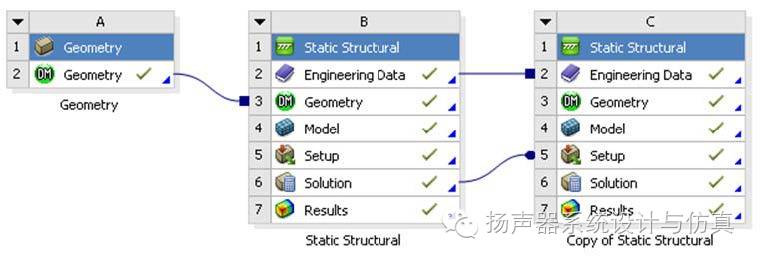

使用ansys Workbench 可以共用材料参数，传递结果。将全模型的solution链接到子模型的setup中。

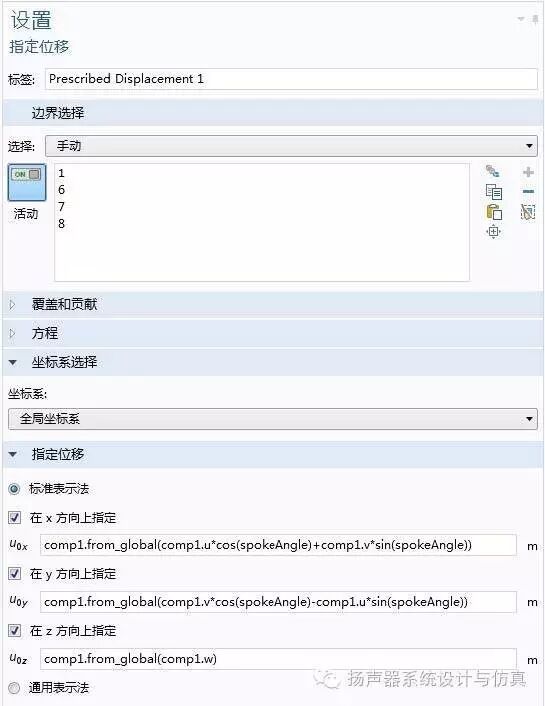

使用Comsol也可以做类似的操作，设置参考下图
