网格划分技巧

本文首发于微信公众号「声学号角」

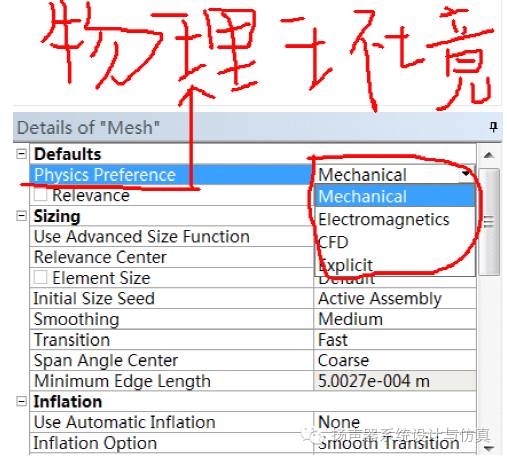

1.定义好物理模型.

所选择的网格单元类型和判定准则会随设置发生变化。顺便说一句，目前Ansys Workbench可以通过插入命令流来进行修改底层网格单元，或者其他深层次的设定。Comsol好像压根没有供用户选择网格单元的余地。

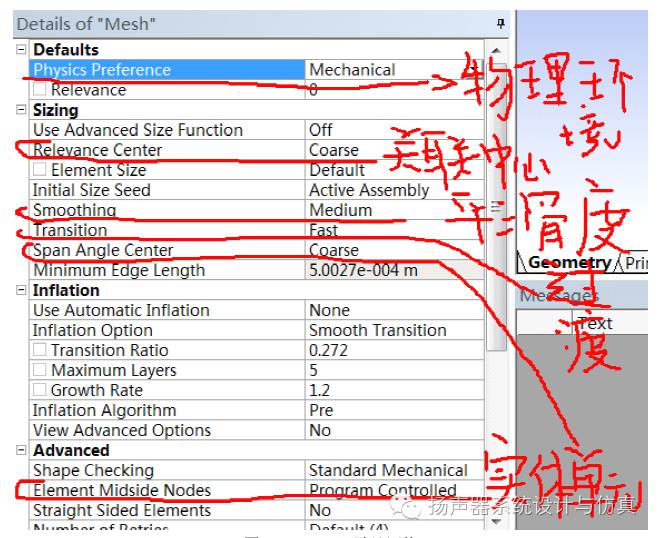

ansys workbench：

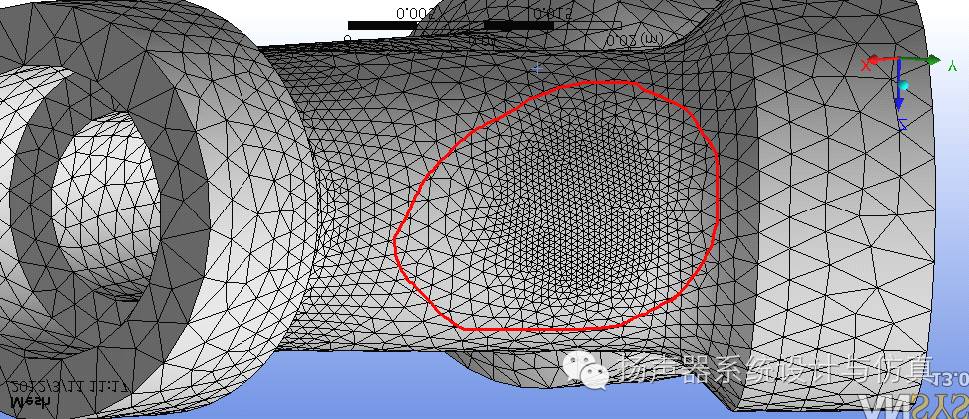

2.局部加密

ansys workbench ：

影响球

3. 网格数统计和网格质量

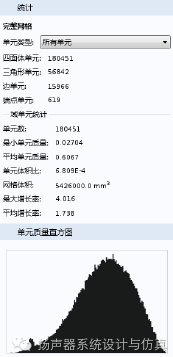

Comsol：

网格设置下有个统计按钮

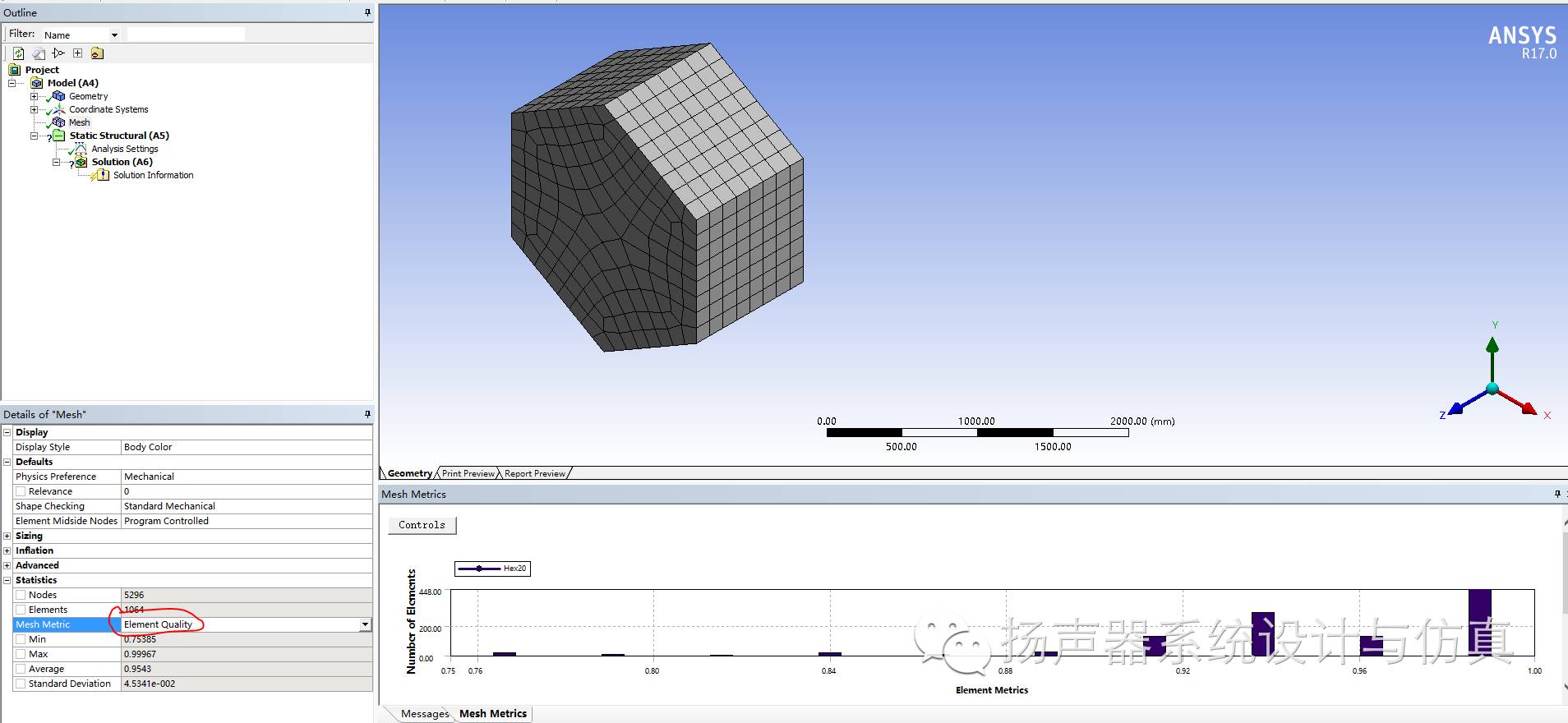

Ansys Workbench：

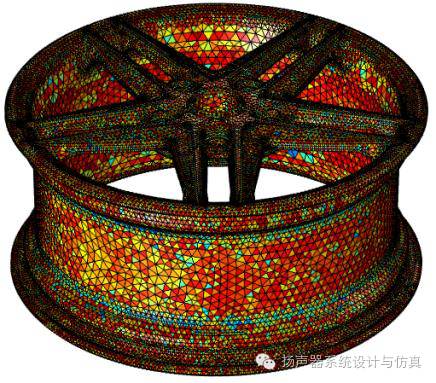

4. 网格质量可视化

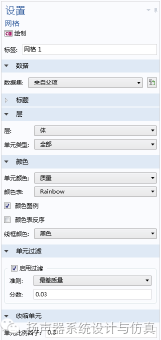

Comsol：

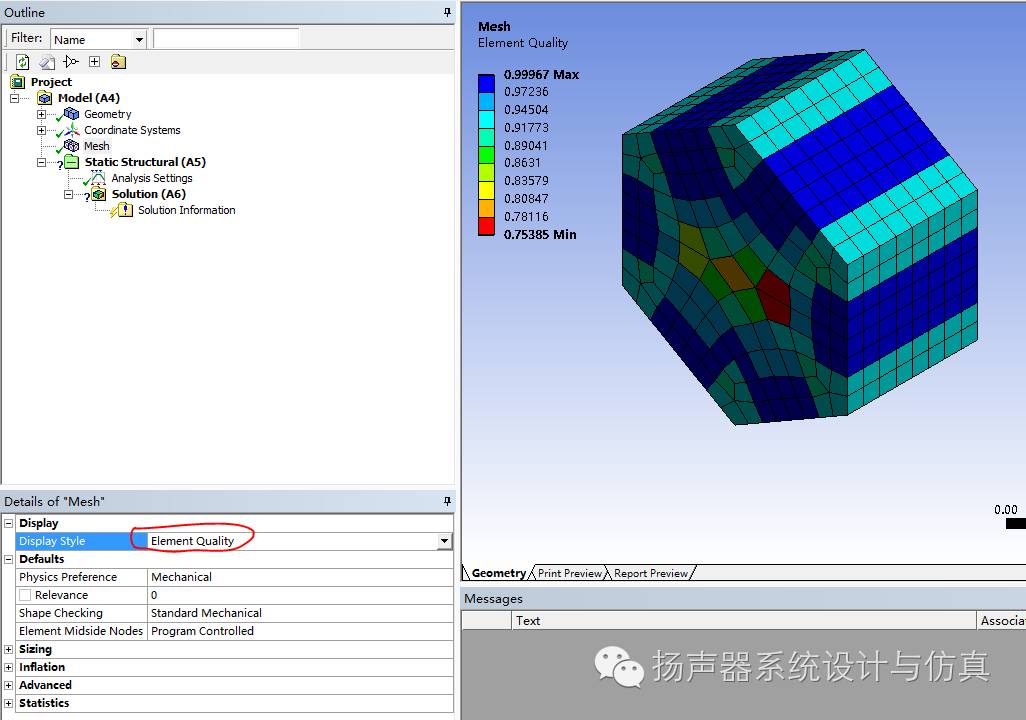

Ansys Workbench：

5.网格反转

目前常用的都是高阶网格单元，带中间节点的。如果划分不好，容易出现网格反转。网格反转示意图如下。

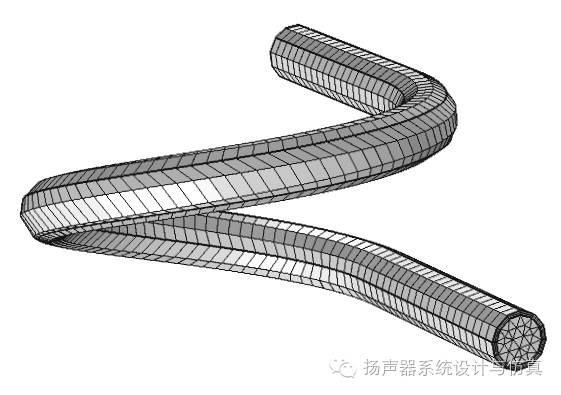

6.网格扫掠

可以类比画3d图的扫掠。能得到更规整的网格。

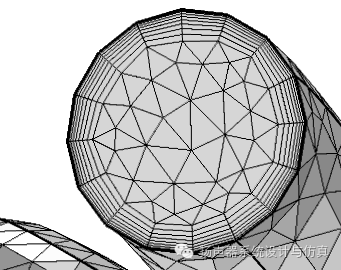

7.边界层网格

在指定的边界上加密，尤其在CFD中常用。
