扬声器有效辐射面积Sd的仿真探讨

本文首发于微信公众号「声学号角」

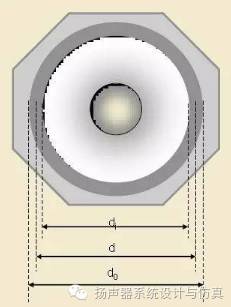

之前有提到扬声器有效辐射面积Sd可以用Klippel Scanner测试得到，而且只是说用折环中间一半进行计算是不对的，尤其对微型扬声器/高音/压缩高音等小口径扬声器。但并没有提到具体大致的折环参与的有效辐射面积比例有多少。所以今天就探讨下。

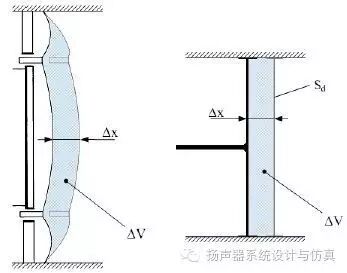

其仿真计算的原理就是将振膜整体运动移动的空气体积△V，除以其△x，即得到振膜的等效Sd。不同频率下的Sd是有差异的。

详细情况可以参考——

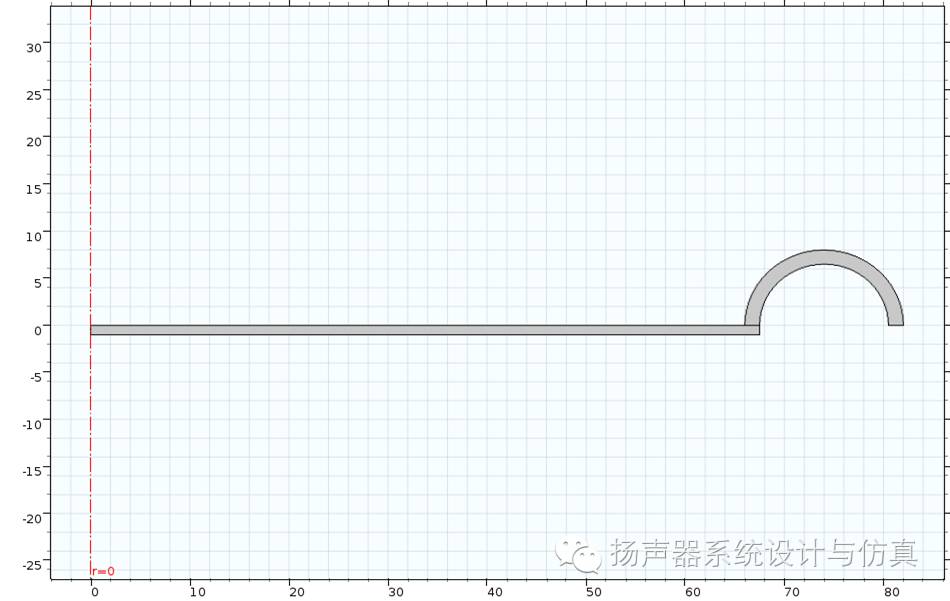

为计算方便，模型采用简化版扬声器音盆组，不带胶水和粘接面的模型。

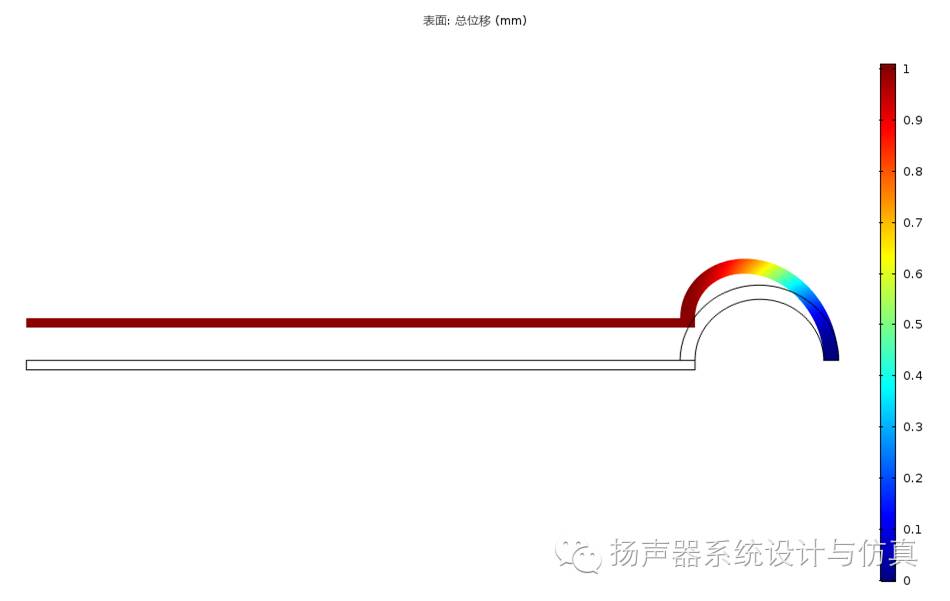

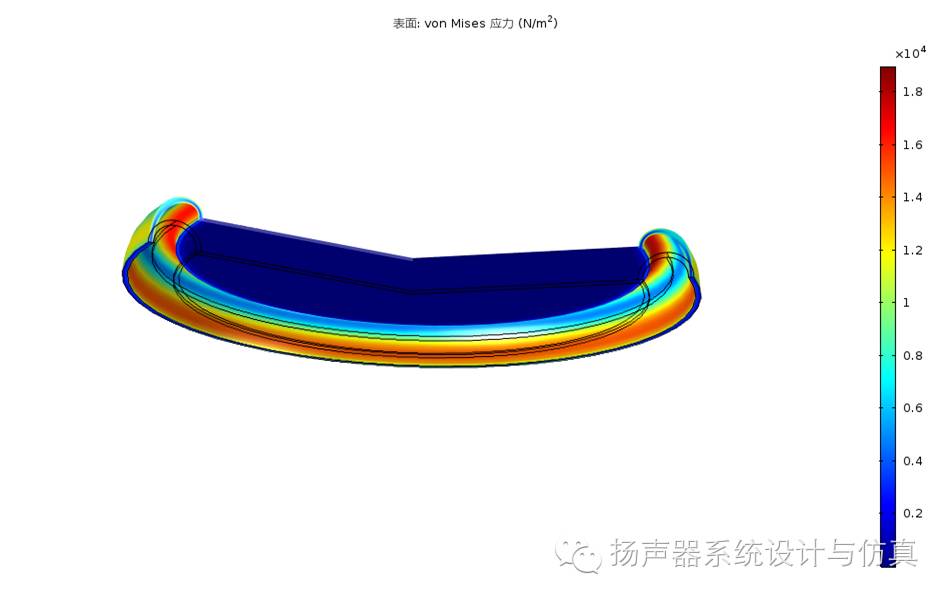

给音盆加载一个1mm的位移

计算就是用振动面的位移积分/位移，得到其有效辐射面积。折环参与辐射的面积超过1/2。

需要注意的是，不同形状折环的有效辐射面积是会有所差异的。感兴趣的可以自己试试看。数学功底好的，也可以尝试下看能否得到比较规整折环的有效辐射面积的解析表达式。

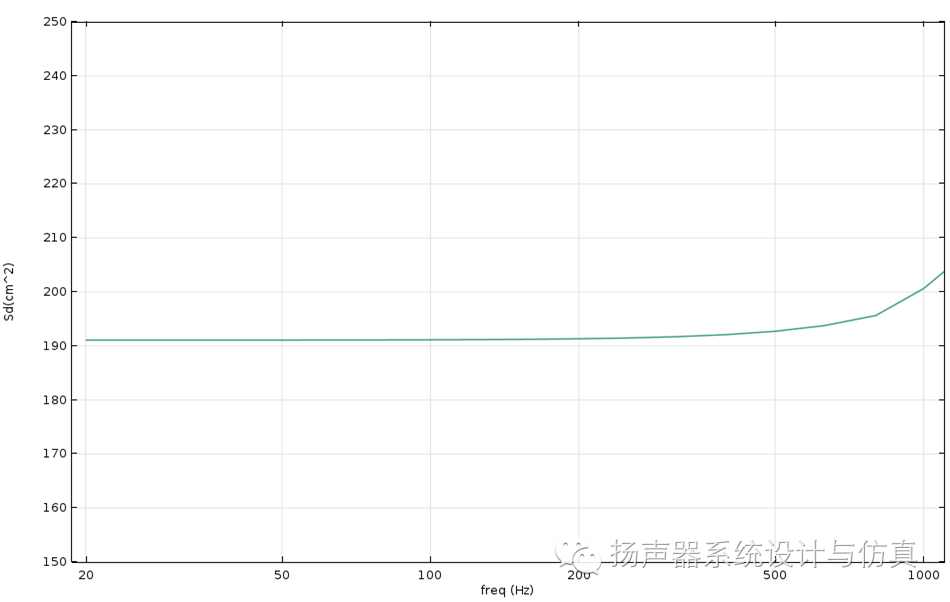

扫频结果如下
