之前设计过一款低音扬声器单元，使用在闭箱中，箱体容积对比单元的Vas非常小。当时那款产品采用的是凹橡胶边，平板盆。在做可靠性功率试验时橡胶边破损。

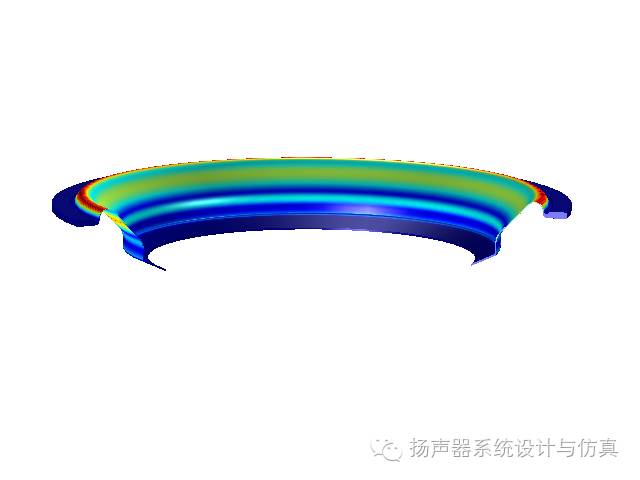

经过调查，排除掉橡胶边因本身应力过大导致破损等等原因。    同时，发现一个比较奇特反常的现象，橡胶边在运动过程中产生异常形变。类似下图。

上图以及后面的案例均为非真实产品，仅作为示范说明。

初步怀疑异常形变的来源是闭箱内外的压力差。  想通过仿真来复现此现象。

很直接的想法是用流固耦合的方法来做。不过计算很容易不收敛，且计算规模非常大。所以最终考虑采用等效的空气压力来简化计算。

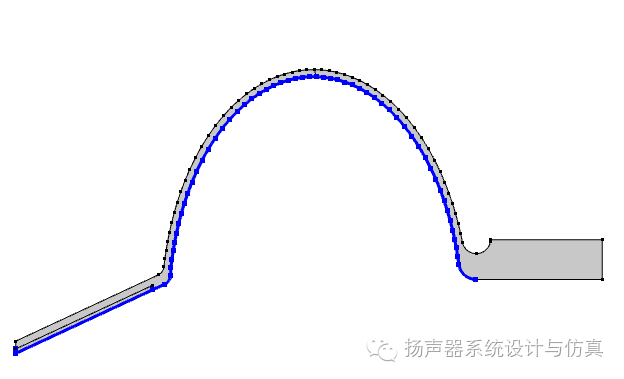

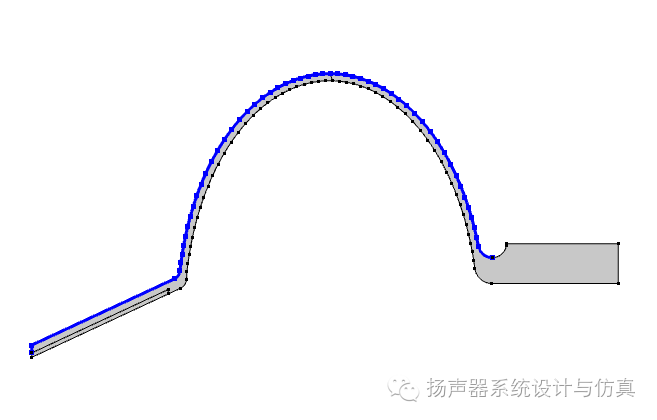

定义好橡胶边内外受到的空气压力（位移相关）。除静止状态外，内外存在压力差。

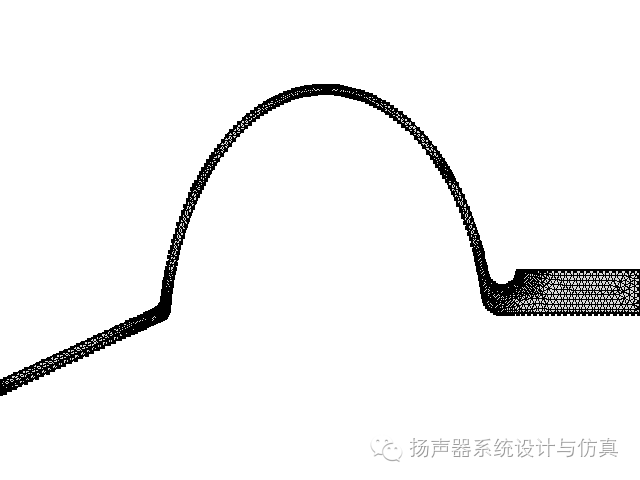

由于这是个强非线性过程，所以需要将网格划分得略细一些。   尤其注意转角处的网格划分，避免非真实情况的应力极度集中。

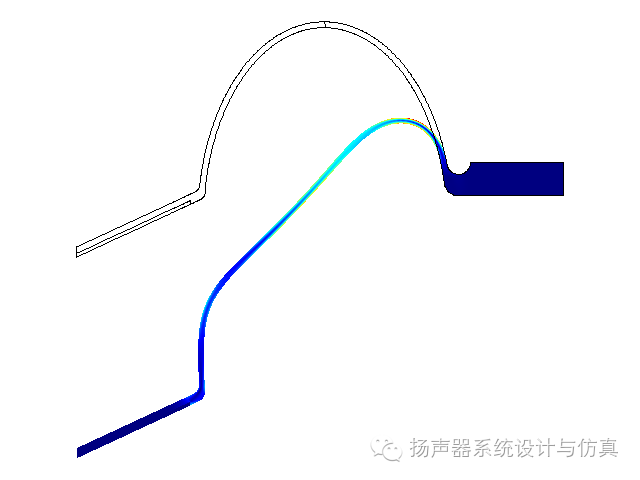

在纸盆处加载位移或者力

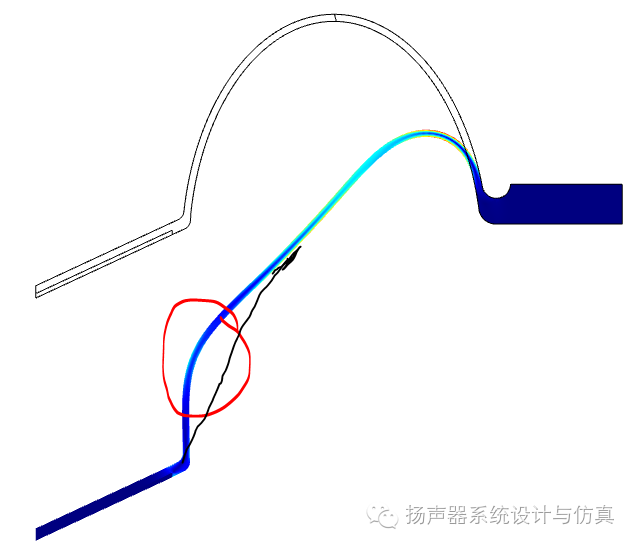

红色圈的是异常部位。黑色线条代表正常状况下应该形成的曲线。

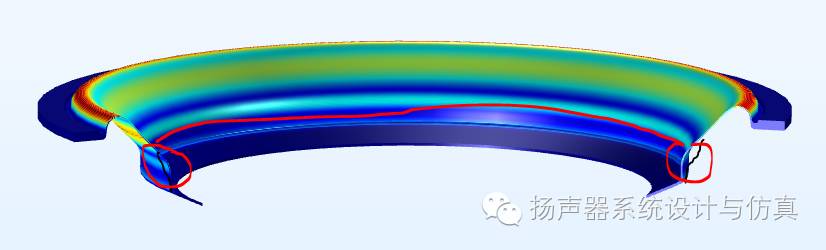

从3D图中看得更明显

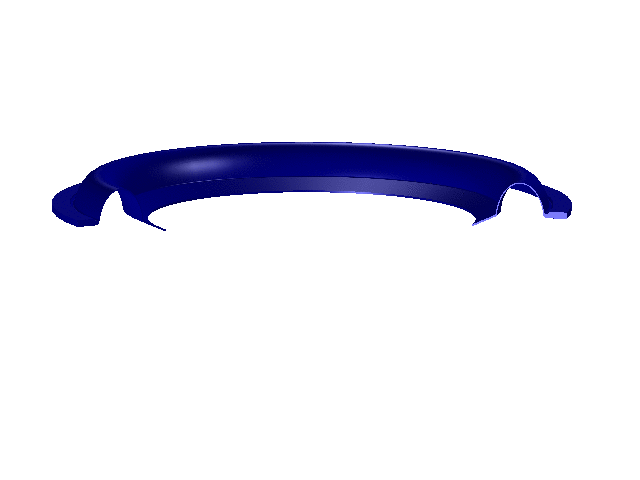

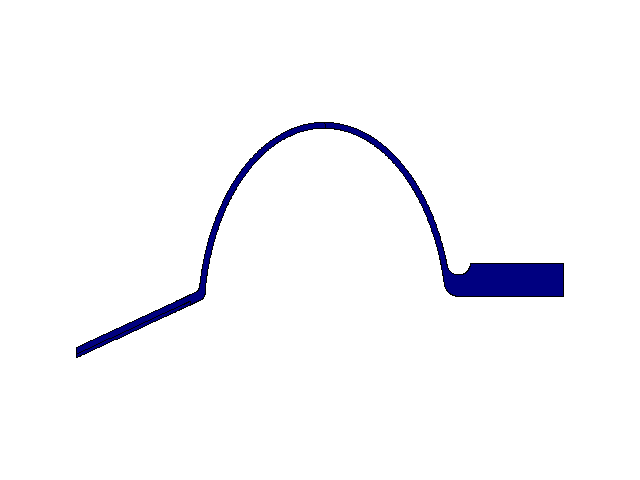

下面是动态的过程演示，显示可能稍微有点问题。  不过可以大致了解其运动过程中的状态。供各位参考。

最终的解决方案大家可以凭借设计经验自行判断。
